振动分析:旋转机械故障诊断的“听诊器”

做设备维护这一行,最怕的就是半夜电话——机器趴窝了。上周,我们车间一台关键泵突然振动超标,差点整个线停了。说实话,要是搁十年前,这得拆开看。现在?拎着振动分析仪就去了。

振动分析,简直是旋转机械故障诊断的听诊器。不过,这玩意儿不是买来就会用的…它需要经验,需要你对设备脾性摸得透,对信号特征有直觉,有时候甚至得靠点“猜”——当然,是依据物理规律的猜测。

为什么振动分析是故障诊断的利器?

旋转机械,80%的故障都会在振动上“露马脚”。不平衡、不对中、松动、轴承磨损——每种病都有它独特的振动频率特征。就像老医生听心跳,我们能从频谱图上看出端倪。但,这玩意儿用不好,就是一堆杂乱的线条,看了更心慌。

关键点:时域波形和频谱分析必须结合。只盯着频谱,可能漏掉冲击信号。有一回,频谱上看着像不平衡,拆开才发现是基础松动,靠的是时域波形里那个诡异的削波!所以说,千万别迷信自动诊断软件,自己的脑子才是最重要的。

旋转机械振动频谱分析图显示不对中特征
旋转机械振动频谱分析图显示不对中特征

常见故障的振动特征,得刻在脑子里

常见故障的振动特征,得刻在脑子里
常见故障的振动特征,得刻在脑子里

干了十几年,我把这些套路总结了一下——不全,但能救命:

  • 不平衡:1倍频主导,径向振动大。相位稳定。新换转子尤其得注意,厂里那个动平衡机,有时候糊弄人。
  • 不对中:2倍频显著,轴向振动往往不小。这病吧,热态和冷态还不一样,得在运行温度下测。
  • 松动:高倍频一堆,甚至出现半倍频。地脚螺栓松了是常事,但有时候是内部零件松动,比如轴承压盖,那个难找!
  • 轴承故障:高频区出现轴承特征频率,什么外圈、内圈、滚动体、保持架频率。早期信号极弱,需要加速度传感器和包络分析。

但是!现实中的故障经常是混合的,不是纯种病。比如泵的气蚀,频谱上可能混杂高频噪声,加上水流不均引起的不平衡。这时候,光看振动还不够,得结合工艺参数——流量、压力、温度——整体判断。

记得有次加班,一台大型风机振动突然飙升,频谱1倍频突出,所有人猜不平衡。打算停机清理叶轮。幸亏多测了相位——两轴承相位差180度!这明显是不对中啊。原来是联轴器地脚有个垫铁锈蚀移位了。一个扳手的事儿。要是真拆叶轮,人力物力就废了。这个教训告诉我,振动分析不能只看谱图,还得有系统思维。

💡 现场实操:这些坑你踩过几个?

传感器位置要是放错了,测出来的数据就是垃圾。必须直接贴在轴承座上,刚性连接,千万别图省事用磁座吸在漆面上——那会衰减高频信号!有一次新来的小伙子把传感器吸在罩壳上,结果频谱全是罩壳的固有频率,折腾了一天。另外,趋势管理比单次绝对值重要得多。振动值突然跳变,哪怕还在合格范围,你也得警惕。我们有个风机,加速度从0.5g慢慢涨到2g,不声不响,最后内圈断裂。要是只盯着位移,早错过了。

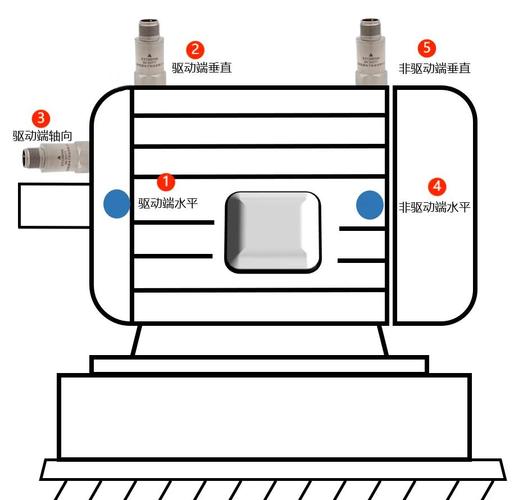

工业振动传感器正确安装位置示意图
工业振动传感器正确安装位置示意图

说到这,很多人会问:

问:振动分析能诊断所有机械故障吗?
答:❌ 不能。它主要针对旋转机械,往复机械(比如压缩机)的振动信号非线性,靠传统频谱分析很费劲。还有齿轮箱,齿数一多,边带复杂得想死。对于这类设备,油液分析、温度监测甚至声发射可能更靠谱。振动分析不是银弹,得组合使用。另外,低速重载设备也麻烦,低频信号容易被环境干扰淹没。 问:买振动分析仪,单通道还是多通道?国产还是进口?
答:单通道够用,多点测试无非多跑几趟。但是!敲重点:一定要有相位触发功能,做动平衡、分析不对中离不开。国产这几年进步很大,像华科、西交的仪器性价比高,但进口的可靠性和软件分析深度还是强,比如本特利、SKF。钱够就上进口,想省成本国产也凑合,关键是看你的诊断水平——工具再强,人不行也白搭。

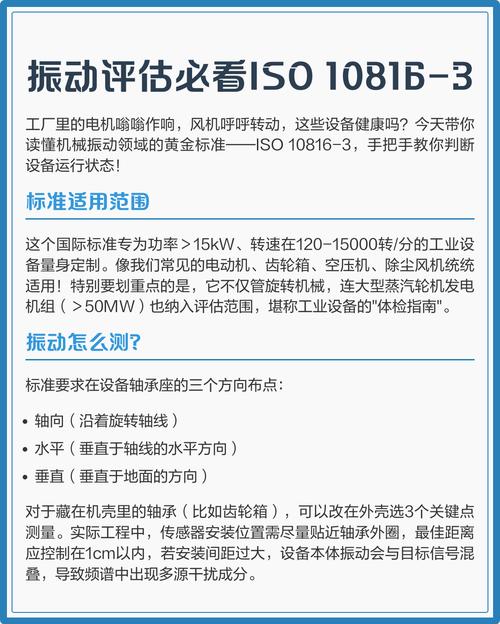

振动标准与报警设置:别死套ISO

振动标准与报警设置:别死套ISO
振动标准与报警设置:别死套ISO

国际标准ISO 10816给的是通用指导,比如功率大于300kW的泵,振动速度按区域划分。但工厂的设备千差万别,像悬臂风机和两端支撑风机,刚性完全不同。死套标准,要么天天误报,要么坏了还没报警。必须根据每台设备的基线值设定报警线和停机线。基线值怎么来?正常运行状态下连续采集一周,取稳定工况下的平均值加上几倍标准偏差。这前期的投入,值!

最后,再啰嗦两句。现在都讲工业物联网,振动监测都上云了,无线传感器、边缘计算,实时看频谱。可万变不离其宗,底层的振动分析功底不能丢。数据多了,不代表结论自动出来。很多互联网公司冲进来,以为搞个AI算法就万事大吉——呵呵,要是没懂机理的人标数据,模型就是个绣花枕头。故障诊断这事儿,既靠科学,也靠手艺。沉下心,多去现场听、摸、看,比啥都强。
