工业现场总线：从鸡肋到骨干，那些年我们踩过的坑和拥抱着的新欢

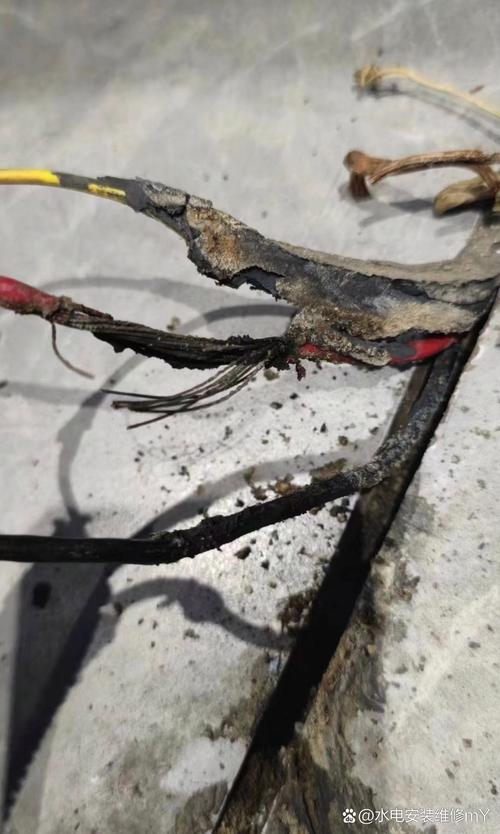

说出来你可能不信，就在上周，我还在一个老旧的卷烟厂车间里，对着一堆指示灯狂闪的PROFIBUS DP从站发愁。你猜怎么着？原因居然是某个压接针脚氧化了，导致整条线间歇性掉站——这种事儿，没在现场泡过两年的人根本体会不到那种想砸柜子的冲动！

工业现场总线，这六个字，对搞自动化的人来说，既是基本功，也是永远的痛。刚入行那会儿，觉得它不就是一根线挂一堆设备吗？CAN、DeviceNet、PROFIBUS……背背协议不就完了。可现实呢？是半夜三点被叫醒，顶着寒风钻进机器肚里，用万用表量终端电阻。真是一把辛酸泪。

不过话说回来，没有这些乱七八糟的线，现在的数字化工厂就是个空壳子。

现场总线怎么就“过时”了？——其实是你不懂它

总有人嚷嚷：“以太网一统天下了，现场总线该进坟墓了。” 这话说对了一半。确实，工业以太网——比如PROFINET、EtherNet/IP甚至EtherCAT——势头猛得不行。但你去看看那些化工厂的罐区、矿山的皮带机……MODBUS RTU还用得欢着呢。为什么？因为简单，因为一根两芯屏蔽线就能跑上千米，因为老师傅闭着眼睛都能查故障。

✅ 本质上，现场总线是一种确定性通讯的执念。传统的以太网讲究尽力而为，而机器控制要的是在精确的微秒级内完成数据交换。早期的总线，比如INTERBUS，那个环形结构，数据流跟飞一样的效率，现在回头看依然精妙。可惜，它生不逢时，死在了知识产权上。唉。

我们得承认，传统的现场总线物理层太脆弱了。一个终端电阻没拧紧，一个地址拨码弄错，整网瘫痪。而且速率呢？相比现在动辄千兆以太网，PROFIBUS DP最高才12Mbps——当然，在它那个年代，这已经是闪电了。讲真，有时候不是技术不行，是时代甩了我们所有人。

今天的主角到底是谁？三大阵营的混战

别以为西门子的PROFINET就一家独大了。在北美，罗克韦尔的EtherNet/IP依旧根深蒂固，尤其在食品饮料、轮胎行业，你几乎绕不开它。而倍福的EtherCAT呢？凭借总线端子模块和极致的分布式时钟，把高端运动控制玩出了花。我有个同事，从倍福跳去搞贝加莱，他抱怨POWERLINK调试麻烦，某天突然来一句：“还是EtherCAT那种‘飞读飞写’痛快！” ——你瞧，工程师的浪漫就是这么朴实无华。

但别忽略了IO-Link这个神辅助。它不是总线，却把传感器和执行器直接拉进了数字化的世界。以前一个光电开关，只能告诉你“有”“无”，现在呢，通过IO-Link，你能看到它的工作温度、脏污程度、开关次数……预测性维护就这么悄然落地了。这就是IT与OT融合的毛细血管。

❗ 哦对了，还有CC-Link IE。在日系设备密集的场合，比如三菱PLC+安川伺服，它的性能毫不逊色。只不过在国内，能玩转它的人相对少些，遇到问题找资料就头疼。

问：老项目改造，串口总线换成以太网，最大的坑是什么？

答：等电位！绝对是等电位。你想想，原来的RS-485是差分信号，隔离做得不错。你一换成RJ45的双绞线，两端设备只要有一点共模干扰，通信就闪断。很多改造项目一加交换机，就莫名其妙丢包，最后发现是机柜接地没处理好，或者变频器干扰通过屏蔽层串进来了。务必在进入PLC或交换机前，加信号隔离器或者选好屏蔽线，别信厂家说的“支持单端接地”——现场复杂起来，理论全白搭。

TSN：是救世主还是另一个噱头？

最近TSN（时间敏感网络）被吹上了天。💡 简单理解：它要给标准以太网加上确定性。试图让PROFINET、EtherCAT、OPC UA这些都在同一根物理线缆上和谐共处。这愿景很美，对吧？可现实呢？交换机芯片成本、网络配置的复杂度、不同协议栈的兼容性……一堆问题。我去年在展会上看了某大厂的TSN demo，确实，运动控制和视觉检测的数据流跑在同一条线上，延时控制得不错。但！一旦网络里有大量非TSN流量冲击，QoS的调度就险象环生。

说实话，大厂们都在赌。华为推的OPC UA over TSN，西门子也在其Industrial Edge方案里演示了TSN与PROFINET的共存。不过对于大多数中小制造企业，现在谈TSN还太早——你的产线连基础网络都没稳定，先去把网线水晶头做好吧！

问：我们厂想上MES，底层数据全是MODBUS和一些专用PLC协议，怎么搞比较稳妥？

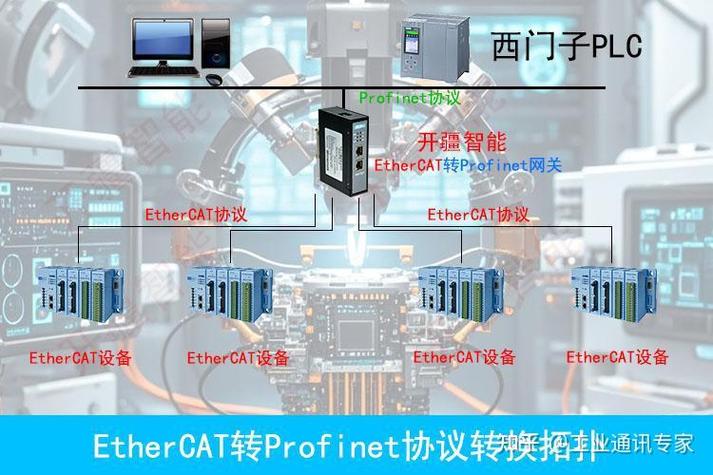

答：硬采还是透传？经验之谈：如果PLC够新，直接加以太网模块走OPC UA是最省心的，因为OPC UA自带信息模型，不用管寄存器地址映射的破事。但如果那些老掉牙的PLC动不了，就上协议网关，比如Hilscher、赫优讯的，把MODBUS转成PROFINET或EtherNet/IP，再统一汇入SCADA。千万不要试图自己写驱动去轮询，那是费力不讨好，数据刷新率你根本保证不了。另外，别忘了给每个设备打上清晰的拓扑标签，等网络瘫痪时你会回来感谢我的。

说到底，工业现场总线的演化，是从“能否通讯”到“如何高效、安全、智能地通讯”。曾经，我们为了省几根信号线而引入总线；后来，为了消除信息孤岛，我们拥抱以太网；现在，为了数据驱动制造，我们开始把总线能力推向边缘。不管你喜不喜欢，那些默默躺在电缆沟里的屏蔽双绞线，就是工业文明的神经末梢。而神经末梢，最容易被忽视，也最不能出问题。
