精益生产实践反思：价值流图为什么总是画错？

画过不下三百张价值流图，看过的更多。大部分都画错了。真的。

不是符号用错，也不是流程漏了——那些是小事。是逻辑错了。把价值流图画成物流图、工艺流程图的大有人在。甚至有人对着软件里花里胡哨的线框自嗨，以为这就是精益。说实话，我见过最离谱的一家厂，把SIPOC图和价值流图混在一起，成品像个四不像的怪物。然后跑来问我：“老师，我们推进半年了，怎么库存一点没降？”

能降才怪呢。💡 价值流图的核心，从来不是图，而是暴露问题。你得让物料在纸上流动起来，让信息传递中的坑全部现形。可很多人画的时候，脑子里想的全是“怎么画好看”，而不是“怎么画真实”。

把“流动”画出来，而不是路线图

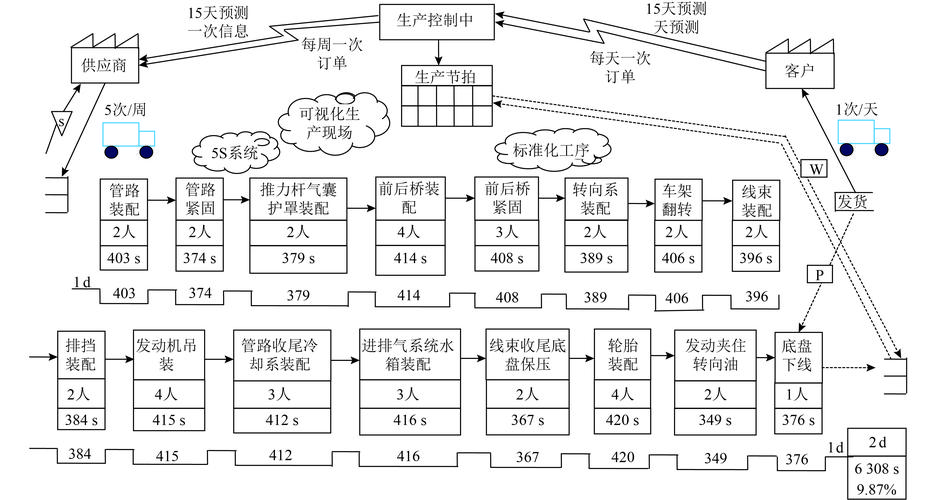

见过太多这样的现状图——供应商、仓库、各工序依次排列，箭头一连，完事。看起来清清楚楚，其实大错特错！你去看现场，物料真的这么老实，一个接一个往下走？中间没有断点？没有堆积？没有停滞的物料，价值流图就该直接扔掉。

价值流图的灵魂是时间线——嗯，就是图底下那条锯齿线。增值时间、非增值时间，两条线一画，差距刺眼得很。我们导出了一组数据：某家电装配车间，从钢板冲压到成品下线，总周期6.7天，但真正“动刀动枪”的加工时间加起来才……多少？11分钟。剩下的全是等待、搬运、检验、返修。不画这条线，老板永远觉得效率挺高。对吧？

还有信息流。千万别只画物流，不画信息。谁下计划？怎么下？电话？邮件？MRP跑出来的巨量Excel？这些环节一画，你就知道计划部门有时候比车间还乱。去年我在广东一家注塑厂，生产主管悄悄跟我说：“MRP我们压根不用，都是靠吼。” 我一愣——他是说真的。所以信息流必须老老实实标出传递方式、频次、延误情况，哪怕看起来丑陋。

问：价值流图一定要用A3纸手绘吗？软件不是更方便？

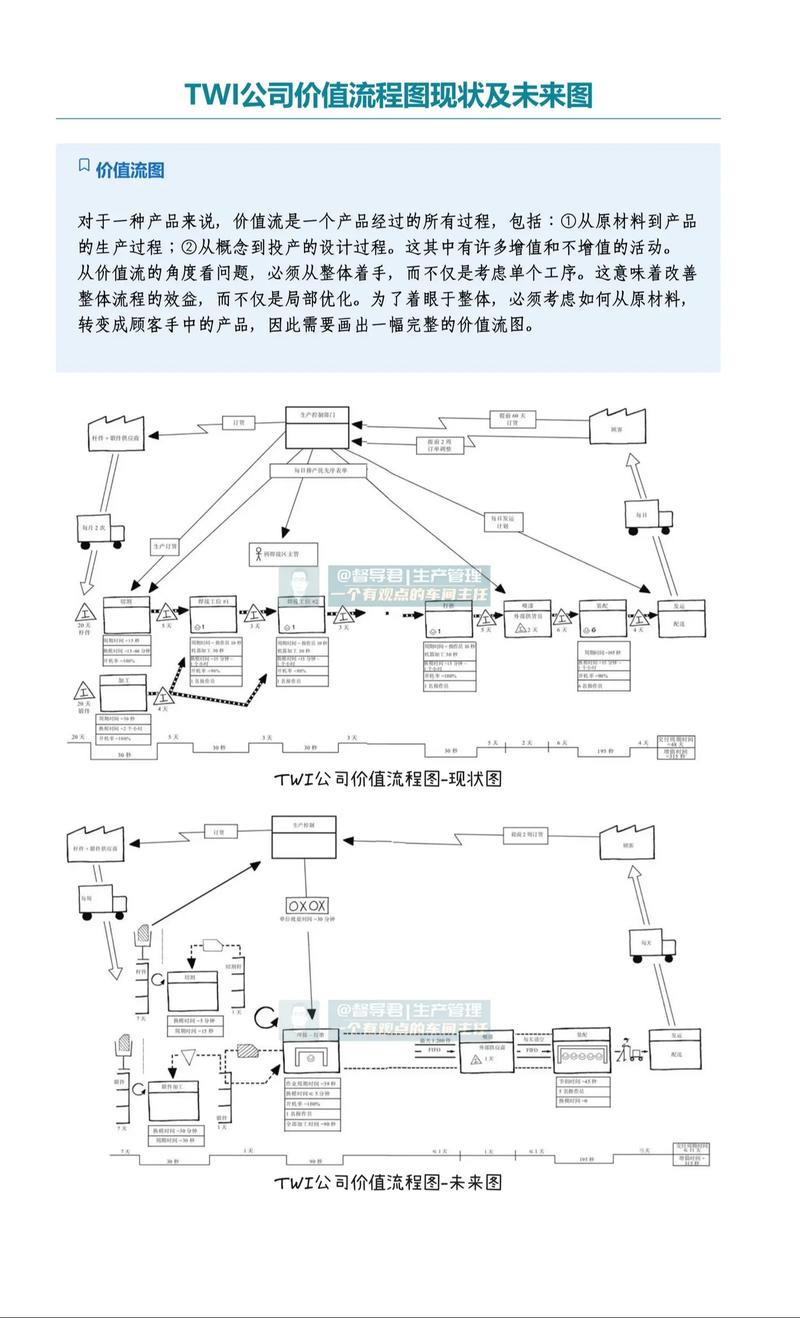

答：手绘，必须手绘。别跟我提Visio、Edraw，那些是给咨询公司做漂亮汇报用的。你自己和团队拿着铅笔，趴在A3纸上，一吵就是一天，真正的问题才会浮出来。软件画图时，你会下意识美化，因为拖动箱体很麻烦，你就懒得改。手绘呢？一把橡皮就擦干净了，改！改到所有人都觉得“对，这就是我们的伤口”。2023年我带的一个团队，做完手绘现状图后，车间主任当场爆粗口：“妈的，我们一天搬来搬去浪费这么多！” 就这种冲击力，软件给不了。✅

从现状到未来，中间隔着一场“拷打”

画完现状图，很多人急着画未来图——忍不住啊，痛点都摆在那儿，就想马上列出几十条改善。错！这里必须做一件反人性的事：炸掉现状图。不是说真的撕碎，而是系统性地问自己：如果彻底打乱布局，按节拍重新设计，会怎样？如果把仓库取消了，能不能做到？如果让每个工序之间单件流，瓶颈在哪里？

问题多到头皮发麻。但精益的魅力就在这儿，你必须承受这种不确定性。未来图不是现状图的优化版，而是按理想状态逆推出来的。我们经常犯的毛病，是过早妥协——“这个冲床没法移，地基太贵了”“检验必须集中，否则QC人员不够”——这些现实障碍，留到改善计划里讨论，画未来图时，请假装钱不是问题。不然你画出来的，永远是个缩水版。

问：画未来图有没有什么一学就会的窍门？
答：有。就七个字——连续流、拉动、均衡。任何未来状态，都要回答：哪个环节可以连起来？哪里必须建立超市？如何平准化排产？把它们一个个钉死在图上。别想一口气全改，优先搞定“走一步就能实现”的最大痛点。比如先把U形线弄出来，把断点焊上。千万别搞宏大蓝图，三个月后落不了地，团队信心全崩。😌

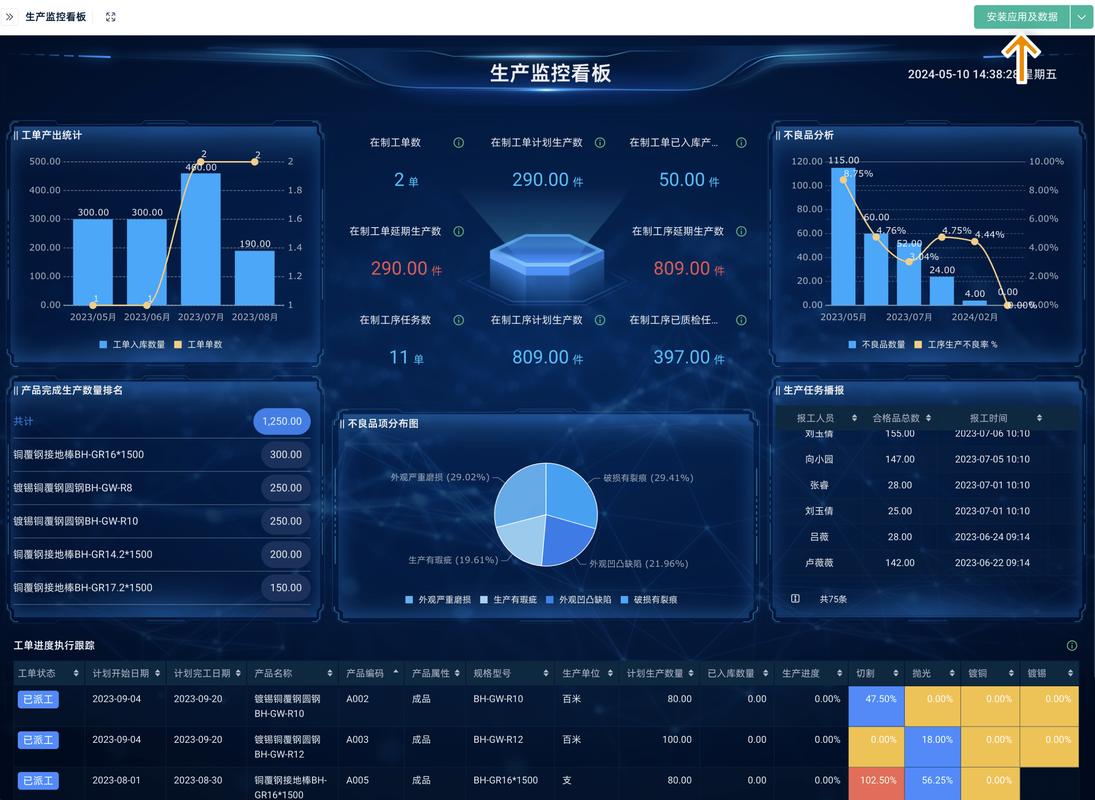

顺带提一嘴，现在不少工厂开始把价值流图和数字化看板结合。但是，看图永远不如看现场。数字化是让异常更透明，不是图纸画完就藏进文件夹吃灰。
