干了二十多年电镀，最怕听见徒弟喊：“师傅，活儿又花了！”那种从后背蹿上来的凉意，没法形容。上周三，刚镀完一批音箱网罩，哑光铬，结果灯光下面一看——星星点点的白斑，像撒了一把盐。客户等着装配，急得我嘴里起泡。
这行当就是这样，电镀缺陷往往不跟你打招呼。你按部就班前处理、入槽、通电，出来的活却像个抽象画。说实话，很多时候不是配方不行，是细节藏得太深。气泡、麻点、发雾、针孔……每一个都是工艺的报警器。
那些让人头大的表面瑕疵
麻点，最常见也最烦人。镀镍层上密密麻麻的小坑，像用针尖戳过似的。很多人一见到就急着加光亮剂，结果越加越糟。其实八成是固体颗粒污染搞的鬼——要么是阳极泥渣翻起来，要么是空气带入的粉尘落进了镀槽。有一次我熬夜排查，最后发现是循环泵的滤芯破了个小洞，铁屑混进镀液，整槽件全废了……那一刻真想把泵砸了！

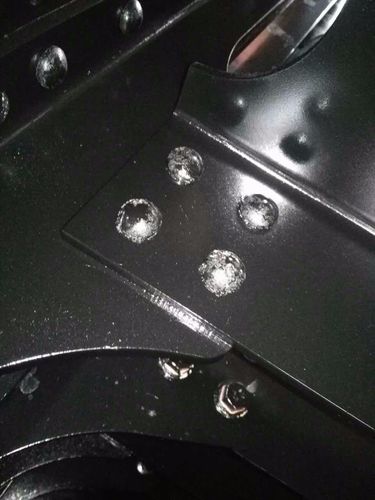

再说起泡。镀层下面鼓起小包，指甲一划就破，露出基体。车间里常有人嚷嚷：“盐酸洗狠了吧？”不全是。除油不彻底导致的“假性结合”才是真凶。特别是铝件，碱蚀之后水洗时间差几秒，表面残留的硅酸钠就能让镀层“浮”着。有一回我让工人用超声波清洗加了一道热水漂，气泡率直接从15%降到几乎为零。对，就这么神奇。
不过话说回来，镀液成分失衡引发的发雾，更让人头疼。镀铬的时候，如果硫酸根比例失调，表面会糊上一层白雾，擦都擦不掉。这时候光靠赫尔槽试验还不够，得结合化学分析一步步调。别信什么“万能添加剂”——那玩意儿短期有效，长期会把槽液搞成一锅粥，最后只能整槽报废。我吃过亏，花了两万块才重新配槽。
前处理：你以为洗干净了，其实没有

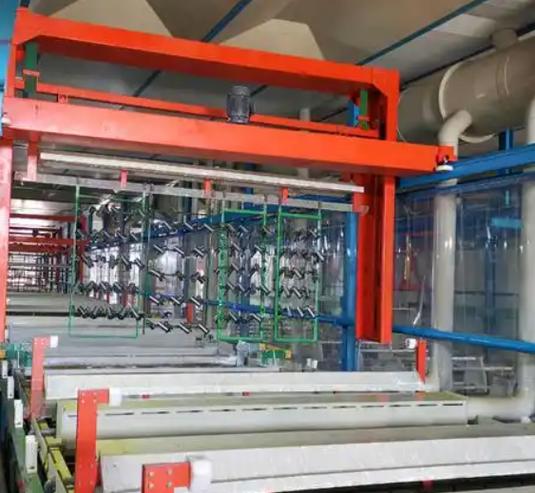

很多缺陷源头不在镀槽，在前处理。油污、氧化皮、锈斑……哪一个没搞好，后面全是白搭。有次镀硬铬，产品是液压杆，车削后表面看着挺亮，直接挂上去了。结果局部漏镀，像秃子头上的疤。查了一整天，才发现是切削液里的极压添加剂形成了一层分子膜，普通除油根本洗不掉。换成含有表面活性剂的酸性除油剂，问题立马解决。
💡小贴士：对于形状复杂的零件，比如有细小盲孔或内螺纹，最好增加一道电解脱脂。极化作用能把夹缝里的顽固油污“挤”出来。但注意铝件和锌合金件要谨慎，碱液浓度高了会腐蚀表面。
槽液维护：每天盯紧这三点
你说槽液是电镀的血液，一点不夸张。可多少人肯老老实实做分析？我见过不少厂子，光亮剂是师傅凭感觉加的，pH试纸半年没换过。结果出现镀层应力大，一折就裂，还不知道毛病在哪儿。现在我强制要求：
- 每天早上开槽前测pH，酸性镀铜液如果升到4.5以上，镀层会粗糙，得用硫酸调回3.8左右。
- 每班记录安培小时，光亮剂消耗跟电量走，别一次加太多，否则低电流区发暗，高电流区烧焦。
- 每周用赫尔槽打样，这是最直观的看镀液状态的办法，火光样板能暴露出微量元素污染、添加剂比例失调等问题。
说到污染，金属杂质是隐形杀手。镀镍液中铁离子超过50mg/L，低电流区就开始发灰。铜杂质更坏，造成海绵状镀层。这时候不是倒掉重配——那成本太高，得学会用选择性电解除杂，比如用波浪电流在低电流密度下把铜先沉出来。我们车间靠这招，槽液寿命延长了两年！
问：阳极袋到底要不要每天洗？
答：必须洗！而且不能用脏手去摸。阳极泥渣堆积在袋底，一旦袋子有破洞，泥渣散到镀液里就是麻点源。我们每周至少清洗一次，用去离子水冲净，烘干再套上去。还有一个容易被忽视的——阳极袋的材质，一定要选那种紧密编织的，否则细微颗粒会穿透。
问：镀后钝化处理有没有必要？
答：太有必要了。比如镀锌后的彩色钝化，那层铬酸盐膜不仅能防白锈，还能增强涂层附着力。但钝化时间不是越长越好，超过30秒膜层反而疏松。我们做过盐雾试验，钝化20秒到25秒时耐蚀性最佳。另外，温度不能超过45℃，否则膜层发雾，颜色也难看。
从经验到系统：让缺陷可追溯
以前我全凭手感，水温、电流、时间都是约摸。后来栽了个大跟头：连续三批货被退货，找不到原因。痛定思痛，上了工艺参数自动记录系统，每一挂的电流密度曲线、温度变化都在电脑上显示。再出问题，调历史数据一对比，马上定位是整流器波动还是加热管失控。现在新来的大学生会用六西格玛分析，我们这些老家伙也学着看控制图。唉，不服不行。
最后啰嗦一句：电镀不是玄学，但需要你像侦探一样敏锐。有时一颗砂粒毁掉整批活，有时一个微调就起死回生。别总信教科书上的“最佳参数”，你那儿的湿度、水质、挂具形状都不同，得自己摸出门道。强烈建议搞个缺陷样品库，把典型的麻点、起泡、脱皮样件挂墙上，配上原因分析和解决措施，新员工培训快得很，而且看着那些失败案例，心里绷着的那根弦自然就紧了。
✅记住：槽边三分钟，槽上一身功。共勉！
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：电镀缺陷的实战排查：一位老工匠的槽边笔记 https://www.dachanpin.com/a/tg/63283.html
