伺服电机的那些“玄学”问题:一位攻城狮的实战笔记

上周,我又—次目睹了一台新设备因为伺服电机选型不当,在客户现场罢工。你知道吗?那个瞬间,调试工程师脸上的表情……简直像吞了苍蝇。说实话,伺服电机这玩意儿,说复杂也不复杂,但就是有人栽在最基础的惯量匹配上。没错,就是那个J_load / J_motor的比值!理论背得滚瓜烂熟,一上机就翻车。

其实吧,伺服选型真不是套公式那么简单。我见过太多人被手册上的“推荐惯量比<10”忽悠瘸了——对,现代的驱动器确实能handle更高的比值,but! 那是有代价的。比如频繁正反转的高动态场合,惯量比超过5就等着过载报警吧。那种突突突的冲击,电机轴都快要哭了。😱

别再死磕8:1了!现代伺服驱动器带来的改变


现在不少驱动器都号称能忍受惯量比30甚至50。怎么做到的呢?自适应增益、振动抑制算法……玄乎其玄。可实际呢?——我还是劝你别太信广告。上次用某日系品牌,自动调谐后,停止时抖动得像筛糠。手工降了速度环增益,才好点。但说到底,高惯量比下想稳定控制,对编码器分辨率、电流环响应要求高得离谱。你要是机械刚性又差,那简直就是灾难。 所以,选型时别光看电机的扭矩够不够,负载惯量算准才是王道! 💡 有个小窍门:如果实在没法降低惯量,加个减速机吧。虽然贵点,但能四两拨千斤。

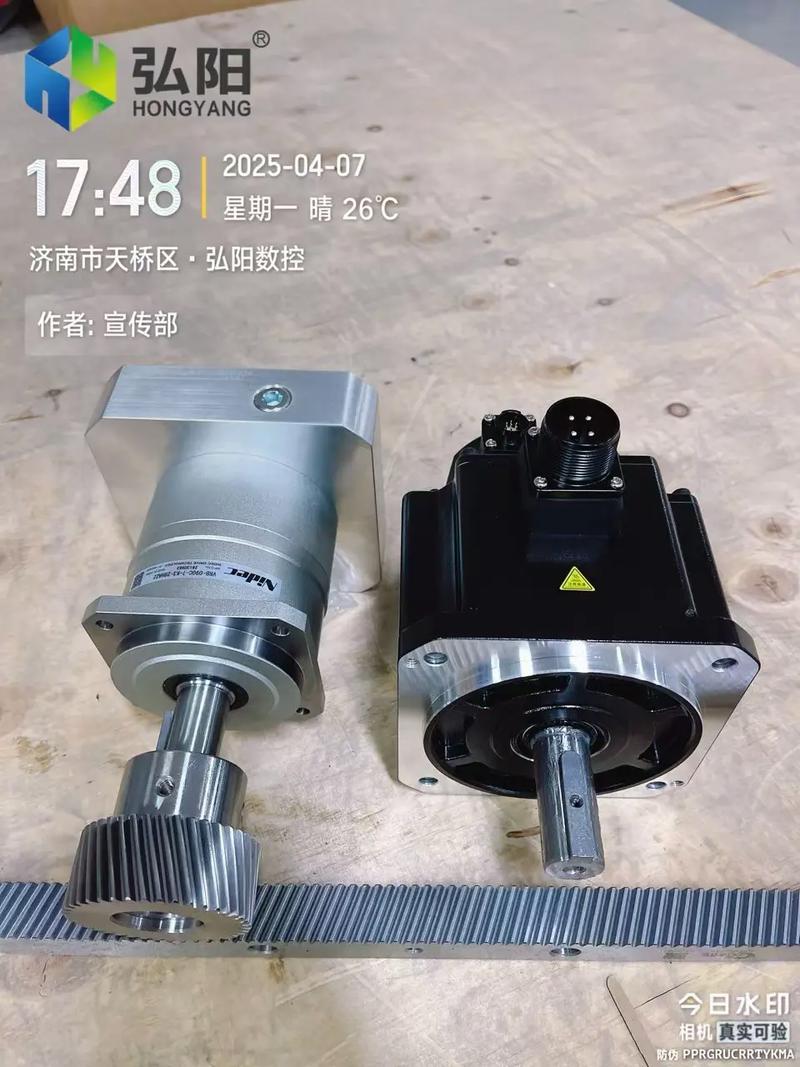

伺服电机与减速机连接实物图
伺服电机与减速机连接实物图


振动?啸叫?伺服调试的血泪与对策


你遇到过吗?电机一启动就像得了帕金森。嗡嗡作响,简直要掀桌子。那多半是增益没调好,或者滤波器设置不对。更可恨的是,有时候机械共振频率刚好和伺服频率撞上……灾难。 我记忆最深的一次,一个龙门架上用了两台同步电机,突然就出现了巨大的尖啸声,吓得操作工直接拍急停。后来发现是同步控制算法没处理好,两电机在较劲。除了共振,还有个常被忽略的:安装底座刚性不足。要是铁板太薄,电机一发力就变形,那还控制个啥? 解决方案嘛,先用陷波滤波器,或者干脆用机械方式避开共振点(比如换个联轴器)。不过,最新的驱动器已经可以自动识别共振频率并设置动态滤波器了,省心不少。 但话说回来,调试这东西,经验真的很重要。有时候就是凭感觉——调大一点?糟了,振得更厉害。调小?没力气。那种微妙的平衡,只有搞过的人才懂。

伺服电机振动分析软件界面截图
伺服电机振动分析软件界面截图


经常有人问我类似的问题,比如……

问:伺服电机惯量比必须小于10吗?
答:老黄历了!它其实是针对早期模拟驱动器来说的。那时候响应慢,惯量匹配要求高。现在数字驱动器加上精准电机模型,30倍能跑的也有。但是!前面说了,高惯量下动态性能会打折扣。如果你的应用需要频繁启停,速度响应要快,那就还是老老实实控制在5以内吧。那些说能到50的,基本都是稳态,不做剧烈加减速的。

问:伺服电机报警过载,除了选大一个型号还有别的办法吗?
答:先别急着换电机,试试:1)检查机械是否有卡滞;2)看看加减速时间是不是设太短了,增加10-20%可能就没事;3)如果是垂直轴,查查重力平衡对不对;4)还不行?测一下电流波形,如果峰值过高但持续时间短,可以考虑用外接再生电阻。很多时候,问题不在电机本身!

数字时代的伺服:总线通信与预测性维护


这两年工业总线火成什么样了?EtherCAT、PROFINET、POWERLINK……铺天盖地。以前我们用脉冲+方向信号,一台伺服一把线,还容易受干扰,调个电子齿轮比都算半天。现在呢?一条网线解决所有控制。说实话,第一次用总线伺服时,我盯着那个1ms同步周期看了好久——真的太爽! ✅ 最近给一个包装产线做改造,把旧的脉冲伺服全换成EtherCAT的。结果,接线时间从两天变成两小时;调试的时候直接在电脑上设参数,远程诊断,再也不用钻电柜了。而且,总线带来的远不止便利。通过驱动器反馈的实时电流、温度数据,我们居然实现了预测性维护。有一次系统提前发出轴承磨损预警,避免了停机。老板高兴得差点请我吃大餐。所以,如果你还在用脉冲控制,真的可以考虑升级了。不是炫技,是实实在在的效率提升。

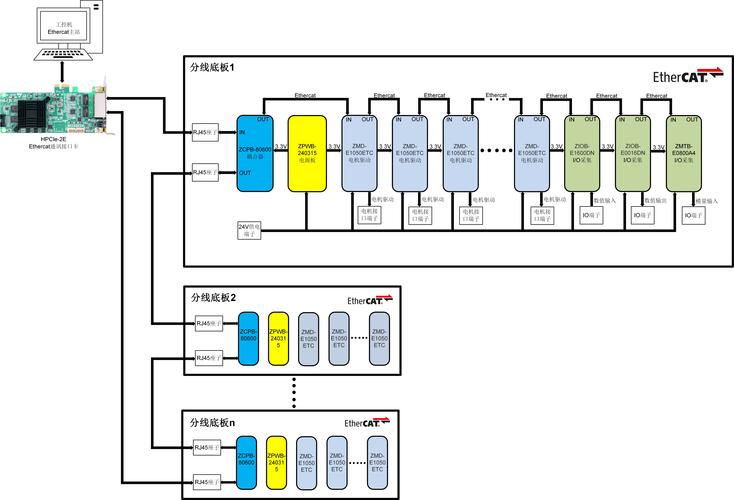

EtherCAT伺服系统接线拓扑图
EtherCAT伺服系统接线拓扑图


我的私房选型 checklist:那些教材不会告诉你的细节


最后,分享一些实战要点。别只盯着功率和转速:
– 编码器类型:增量式还是绝对值?多圈绝对值能省你每次上电回零的时间,代价是贵一点。
– 防护等级:油污、水淋环境,IP67是底线,不然等着修电机吧。
– 抱闸:垂直轴必选,水平轴如果有外力也可能需要。
– 电缆长度与弯曲半径:别小看它,太长会引入干扰,太硬可能折断。
– 驱动器供电:三相电还是单相电?别买回来发现车间没三相电。
– 最后,一定要做模拟分析:很多厂家提供选型软件,输入负载曲线,自动推荐。别省这一步!

行了,啰嗦这么多,其实就一句话:伺服电机选型,细节定成败。希望下一个翻车的不是你。——哦不,翻车也是成长,对吧?
