可编程逻辑控制器(PLC)实战:从选型到排故的那些坑

上个月厂里一台老旧的胶装机又趴窝了,查了半天——PLC的输入点莫名其妙烧了六个。拆开柜子一闻,那焦糊味……得,又是端子排松动惹的祸。说实话,搞工控二十多年,这种小毛病能让你半夜三点从被窝里爬起来骂娘,但可编程逻辑控制器(PLC)这东西,就是让你又恨又离不开。

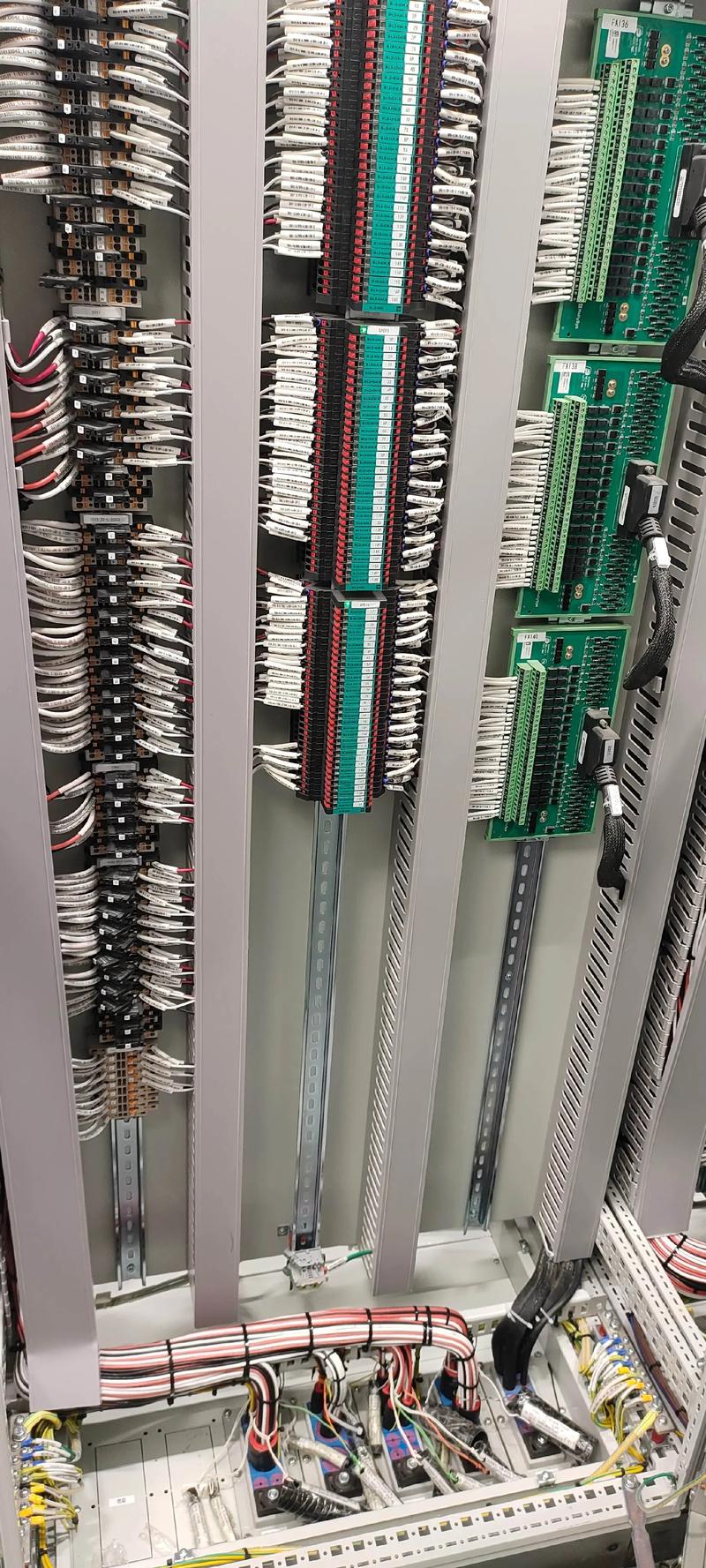

工业现场PLC控制柜接线实拍
工业现场PLC控制柜接线实拍

很多新手以为PLC就是个铁盒子,写写梯形图扔进去就完事儿。哈!天真。一个PLC系统从选型到程序架构,从接地屏蔽到散热计算,任何一个细节都能把你折腾到怀疑人生。今天不聊课本上的工作原理,就扯些真正在现场流血流汗换来的认知。

选型:参数表不会告诉你的那些破事儿

大厂销售推方案时总爱拍胸脯:“我们这个CPU带八个EtherNet/IP节点,扫描周期0.5毫秒,绝对够你用!” 别急着下单。先问自己三个问题:I/O点数余量留了多少? 现场以后要不要加个视觉传感器?那个模拟量模块的抗共模干扰能力,是不是纸上谈兵? 有一回用某日系小PLC做温控,热电偶信号死活飘得跟心电图似的,后来才查到是开关电源漏电流顺着背板总线窜进了模拟量通道。最后加隔离变送器才解决——成本翻了一倍,工期拖了十天。

💡 选型铁律:数字量点至少预留20%裕量,模拟量通道绝对不要和动力电缆并行走桥架。如果你用的是安全PLC,双通道输入的诊断覆盖率、测试脉冲的兼容性,这些软参数比CPU速度重要十倍——一出事可是要停整条线的。
还有通讯协议。现在动不动就OPC UA、MQTT直接上云,但很多现场还是Profibus-DP的老设备。你让新PLC跟西门子老驱动用PN通讯?DP/PN耦合器一块就几千块,还得重新组态GSD文件。有时候,换个带RS485口的串口模块反而简单粗暴。

问: 中小型设备到底用一体式PLC还是模块式?
答: 看你接多少外设。一体机像三菱FX5U,自带模拟量、定位功能,做六轴机械手控制都绰绰有余,柜子还省空间。但如果你要分布式控制——比如一条流水线十来个工作站——还是得上模块式PLC,挂ET200SP这类远程I/O,省电缆、好排查。前提是你得舍得花钱买那个接口模块,以及接受它偶尔掉站的玄学问题。✅

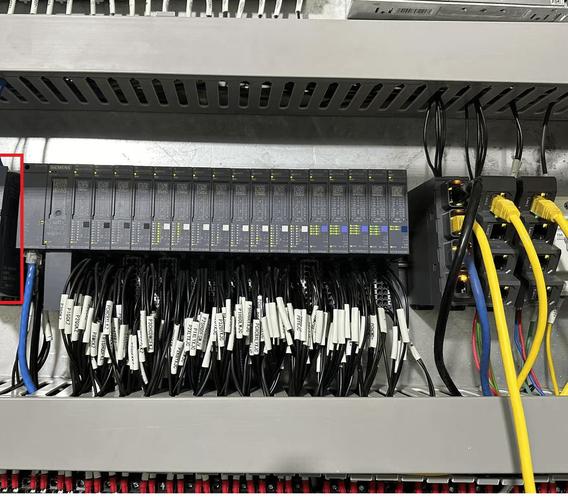

模块化PLC机架安装与接线端子特写
模块化PLC机架安装与接线端子特写

编程:梯形图是鸦片,结构化文本才是未来?

搞维修出身的老师傅,梯形图闭着眼睛都能敲。常开常闭、互锁自锁,像看电气原理图一样舒坦。但我见过太多噩梦项目:一台设备里塞了两千行梯形图,全是用M中间继电器堆出来的逻辑,没有注释,线圈重复调用跟打地鼠似的。改个延时得从头捋三小时!后来逼着自己学了IEC 61131-3的结构化文本(ST),用CASE加FOR循环处理分拣算法,代码量直接砍半。可维护性?嗯,只要变量名起得好,下次接手的人不至于骂你祖宗。

不过话说回来,ST也有深坑。去年调试一台灌装机,用ST写的步进顺序,仿真完全正常,一上实机就莫名跳步。熬了两个通宵才发现,扫描周期对上升沿检测影响巨大——用IF语句连续触发的时候,得加个边缘捕捉FB块。梯形图反而没这毛病,因为它的指令天生带周期扫描特性。所以,别听那帮学院派瞎鼓吹“淘汰梯形图”,哪个顺手用哪个,混着写都不丢人。❗

问: 新手学PLC,先啃梯形图还是直接上高级语言?
答: 先学梯形图!除非你是计算机科班出身。用梯形图把自锁、互锁、定时器计数器搞通,再理解扫描机制,搭建起面向硬件的思维,这比什么都重要。我见过985自动化毕业的,用C#写上位机溜得很,让他给变频器发个模拟量调速,半天连地址都没映射对。工控软件不是纯逻辑,它得时刻伺候着物理世界的信号。💡

排故:玄学故障与终极手段

PLC本身其实很难坏,但它的外围电路是万恶之源。传感器沾油污导致漏电流、接触器弧光干扰串进通讯线、甚至电柜空调漏水滴到背板上——什么奇葩都遇过。最离谱一次,设备每天下午三点准时停机,查程序看日志一无所获。最后发现是隔壁车间的大型冲床一开,电网谐波让PLC电源模块瞬间欠压保护。加了个在线式UPS,清净了。

所以,线上诊断的第一利器不是编程软件,是万用表和示波器。强制输出?慎用!没有断开负载就强制ON,烧接触器、撞机械手的故事我可不是没听过。跨接中间继电器线圈?先串个保险管!老派电工这些土办法,有时候比敲代码来得快。但如果你遇到的是程序里的死循环导致看门狗复位,那就只能联机监控任务执行时间了——现代PLC像西门子1200,可以在诊断缓冲区里直接看到停机原因,这就是技术进步的好处。

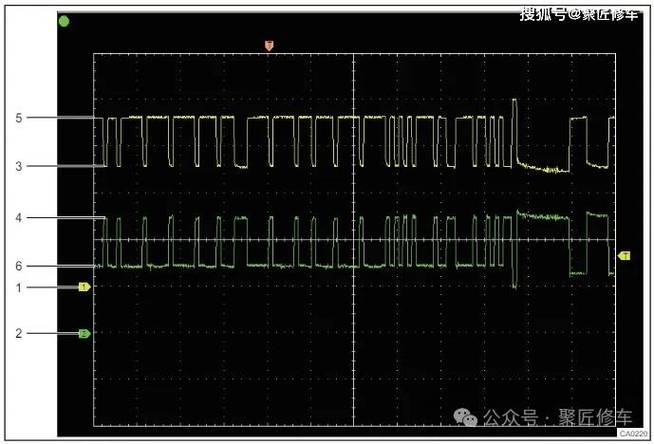

工程师用示波器检测PLC模拟量输出波形
工程师用示波器检测PLC模拟量输出波形

问: 老旧的S7-300系列备件都快停产了,要不要提前升级到S7-1500?
答: 如果产线还要跑五年以上,尽!早!升!级! 别心疼那几万块钱。现在一块二手315-2DP都炒到天价,而且PCS7系统一升级,各种兼容性问题能让你哭。但迁移要挑大修窗口,程序转换完必须做完整的I/O点和功能测试,尤其是PID回路和通讯参数,手工排查至少留够一周时间。另外,趁机把控制柜的接线端子、继电器全换一遍,值。

写到这儿,忽然想起刚入行时师傅的话:“PLC就是一个不吃不喝不睡觉的老实工人,但它脑子不会转弯,所有错都是人犯的。” 现在想来,真是又心酸又正确。搞可编程逻辑控制器这一行,永远敬畏电,永远别信“应该没问题”。

✅ 最后留个实用清单:
– 每半年检查一次PLC电池,即使它亮着绿灯也测下电压;
– 备份程序别只存在笔记本里,刻张光盘放资料室;
– 养成写符号表注释的习惯,救你自己也救后来人;
– 现场永远备一卷1.5平方的屏蔽线,和一卷包塑金属软管。

工控的世界,细节抠不死人,但能累死人。与诸君共勉。
