可编程逻辑控制器(PLC)应用实录:从入门到崩溃再到顿悟

昨天半夜被电话吵醒——产线又停了。赶到现场一看,PLC的ERROR灯闪得欢快,HMI上全是乱码。查了半小时才发现,是一个接近开关的信号线被老鼠咬断了……这种事,干过工控的肯定都遇过。PLC这玩意儿,理论学得再好,不到现场被虐几回,根本摸不透它的脾气。说实话,可编程逻辑控制器(PLC)的核心其实就是扫描循环读输入、执行程序、写输出,简单到令人发指。但偏偏是这种简单,让新手老手都容易栽跟头。

我最烦那些培训课,上来就讲什么“PLC是现代工业自动化的大脑”……听着就想打哈欠。大脑??它就是个脾气古怪的黑盒子,你得顺着它的逻辑来,不然分分钟死给你看。

扫描周期:看不见的杀手

以前帮一个饮料厂改造灌装线,程序写好了离线仿真完美。一上电,气缸就乱打,差点把灌装头撞断。我当时冷汗都下来了……❗ 后来抓心挠肝排查,你猜问题在哪儿?扫描周期。那台破旧的CPU模块,扫描一次居然要20多毫秒。我在程序里设了一个互锁,但逻辑上要跨两个网络扫描完才生效,就那几十毫秒的延迟,两个输出同时为ON,气缸顶牛了。说真的,PLC的扫描机制——先读全部输入,再算逻辑,最后刷新输出——这个顺序是铁律。可很多人写梯形图时根本不管,以为电脑上点个在线修改软件就照你的秒比执行?做梦。那次之后我养成了个习惯:凡是时序要求严的逻辑,一定先估算扫描时间,必要时刻意用立即刷新指令。不过话又说回来,用多了会拖慢整个周期,有点拆东墙补西墙的意思。

工业环境中PLC控制柜内接线被老鼠破坏的实拍图
工业环境中PLC控制柜内接线被老鼠破坏的实拍图

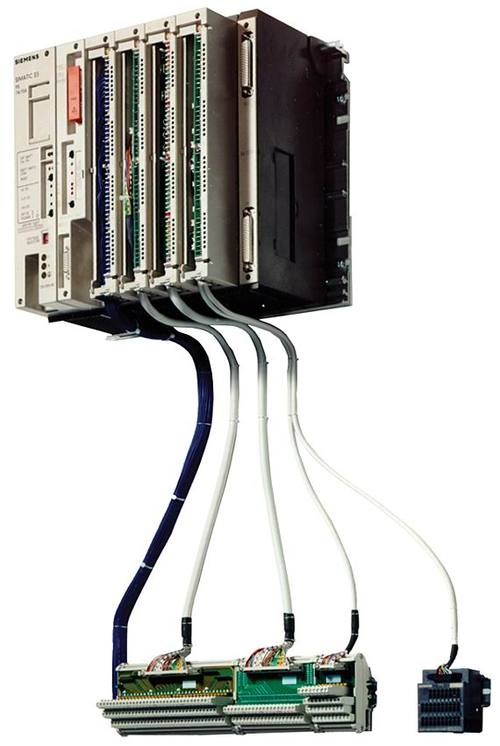

I/O模块选型:省小钱惹大祸

I/O模块选型:省小钱惹大祸
I/O模块选型:省小钱惹大祸

还记得去年给一个污水处理项目选型。采购那边图便宜,买了批不知名品牌的16点数字量输入模块。到货后我看着那做工……针脚歪歪扭扭,标签都印歪了。硬着头皮装上,头三个月还行。入夏后湿度一上来,就开始闹鬼:好几个点莫名其妙地闪烁,程序里被这些幽灵信号搞得逻辑乱跳。更可气的是,他们的技术支持电话打了十次都没人接。输入模块的滤波时间常数设得再大都没用,因为根本不是干扰,是内部锈蚀漏电。最后还是我拍桌子,逼着换成西门子的原装模块,世界立刻清净了。✅ 所以啊,如果你在粉尘大、油污重的场合,I/O模块的防护等级一定别妥协。三防漆涂覆、带LED诊断的会贵一些,但比起半夜爬起来处理故障,那点钱真不算什么。

问:数字量模块和模拟量模块接地能接一起吗?
答:千万不要!数字量信号是开关信号,干扰大;模拟量是小信号,容易被干扰。如果两地并一起,你会看到模拟量读数像心电图一样跳。我吃过这个亏,恨不得把当初的接线电工揪回来扇两下。老老实实分开接地,模拟量电缆用屏蔽线,屏蔽层单端接地,这是常识,但总有人忘。

梯形图编程:优雅与糟心的混合体

十年前我狂爱用功能块图,觉得梯形图太老土——密密麻麻的线圈和触点,像极了古董继电器柜的图纸。可现在呢?真香。梯形图对维护人员太友好了,尤其是大半夜出故障,电工师傅能看着图大概猜出问题在哪。有一次我去东南亚调设备,当地的维修工不懂英语,但指着梯形图上的常开触点,用生硬的英文说“This, no good”,我马上明白是传感器没信号。这就是梯形图语言的直观威力。💡 不过坦白讲,碰上复杂运算——比如PID调节、字符串处理——梯形图写得我想骂娘。这时候混编才是王道:主逻辑用梯形图,计算部分用结构化文本,各取所长。但你要注意内存分配,两种语言之间数据交互时,地址重叠是地狱级隐患。我曾经一不小心,把MW100同时用作循环计数器和模拟量中间值,结果泵速忽快忽慢,差点把管道憋爆……教训深刻。

PLC编程软件中梯形图与结构化文本混编的界面截图
PLC编程软件中梯形图与结构化文本混编的界面截图

问:为什么在线修改程序有时会失败?
答:在线修改这件事,很多PLC品牌限制挺多的。有时候你改了一个功能块的接口参数,它就不让你在运行中下载,必须停机。最坑的是,你以为下载成功了,实际上部分代码没更新,逻辑还停留在旧版本。我一般都会在修改后先冷启动测试一次,再切回在线。另外,下载前养成备份的习惯,否则一旦同步失败,原程序都丢了,哭都来不及。

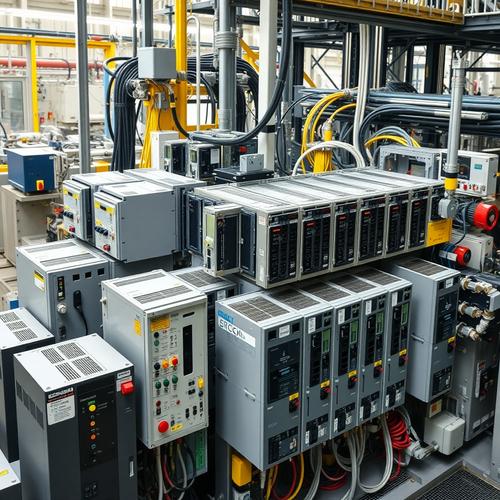

当PLC遇上工业4.0:痛并快乐着

当PLC遇上工业4.0:痛并快乐着
当PLC遇上工业4.0:痛并快乐着

这几年到处都在喊OT与IT融合,PLC也得学会上网。给老设备加装工业物联网网关,把数据怼到云平台,听着挺酷吧?实际做起来全是坑。首先,那些用了十几年的PLC,通信口还是老掉牙的485串口,协议乱七八糟——Modbus RTU、Profibus DP,甚至还有自定义的。网关厂家说支持,等接上才发现,地址映射表得自己一条条对,几百个变量呀……我当时熬了三个通宵,眼睛都快瞎了。更气人的是,有些老PLC的数据寄存器是16位的,想传个32位的浮点数还得拼字处理,高低位一旦弄错,显示的温度值能吓死人——锅炉温度显示零下200度,明显字节序反转了。💡 小提示:用OPC UA协议可以省不少事,但前提是你的PLC得支持,不行就上加个协议转换器。现在一部分新PLC直接内置Web服务器,远程诊断爽翻,可黑客风险也跟着来了……我强烈建议,任何联网的PLC都必须藏在VPN后面,别直接暴露公网。上次看到某厂PLC的默认密码都没改,管理员还一脸无辜,“哎呀谁会攻击我们呀”,真让人无语。

问:PLC与PAC到底怎么选?
答:简单任务,点数少、逻辑单纯,PLC就够,性价比高。如果又要运动控制又要视觉又要数据库交互,还是上PAC吧,毕竟编程灵活度和处理能力不是一个量级。但得考虑维护队伍的技术水平,我们之前买过一套高端PAC,最后因为没人能改程序,成了摆设……说起来都是泪。所以,技术选型不单看功能,周边配套和人的因素也得算进去,你说对吧?

最后说句掏心窝的:PLC这门手艺,70%靠现场经验。你看书里不会告诉你,某款CPU的某个固件版本会有随机重启的bug;也不会告诉你,接地不良时通讯线感应电压能烧毁通讯口。这些东西,都是踩出来的。学无止境,但至少别怕弄坏东西——只要安全措施到位,出几次错,反而学得最扎实。谨以此文,安慰那些被PLC折磨过无数深夜的同行们。
