价值流图（VSM）：为什么你画了那么多图却不见效？

画了那么多价值流图，工厂效率还是老样子？真让人头大。说实话，我去过不少车间，墙上贴满了五颜六色的现状图和未来图，但生产线上照样堆满库存，交付还是延迟。问题出在哪儿？不是工具不行——价值流图依然是精益制造的基石——而是大部分人只把它当成画画，忘了它是一面照妖镜，照出流程里那些看不见的浪费。

价值流图不是流程图，是X光片

很多工程师把价值流图等同于高级流程图，这就跑偏了。流程图只告诉你步骤ABC，价值流图要暴露的是流动：物料怎么走，信息怎么传，时间都耗在了哪里。我第一次带团队画图时，一个资深主管盯着图嘟囔：“这不对吧，我们哪有这么多等待？” 对，数据不会撒谎——注意，必须是现场掐表的数据，不是ERP里导出的完美数字。

所以，别急着打开Visio。穿上工鞋，拿上秒表，从发货码头倒着走回原料仓，每一步都要问：这个动作增加客户价值吗？不增加？那就是浪费。但这一步就淘汰了90%的“办公室价值流图”。

还有个致命误区：只画物料流，忽略信息流。生产指令怎么传递的？靠吼？靠Excel邮件？这些延迟比机器故障更隐蔽。去年我们在一个汽配厂发现，计划部每周四给冲压车间下排程，但冲压班长总拖到周五才看——就耽误这一天，导致整条线多备了三天的安全库存。画在图上，所有人都沉默了。

如何避免“画了就挂墙上”的结局？

💡 关键之一：团队参与。不是让IE工程师闭门造车，而是把操作员、班组长、物料员拉进作战室。你以为一个焊接工序只需35秒？工人告诉你，换焊丝加调整每班得额外花15分钟。这些藏在角落的时间，只有一线人员清楚。跨职能团队吵上三天画出的图，比顾问给的漂亮报告管用十倍。

另一个容易被忽略的点：节拍时间和瓶颈工序。价值流图里那个小方框，不是随便画的。要计算客户需求节拍，对比每个工序的周期时间。结果经常让人倒抽一口凉气——比如我们曾诊断一条组装线，理论产能完全够，但中途检测站的人工目检使有效产出直接砍半。图上那个凸起的三角库存标记，像根刺。

问：价值流图应该由谁来主导绘制？
答：没有“主导”，必须是一个跨职能小组。至少要有生产、质量、物料、工业工程的人，而且必须有授权去改变现状的管理者参与。若是实习生照着模板画，画完束之高阁，还不如别浪费纸。

问：怎么确保数据真实？试试“垃圾一把抓”法。就是随机抽取一个订单，从接到客户要货开始，追踪它经历的每一次停顿、搬运和缺陷。真实数据往往比平均值难看，但那才是真相。

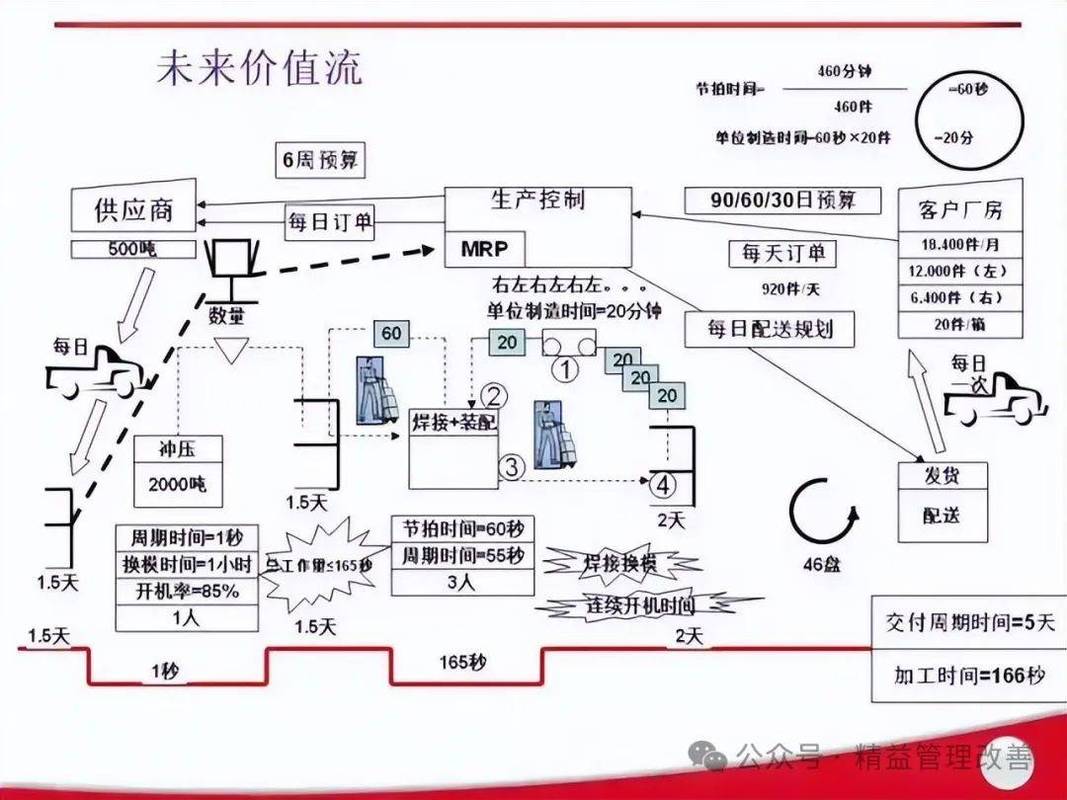

从当前状态到未来状态：别做理想主义的梦

画未来状态图时，最危险的幻想是“消除所有库存”。零库存是理想，但现实中变数太多。有个电子厂激进地拉动物流，结果供应商一次延误就让整条线停摆。更好的思路：识别并消除最大的那个障碍。哪怕只把某个瓶颈工序的换型时间缩短50%，也能释放可观的流动性，而且团队看得见成果，才愿意继续。

近两年数字化工具开始搅局。传统纸笔被电子看板和实时数据流取代，但核心逻辑没变。我见过某企业花大价钱上MES系统，可价值流图依然靠人手画——数据存在系统里，没人整合分析！正确的姿势是：先用VSM找出痛点，再用数字化手段固化改善成果。比如在关键点安装传感器，自动采集车间流转时间，让价值流图“活”起来。但这需要工业工程和IT深度协作，很多公司两拨人根本不说话。

还有一个常被问到的：价值流图和工艺流程图到底区别是啥？区别就在于时间维度和信息流。工艺流程图告诉你产品经过哪些设备，VSM告诉你这些步骤之间等了多久，以及谁在发号施令。问过一位厂长，他说：“工艺流程图是解剖学，VSM是病理学。” 很精准。

❗ 最后提醒一句：千万别追求图的完美。曾经有团队花三个月打磨一张巨细靡遗的现状图，结果市场都变了。建议快速画初版，立刻抓一个改善点做试验。精益的本质是实验，不是文档。

现在，如果让我给个马上能动手的建议：选一个产品族，召集四五个相关人员，在车间墙面贴张大白纸，花半天时间把流程“走”出来。过程中那些争论——不是坏事——正是VSM的魔力开始发酵的时刻。
