工业以太网协议大乱斗：EtherCAT、Profinet到底选谁？——来自现场的血泪总结

工厂现场，你面对一堆设备——西门子的PLC，倍福的伺服，罗克韦尔的变频器……头大。选个工业以太网协议都能扯皮半个月。说实话，这事儿我经历过不止一次，每次都像在掐架。采购说成本，工程说性能，老板说兼容。最后背锅的，还是咱们搞技术的。😤

今天不聊虚的。就掰扯三个主流：EtherCAT、Profinet、EtherNet/IP。外加一点TSN的闲话。

EtherCAT：不只是快，是变态地快，但你要hold住

第一次接触EtherCAT是在一个高速包装线。64个伺服，周期125μs，抖动小于1μs。我当时觉得，这玩意儿开挂了吧？它不像一般工业以太网，一帧一帧地收发，而是像一列火车——主站发一个报文，这报文顺序经过每个从站，从站直接从报文中“抽取”或“插入”数据，几乎无延迟。这就是“飞读飞写”。💨

所以，EtherCAT能实现极低的循环时间，特别适合运动控制、测量和高速I/O。分布式时钟(DC)机制，能让所有节点时钟同步到纳秒级。但！注意了，DC你得配好，尤其是从站之间的相位关系。我见过一个项目，因为没设置“同步偏移”，结果多轴联动时轨迹跑了，产品切废了一吨。那叫一个惨。😭

另外，EtherCAT虽然可以用标准以太网接口（经过主站的MAC），但多数从站需要专用ASIC（ESC芯片）。好在现在有FPGA方案，成本可控。拓扑也灵活——线形、环形、星形、树形都行，自带冗余。如果你用的倍福TwinCAT，简直无缝。但要是你非要把它和西门子PLC搅一起……劝你慎重。虽然有网关，但那转换延迟，能把你的实时精度打回原形。🔧

Profinet：西门子的亲儿子，用好了是利器，用不好是凶器

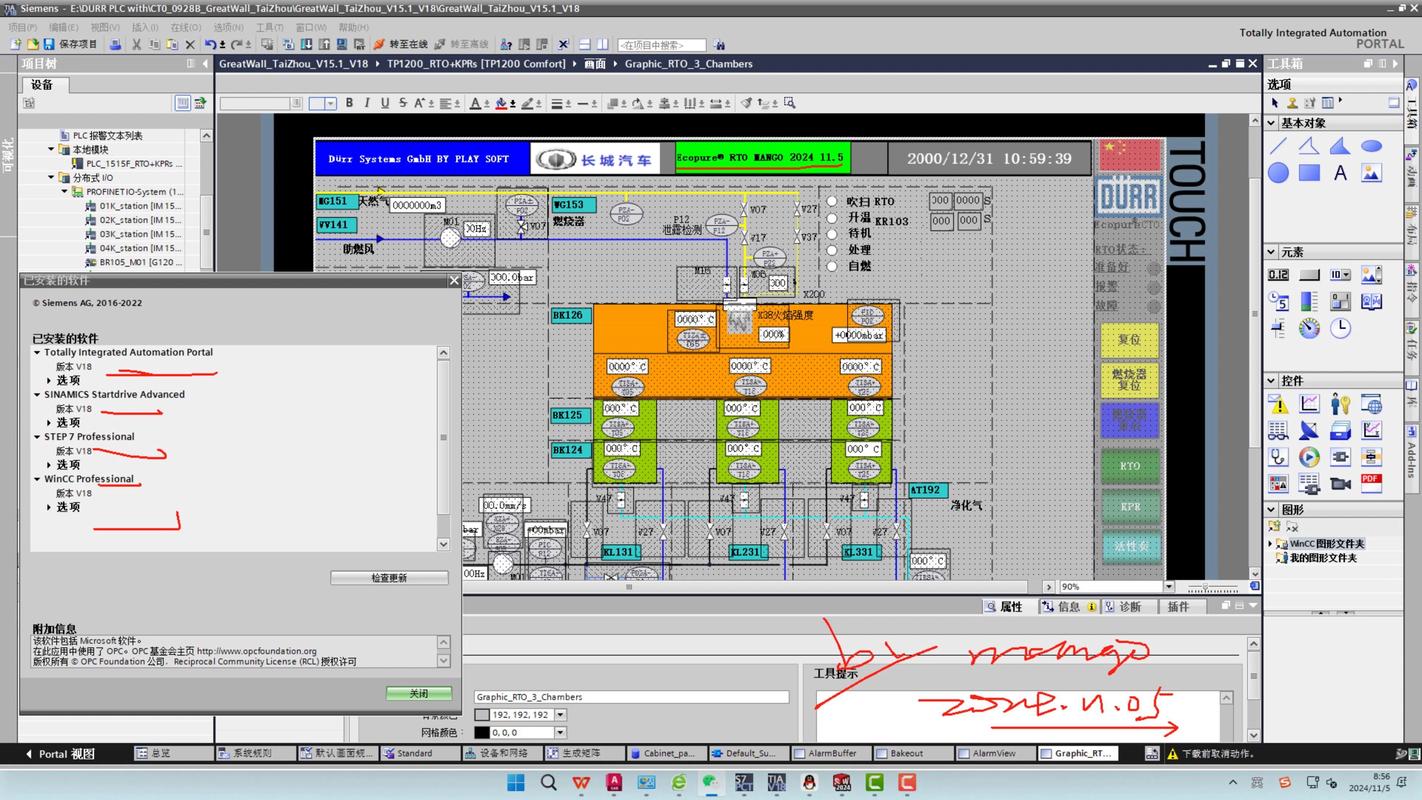

Profinet是西门子的心头肉。全球市场占有率，它说第二没人敢说第一。尤其在离散制造业，汽车产线之类的。它的好处？无缝集成TIA Portal，诊断信息丰富到爆。比如，哪个变频器过热，哪个阀门卡滞，它都能给你报得明明白白。对维护人员友好。✅

但Profinet的实时部分，分RT（软实时）和IRT（硬实时）。IRT基于计划的时间片，需要专用交换机芯片（如ERTEC）。而且你要精确计算刷新时间和发送时钟。配置起来，真的磨人。有一次，一个新来的工程师，组态时把IRT的发送时钟设错了，结果一个IO模块老是掉站。查了三天，才发现是和相邻的IP通信冲突了。我直接让他把周期从250μs放宽到1ms——世界清净了。所以说，别迷信IRT的短周期，够用就好。😌

Profinet的另一个坑：GSD文件。每个第三方设备都需要厂商提供的GSDML文件。版本不匹配、参数乱码……你都能遇到。建议建个库，严格管理。还有，如果你网络里有普通以太网设备，一定要划分VLAN，不然广播风暴能让实时通信崩掉。😈

EtherNet/IP：你说它行？行个鬼，得看干啥

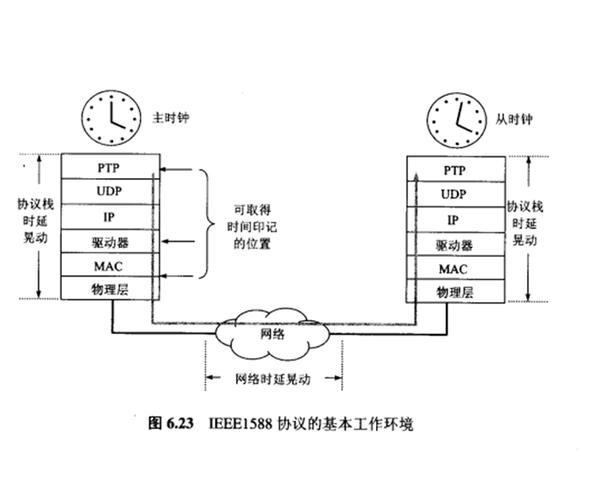

EtherNet/IP（注意大写的“IP”是工业协议，不是互联网协议）是罗克韦尔和ODVA力推的。采用标准的TCP/IP和UDP/IP，所以你可以用随便一个交换机——这对IT部门简直福音。但是，它的实时性基础是CIP Sync（实现IEEE 1588精密时钟协议）。这就决定了它顶多算软实时。典型循环时间，几百微秒到毫秒级。对过程控制没问题，但对高精度运动控制？有点喘。😪

它还有个DCS（分布式控制系统？不，设备环网协议DLR），做环形冗余的。但DLR的愈合时间，理论上是毫秒级，实际嘛……我测过，200个节点，切换要几十毫秒，有些设备直接报警。想用它做高可用运动网络？除非你加缓冲。另外，CIP连接数的限制，别忽略了，每个控制器能处理的连接有限。搞自动化线，节点一多，就得精打细算。

一句话总结EtherNet/IP：兼容性是爹，实时性是弟弟。如果你的产线里罗克韦尔的PLC为主，伺服也是Kinetix，那用就完了，省心。但要是你要混搭高精度第三方设备，最好掂量掂量。

现场Q&A：这些问题，你早晚会碰到

问：我们车间旧设备多，有的还是串口（RS232/485），怎么接入工业以太网？
答：加协议网关，比如Anybus、Hilscher的。但注意，转换会有延迟，且功能受限。比如，串口原来只能轮询，映射到Profinet的周期性数据里，更新率受限于网关。我曾经把一台老旧的条形码扫描仪接入EtherCAT网络，用了网关，结果扫描数据偶尔丢失。查了很久，发现是网关的队列溢出了。后来加了流控制才解决。所以，能升级就升级，不能的话，网关的选型和配置要仔细。

问：运动控制，一个控制器带50个轴，同步精度要求1μs，EtherCAT和Profinet IRT选哪个？
答：理论上两者都能。但EtherCAT在大量节点和极端同步要求下，表现更稳定。它的“帧处理”方式天然适合多轴，不会因为节点增加而显著增加循环时间；而Profinet IRT在这种规模下，你需要极精确的计算和昂贵的交换机。不过，如果你的上位是西门子的Simotion或S7-1500T，选Profinet IRT是必然，否则集成成本太高。另外，别忘了电缆长度和干扰，同步精度1μs对时钟同步线缆的要求极高，双绞线差分信号不能有任何马虎。我们有个项目，因一根网线没做好屏蔽，导致同步抖动高达5μs……找瞎了眼睛。👓

问：我不想被单一厂商绑定，想用开放协议，怎么选？
答：三个协议都是开放的——EtherCAT由ETG组织，Profinet由PI组织，EtherNet/IP由ODVA。但实际生态，EtherCAT偏倍福系，Profinet是西门子系。如果你真想要“开放”，EtherCAT可能更友好，因为主站可实现为纯软件，无需专用ASIC；从站有开源方案。但代价是，你要有更深的开发能力。如果就图省事，选个生态强的，跟着大厂走。毕竟出问题了，你还能打电话骂销售。😜

未来已来？TSN的潜力和迷茫

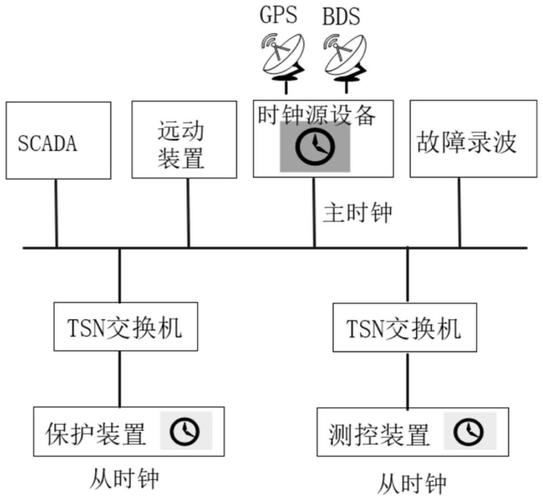

TSN（时间敏感网络）被吹成工业以太网的终极形态。在标准以太网上实现确定性延迟，兼容各种协议。OPC UA over TSN 更是被看作大一统方案。但现实呢？芯片厂商的TSN交换芯片才刚成熟，而且配置极其复杂——802.1Qbv, 802.1AS…一堆标准。我试过一个测试床，配置流保留花了整整一天，而且不同厂商的TSN设备互操作还有问题。所以，别急着上车，先看。至少三五年内，还是EtherCAT、Profinet的天下。
