可编程逻辑控制器(PLC)选型踩坑实录:那些年我们交过的智商税

刚入行那会儿,我总以为可编程逻辑控制器(PLC)不就是个铁盒子嘛,看点数、看品牌、看价格,三下五除二就能定下来。结果第一次独立选型就翻了车——CPU带不动扩展模块,项目延期半个月,被领导骂得狗血淋头。现在想起来还觉得脸疼。

说实话,PLC这个行当,水比你想的深。不是简单地把输入输出点数加起来就完事了。你得考虑扫描周期够不够快,通讯协议兼不兼容,甚至还要琢磨这玩意儿能不能扛得住冲压车间的电磁干扰。

选型时最容易栽跟头的三个地方

第一,IO点数。很多人就只算现场信号数量,却忘了留余量——至少20%!别问我怎么知道的。当年给一条灌装线配PLC,点数刚好,结果后期客户要加个急停按钮和报警灯,就得多加一个模块,成本蹭蹭涨。更恶心的是有的厂商扩展模块必须和CPU同系列,临时买都买不到。

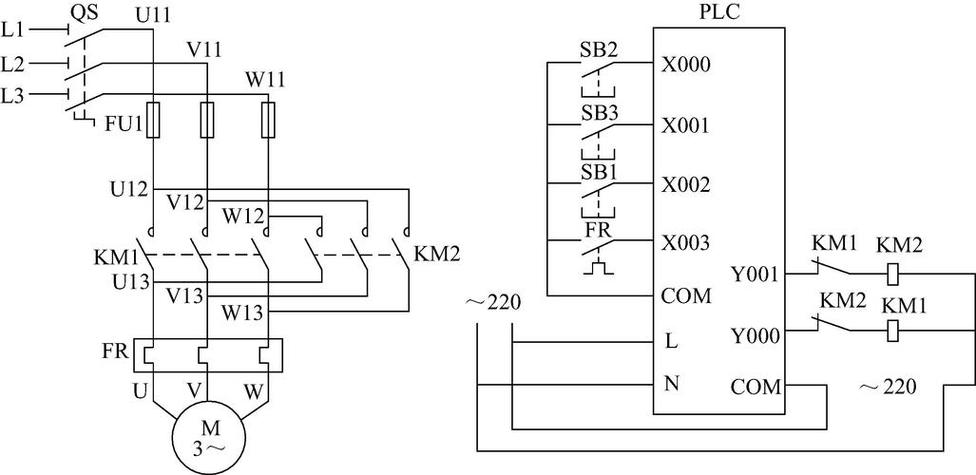

工厂自动化PLC控制柜接线图
工厂自动化PLC控制柜接线图

第二,通讯协议。这玩意儿简直是五花八门:Modbus RTU、Profinet、EtherNet/IP、CC-Link……要是你选的可编程逻辑控制器(PLC)不支持现场需要的协议,就得额外加网关,预算直接翻倍。有一次调试,发现PLC和变频器死活连不上,折腾了两天才发现是协议栈版本不匹配——那时候真想把自己吊在车间房梁上。

第三,环境适应性。你以为标了工业级就万事大吉?高温、粉尘、震动,样样都能让PLC罢工。我记得有个项目,控制柜装在烤炉边上,夏天温度飙到60度,那个德国品牌的PLC直接死机,最后逼得我加装空调才搞定。

梯形图、结构化文本,还是功能块?

这事儿得看谁用。以前老电工都爱梯形图,直观得像电路图,查故障肉眼就能扫出来。但逻辑一复杂——比如有几十个状态跳转——梯形图就变成一坨意大利面。现在很多年轻工程师直接用结构化文本(ST),语句简洁,循环条件判断写起来飞快。不过话说回来,维护工程师多半恨死ST……因为出了问题他们看不懂。

💡 我的习惯是:简单逻辑用梯形图,复杂算法用ST,留给后期维护的接口全做成功能块(FB),封装得明明白白。这样调试时自己爽,交接时别人不骂娘。

对了,千万别迷信某个品牌的一体化平台。有些厂商的编程软件,版本兼容性差到离谱——你花三天写好程序,一升级固件,直接报错三十处。那时候你就能体会到什么叫想砸电脑。

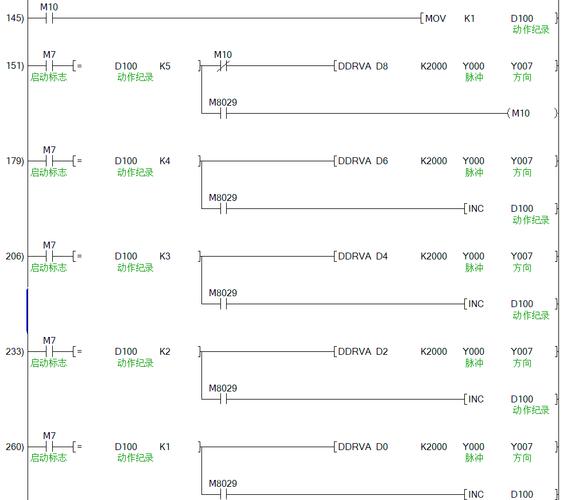

PLC梯形图编程实例截图
PLC梯形图编程实例截图

QA:现场调试的疑难杂症

QA:现场调试的疑难杂症
QA:现场调试的疑难杂症

问:新换的传感器接到可编程逻辑控制器(PLC)上,信号时有时无,但万用表量着正常,怎么破?
答:八成是干扰。你先看看信号线是不是和动力线绑一起走了,如果是,赶紧分开走桥架,至少隔30厘米。另外,模拟量输入最好用屏蔽线,屏蔽层单端接地。别用那个破接线端子直接并,加个信号隔离器,一劳永逸。我碰到过最离谱的一次,旁边变频器一启动,PLC的模拟量读数直接漂移20%,差点把液位灌冒了。

问:PLC程序下载进去后,空跑都正常,一接负载就出乱子,输出灯亮了接触器不动?
答:先查输出电路。晶体管输出型的PLC,驱动电流很小,带个继电器线圈可能还行,直接带电磁阀?想都别想。必须用中间继电器转一下。还有一次,我们调试发现输出点一直是高电平,原来是上一台设备漏电流把PLC的晶闸管输出给“吸住”了,断电都放不掉——最后在输出端并联电阻才解决。这些坑,教科书里可不会写。

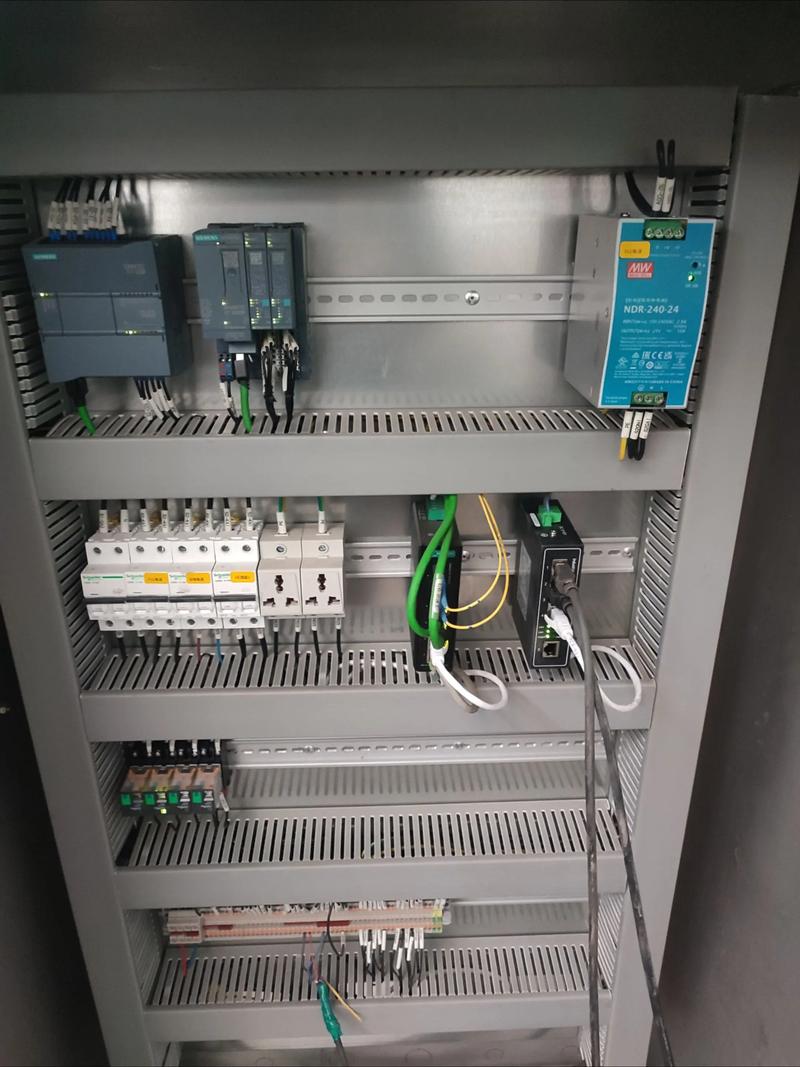

现在大家都在谈的“软PLC”

现在大家都在谈的“软PLC”
现在大家都在谈的“软PLC”

这几年基于PC的控制越来越火,用工业电脑跑一个软PLC内核,直接干翻传统控制器。贝克霍夫、倍福这些牌子,把实时核挂在Windows下,运动控制、视觉、逻辑合为一体,编程就用IEC 61131-3,界面还能用C#自己画——爽是真爽。但问题也来了:Windows蓝屏怎么办?虽然厂家都说实时核独立运行,但碰上非实时崩溃,整个系统还不是要重启?有些关键产线可停不起。所以,在要把软PLC用到核心工艺上之前,务必测试冗余心跳和快速恢复机制。

❗ 还有,别惦记着用普通的工控机直接装软件就充软PLC,那玩意儿实时性没法保证。专用的软PLC平台对CPU、网卡都有要求,必须支持精确时间协议(PTP)才能实现多轴同步。你随便买个戴尔主机就上,到时候轴打架别说我没提醒你。

啰嗦这么多,其实就想说:可编程逻辑控制器(PLC)这个老家伙,虽然已经活了半个世纪,但至今没有谁真能替代它。只是玩好它,不交点学费是不可能的。有些道理,书本不会告诉你,只有炸过机、跳过闸、熬过通宵的人,才能刻在骨头里。
