很多老焊工凭经验，一看板厚就拧旋钮。但现在的板材千奇百怪，高强钢、不锈钢、铝合金……靠那点“手感”早就不灵了。更何况机器人焊接上位，参数全是数字设定，一个数输错，整批活全报废！
我跑了十几年现场，见过最离谱的一次——有人把电弧电压当焊接电流调，结果焊丝没等熔化就怼到母材上，那火花溅得……不提了。所以今天不扯虚的，直接把焊接工艺里最关键的几个参数掰扯清楚。

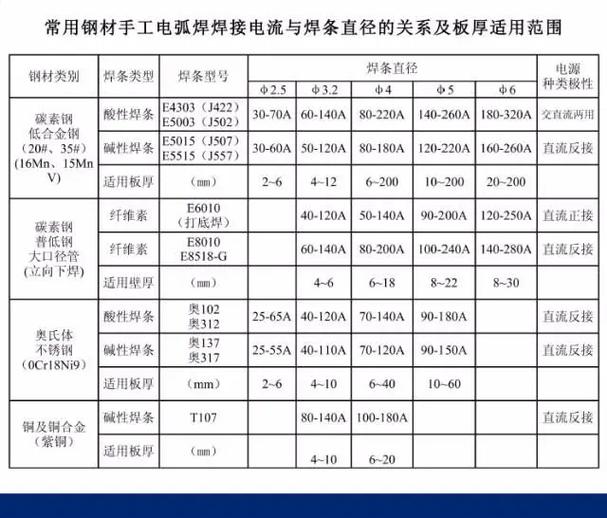

电流：焊缝熔深的命门

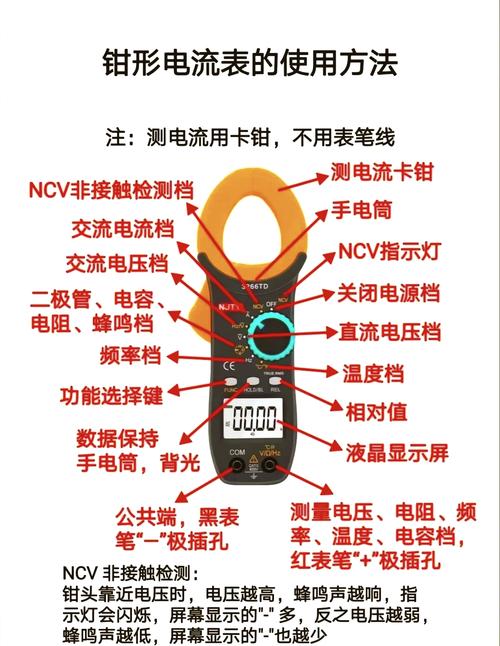

电流，直接决定熔深和熔敷率。调高了，熔深大，但容易烧穿；调低了，铁水铺不开，未熔合等着你。⚠️ 关键不是看焊机面板的数值，而是实际焊接电流。长电缆会衰减电压，焊机上显示200A，到了焊枪可能就180A。所以一定要用钳形表实测！
问：为什么我焊薄板总烧穿，电流已经很小了？
答：光降电流没用，你得配合电弧电压和焊接速度。薄板要用短路过渡，电压压低一点，走丝速度加快，让熔池快速凝固。很多人不知道MIG焊有“脉冲”模式，几乎没飞溅，特别适合薄板。下次试试？
另外，极性接反这事说出来都嫌丢人——但常有新手干。MIG焊一般反接（焊枪正极），如果误接正极性（焊枪负极），熔深会极大变浅，你会看到焊丝熔化像下雨一样滴落，根本形不成焊缝。别问我怎么知道的。✅
焊接速度：快一点还是慢一点？
速度这东西，太慢会堆高、咬边、热影响区扩大；太快则焊缝窄、熔深不足，甚至断续。可现实中最坑的是什么？焊接速度不是固定的，手工焊全靠手稳，机器人焊则依赖编程。但很多编程工程师根本不懂工艺，设置的直线速度只会恒定，不懂在拐角处降速——结果焊缝厚薄不均，应力集中，疲劳寿命直线下降。
问：我焊铝件，速度一快就出气孔，怎么回事？
答：铝的导热极快，速度太快熔池冷却骤变，氢气来不及逸出就形成气孔。解决方法：预热母材到80-120℃，并降低焊接速度，让气体有逃逸时间。铝焊必须用交流氩弧或脉冲MIG，靠阴极清理作用打碎氧化膜，否则气孔免谈。💡
还有误区：有人以为自动化焊接越快效率越高。但效率看的是熔敷率，不是移动速度。提高送丝速度、加大电流，让每条焊道填进更多金属，那才是真效率。单纯跑得快，返工成本够你哭的。
保护气体：看不见的隐形助手
气保焊的灵魂，没它啥都不行。但大多数人对气体的理解停留在“二氧化碳就焊碳钢”。实际上混合气才是主流：碳钢用80%Ar+20%CO2，飞溅少、成形好；不锈钢用98%Ar+2%O2（或CO2），海鸥纹路漂亮；铝用纯氩，不过等离子切割时得加氢气加速。
流量呢？不是越大越好。室内15-20L/min足够，但室外或过堂风环境必须加大，或者搭防风棚。我见过在车间门口焊接，风一吹，保护气全跑了，那焊缝表面跟发泡馒头似的，全是气孔。更有甚者，把气瓶放倒了用——液态CO2一旦灌进流量计，马上结冰堵死，危险！
现在车间流行智能化气体管理系统，能自动匹配焊接参数调整气体配比，还能监测流量异常。不过价格高，中小厂还在犹豫。但说实话，一套系统顶多焊几吨活就回本了，废品率降10%你就赚翻。
那些看似无关其实致命的参数
除了电流、电压、速度、气体，干伸长和焊枪角度也是最容易忽略的。干伸长（导电嘴到工件的距离）每增加3mm，焊接电流会降约50A！很多焊工焊着焊着慢慢抬高焊枪，电流不知不觉变小，熔深就不够了。机器人焊接也一样，TCP（工具中心点）标定不准，干伸长变化，焊缝质量忽好忽坏。
而焊枪角度——推焊（前倾）熔深浅、焊道平；拖焊（后倾）熔深大、余高增加。焊接立焊的时候，角度稍微偏差，铁水下坠就形成焊瘤。这些细节没三年功夫真掌握不了。❗
现在都在谈焊接工艺数字化，参数在线监测、自适应控制。比如德国某厂的激光焊缝跟踪，实时调整焊接速度和摆动，焊出来跟工艺品一样。但再智能的设备，也离不开人对工艺本质的理解。参数是死的，材料、工装、环境全是变量，脑子不活，机器也救不了你。
最后说个关键点：千万别照抄工艺评定书！评定时的条件是理想化的，实际生产板材间隙、锈迹、定位焊点都会影响。合格率想上去，就得在评定参数基础上微调，并形成厂标数据库。
说到底，焊接工艺参数不是几个数字，是一整套动态平衡。搞懂它，废品少，返工少，利润自然来。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：焊接工艺：参数调不好，再好的焊工也白搭！ https://www.dachanpin.com/a/tg/64982.html
