Modbus协议:那个老掉牙却依旧坚挺的工业通信协议,搞懂它有多难?

说实话,第一次在现场调Modbus设备的时候,我差点把串口调试助手给砸了。不就是读个寄存器嘛,搞什么RTU、ASCII,还有那些诡异的校验码!不过话说回来,等真正理解之后——尤其是发现四十多年前的设计居然还在统治着工厂车间——不得不服气。

Modbus协议,1979年由Modicon公司推出,专门为PLC通信设计。那会儿可没有什么以太网、WiFi,甚至RS-485都还没普及。它就靠着一根双绞线,用简单的请求-应答模式把数字量、模拟量传来传去。到现在,传感器、变频器、DCS系统里还是处处可见它的身影。为啥?因为简单到几乎没有学习成本,至少硬件层面是这样。

Modbus RTU帧结构图
Modbus RTU帧结构图

帧结构那些事儿——为什么一个字节错了就得重发?

我见过最崩溃的故障:某厂商的温湿度传感器,数据一直跳变。查了三天,最后发现是RTU帧的CRC校验字节顺序搞反了!没错,Modbus RTU的CRC是低字节在前,高字节在后。而很多自诩“兼容Modbus”的国产设备,手册里根本不提这茬。你说坑不坑?

Modbus有两大传输模式:RTU(远程终端单元) 和 ASCII。RTU用二进制格式,紧凑高效,帧与帧之间靠3.5个字符的空闲时间分隔,所以对时序要求严格——这就是为什么用USB转串口线时容易丢包,因为虚拟串口根本保证不了那个空闲间隔。ASCII模式就宽松多了,用冒号开头、回车换行结尾,数据都是十六进制ASCII码,可读性强,但效率低一倍。现在几乎没人用ASCII了,除非你还在维护八十年代的老系统。

每个帧都包含地址域、功能码、数据域、差错校验。功能码是灵魂:01读线圈、02读离散输入、03读保持寄存器、04读输入寄存器……这些数字我必须刻在脑子里,因为现场调试时根本没时间查手册。尤其05写单个线圈、06写单个寄存器,跟15、16的批量操作弄混了,设备直接不理你。更恶心的是有些设备只支持部分功能码,你发过去03读寄存器,它回一个异常码0x01(非法功能),你还得去猜它到底支持啥。文档?不存在的。

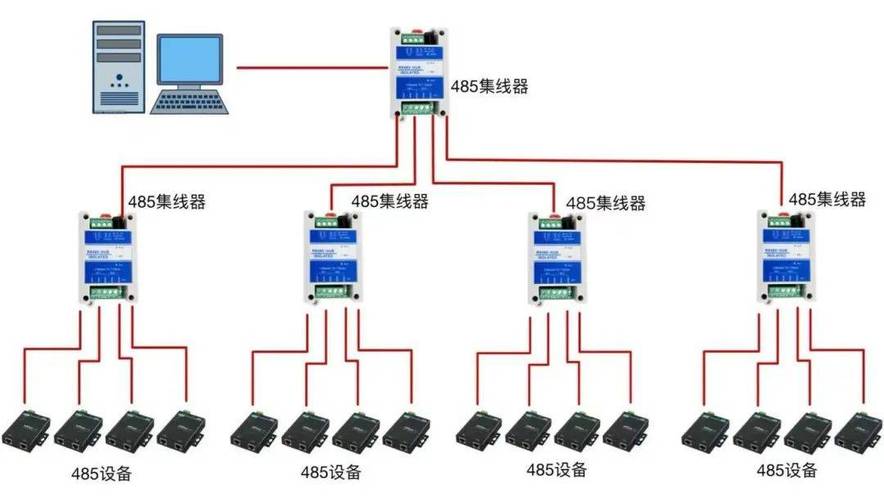

工业现场RS-485总线接线图
工业现场RS-485总线接线图

RS-485网络上的那些血泪教训

Modbus最常见的物理层是RS-485,两线制,半双工。理论上一根总线上能挂32个节点(用中继器可以更多),距离能到1200米。但实际呢?💢 我遇上过总线上一共就7个设备,某个从站掉线后整个网络瘫痪的事。查了半天,发现是那个从站的A/B线压敏电阻击穿了,把总线拉到地——结果所有设备都收不到信号。485网络最怕单点故障,所以现在稍大的项目都上星型拓扑加光纤转换器,或者直接转成Modbus TCP。

接地也是个玄学。按理说RS-485是差分信号,不需要共地,但现场强电干扰一大,火线一开,通讯就断。后来学乖了,所有设备的SG(信号地)用第三根线连起来,再单点接地——世界清净了。✅ 还有终端电阻,120欧姆,必须在总线两端加,不能多也不能少。但有些PLC的485口自带终端电阻,需要跳线才能断开,如果不看板子上的丝印,多并一个电阻上去,信号幅值直接减半,通信时好时坏,折磨死人。

问:Modbus RTU和Modbus TCP到底什么关系?是同一个协议吗?
答:本质上,Modbus TCP就是在TCP/IP上封装了Modbus RTU帧。去掉RTU的地址域和CRC校验,换成MBAP报文头(传输标识、协议标识、长度、单元标识)。所以你用网络调试助手发TCP数据包,里面照样是03功能码读寄存器。但有个细节:TCP的端口默认502,而很多防火墙会拦截非标准端口,出厂设备又不让改,最后不得不专门开个网段给它。所以说,Modbus TCP继承了TCP的可靠性,却抛弃了RTU的实时性——毕竟你没法想象通过互联网去控制一个伺服电机吧?

无安全、无认证——为什么它还能活到现在?

无安全、无认证——为什么它还能活到现在?
无安全、无认证——为什么它还能活到现在?

Modbus协议没有任何加密、认证机制。这可是巨大的安全黑洞!去年有个案例,某污水处理厂的PLC直接暴露在公网,攻击者通过Modbus TCP改了加药泵的频率,差点造成污染事故。但尴尬的是,这么多年了,工业现场还是离不开它。原因很简单:PLC、仪表、变频器这些现场设备,生命周期长达10-20年,换掉它们成本太高。而且很多老旧系统改造,加上安全网关(比如工业防火墙来做深度包过滤)比换协议现实得多。

不过话说回来,Modbus的开放性也是它长寿的秘诀。技术门槛为零,任何单片机都能实现。比如用Arduino做个温度采集,几行代码就能发布Modbus寄存器,上位机组态软件直接读取。这种“即插即用”在工业4.0时代反而成了优点——MQTT、OPC UA固然时髦,但互通性、存量兼容性根本比不了。所以我常说:Modbus就像工业通信的英语,口音可能很重,但人人都得会几句。

问:我要开发一个Modbus从站,用C语言写,有什么快速上手的建议?
答:别自己从轮子造起!一个稳定的串口接收中断+定时器(用于帧间隔判断)就能要了半条命。推荐用现成的协议栈,比如libmodbus(C库,支持RTU和TCP),或者FreeMODBUS(嵌入式用的多)。你需要做的就是把寄存器读写函数映射到你的硬件资源上。特别注意:保持寄存器(Holding Register)和输入寄存器(Input Register)虽然都是16位,但Holding是可读可写的,Input是只读的,别搞混了。还有,处理完功能码后一定要仔细构造响应帧,哪怕一个字节出错,主站都会报异常。测试的时候用Modbus Poll或者Modscan,别拿组态软件直接连,调试不方便。

另外,现在很多场景都在用Modbus TCP转MQTT网关,把老设备接入云平台。这种网关其实就是在中间做协议转换:北向用MQTT发布数据,南向用Modbus TCP轮询设备。设置的时候注意轮询间隔,太短会导致485总线负载率过高,丢包;太长则数据延迟大。一般模拟量点1秒轮一次,开关量点500ms,再快也没意义——PLC的扫描周期本身就有几十毫秒。

最后忍不住吐个槽:市面上那些“Modbus无线模块”,很多就是透传串口,把RTU帧打成无线包发出去,居然敢卖上千块!💸 其实自己用ESP8266加一个RS485转TTL小板,成本几十块,刷个开源固件就能实现,稳定性也不差。当然,工业现场慎用,毕竟出了问题没人帮你背锅。

总之,Modbus协议就像一把老扳手——看着粗糙,但拧起螺栓来就是顺手。不要瞧不起它,哪天你被OPC UA的复杂建模搞到头痛时,就会怀念Modbus那种一个功能码一个寄存器地址的简单粗暴了。
