我干了快二十年的表面处理，电镀线跑来跑去，说实话，大部分质量问题，根子都不在镀槽本身。但很多人就盯着那一缸子药水调来调去，真的，方向都错了。

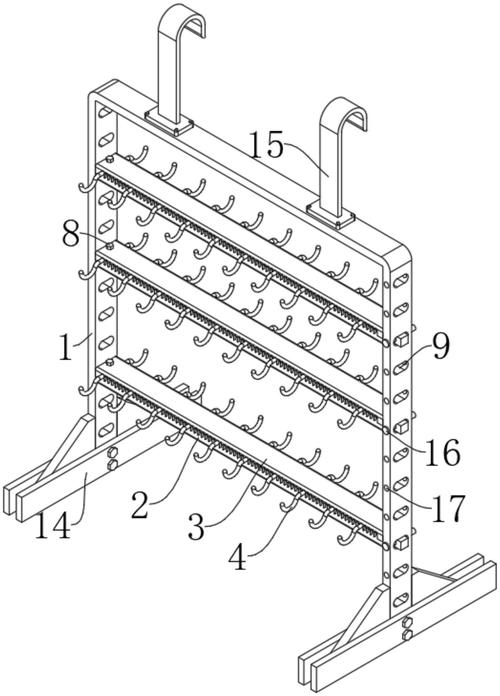

这玩意儿看着简单，几根铜杠子焊一焊，但挂具设计不合理，电流密度分布就是一团糟。特别是形状复杂的零件，边角地方电流集中，烧焦；凹陷处电流太小，根本镀不上。很多小厂直接用铁钩铜钩往上挂，什么绝缘、辅助阳极，一概不管。结果呢？镀层厚度差别几倍都很正常。
更坑的是，挂具上的镀层剥落。挂着挂着，老镀层一掉，掉进槽里就是微粒，再电到零件上就是毛刺、粗糙。有时候怎么都查不出毛病，最后把挂具退镀一查——好家伙，挂具上的铬镀层裂得像龟壳！你说这恼不恼人。
所以，我现在的习惯是，新挂具上线前必须做好绝缘，旧挂具定期退镀。别省那点成本。挂具钩点，是不是该用弹性材料接触？导电横截面积够不够？都得算算。
前处理是电镀的命。但很多操作工，脱脂槽跟猪油潭一样了还舍不得换，水洗就是过一下，甚至有时候根本不留心水洗槽里都浮着一层油。后果就是：结合力差，镀层起泡，脱皮。哎，开槽的时候说得再好，执行起来全变样。
你问他为什么不清洗干净？他说赶产量。得，出质量事故了，回头再加厚镀层来盖，能盖住？盖不住的，最后还得退镀重来，更浪费时间。
尤其是那种多孔铸件，孔隙里藏污纳垢，不用超声波清洗简直没法做。还有酸洗活化，时间、浓度，不是凭感觉，要跟着化验单走。别一勺盐酸倒下去，把工件都腐蚀过头了，氢脆风险大增。
药水是电镀的核心，没错。可是很多人只会看分析报告，硫酸镍多少克升，氯化镍多少，硼酸多少，光亮剂补加多少。但镀液真正的“状态”，数据反映不全。
比如，有机杂质多了怎么判断？镀层发雾、发脆，低电流区漏镀，这些症状是典型的光亮剂分解产物积累。光靠活性炭处理，周期也得把握好。还有金属杂质，铜、铁、锌离子，尤其是铁，一旦超标，镀层色泽发暗、发花，结合力也下降。有的厂舍不得做定期电解处理，最后整槽报废——心痛不？
问：镀镍液用久了，镀层容易烧焦，尤其边角处，是什么原因？
答：很多情况不是电流大了，而是镀液分散能力下降。可能原因：硼酸含量偏低，失去了缓冲作用，导致阴极表面pH急剧升高，形成碱式镍沉积；或者润湿剂不足，气泡吸附。先测硼酸，补到40-45 g/L；再补加适量润湿剂。如果还不行，检查一下阳极袋是不是堵了，阳极面积是否够大。还有一个常被忽略的点——挂具与阴极棒的接触电阻大，导致实际电流分配不均。
问：镀锌层钝化后很容易变色、发黑，怎么避免？
答：钝化膜的耐蚀性取决于膜层结构和致密度。首先，镀锌层本身不能太薄，至少8微米以上。钝化前必须彻底清洗，尤其不能用碱水洗，否则会溶解锌层。钝化液温度、pH、浸渍时间要稳定，特别是三价铬钝化，对杂质敏感。钝化后一定要用热风吹干，不要自然晾干。如果有条件，最后加一道封闭剂，能提高盐雾试验几百小时。
电镀行业，正在变。环保压力大，价格战惨烈，但真把细节做透的企业，根本不愁订单。就说三价铬镀铬，很多同行觉得比六价铬难伺候，但掌握了添加剂特性，其实也一样。还有锌镍合金，耐蚀性甩热镀锌几条街，用在汽车紧固件上，那利润……自己想想。
不过话说回来，再好的工艺，落不了地也是白搭。我见过太多车间，墙上贴满了SOP，操作全凭心情。所以，执行力才是终极技术。就讲这里吧，下次有空再聊聊镀硬铬和尺寸返修的诀窍。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：电镀车间实录：搞定挂具和前处理，良率直接从60%飙到98% https://www.dachanpin.com/a/tg/65750.html
