工业以太网的灵魂：PROFINET部署中的那些坑与悟

上个月那台机械手突然停工，监控画面一片红——我心里咯噔一下。又是以太网？

说实话，干了十二年工控，最怕听见“网络断线”这四个字。咱们这行跟IT不一样，断网不是刷不出网页，是直接停线、撞刀、甚至伤人。所以当老板拍板全面上PROFINET的时候，我一半是兴奋，一半是骂娘。

兴奋在于，终于可以扔掉那些老掉牙的串口线、DP插头了，一个RJ45走天下，拓扑结构随便改。骂娘是因为……唉，这帮做PLC的家伙哪懂什么TCP/IP啊！

记得第一次布线，车间里随便找了根超五类网线，压了几个水晶头就往上怼。结果呢？伺服驱动器不定时报错，一天断三次，查得我头发都快薅光了。后来西门子的大佬过来，一测，丢包率12%。他指了指水晶头：“这玩意儿用的是什么钳子？” 我说五金市场三十块一把的。他笑了，笑得我发毛。

❌ 水晶头的诅咒

就是那三十块的钳子，差点让我丢了项目。工业以太网，尤其是PROFINET这种实时协议，对物理层要求极其变态。普通办公网丢个包顶多视频卡一下，这里丢包？轴直接飞了。

后来我认真读了PI组织的规范，才知道PROFINET对线缆、连接器、甚至走线弯曲半径都有明确要求。必须用4芯屏蔽线，屏蔽层要360度环接，水晶头得是金属外壳，压接时还要确保屏蔽层与水晶头良好接触。我又不是做网线出身的！这些鬼规范，之前就没人告诉我。

于是我们全部换成了西门子IE FC RJ45 Plug 180，压接工具也换了专用钳。问题消停了。但你以为这就完了？天真。

💡 交换机不是即插即用？

搞定线缆后，我想着交换机总能随便买了吧。搞个千兆非网管的，反正就几台设备。结果一上电，整个网络开始莫名其妙地泛洪广播……IO控制器直接罢工。

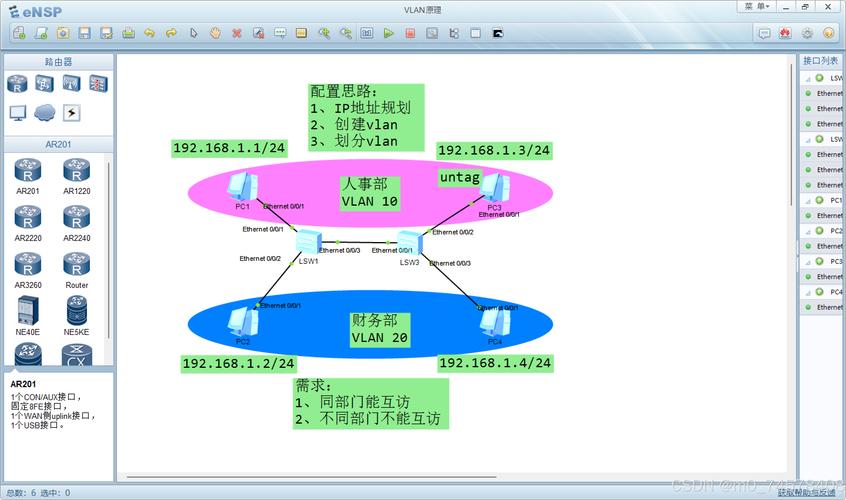

后来才知道——PROFINET要求交换机支持IEEE 802.1Q VLAN优先级标记，而且必须支持LLDP（链路层发现协议），否则拓扑识别会出错。有些交换机还会把DCP（发现与配置协议）帧当普通组播给淹了，导致设备掉线后重连不上。

换了西门子SCALANCE XB008，哇，世界清净了。这玩意儿不便宜，但自带诊断功能，哪个端口错包、带宽多少，一目了然。说实话，早该直接上工业级交换机的，省那几百块钱给自己挖坑。

问：不是说工业以太网就是普通以太网加工业外壳吗？为什么我用了普通网管交换机还是不行？
答：哈，这问题我当年也问过。理论上，PROFINET基于标准以太网（IEEE 802.3），但RT和IRT实时通信需要特殊的调度机制。普通交换机内部缓存转发，延迟不可控，搞不好就把IRT帧当普通数据往后排，等得花儿都谢了。必须用支持PROFINET的交换机，它会识别帧优先级，把实时帧插队处理。还有一点，PROFINET设备用名称而不是IP地址来通信，这依赖DCP协议，很多IT交换机直接过滤掉DCP帧，那就全瞎了。

问：我们公司准备从Profibus迁移到PROFINET，原有布线能复用吗？
答：想都别想。Profibus用的紫色屏蔽双绞线，那是RS-485物理层，跟以太网信号完全不搭界。虽然也有那种DP转PN的网关，可以保护原有从站投资，但主干网得重新铺以太网线缆。而且注意了啊，不要在同一个线槽里和动力电缆贴脸走，变频器一开干扰能让你怀疑人生。我们吃过亏，后来全用了带双重屏蔽的线，接地要单独做，千万别接到厂房的保护地上，脏电会顺着地线串进网络。

🔍 诊断的艺术

很多人以为工业以太网弄好就一劳永逸了。其实它是个活物，会随着时间老化。温度、振动、油污，这些都会慢慢腐蚀接头。我现在的习惯是，每个月用PRONETA扫一遍网络，看看拓扑图有没有变黄、变红。

PRONETA这工具免费，但功能实在太简陋。要深入诊断，还得上Sinema Server，能长期记录抖动、错包，还能生成拓扑历史。有次我们一台机器总是半夜掉线，白天查没事，后来Sinema记录显示凌晨2:03分错包突然飙升——最后发现是隔壁车间那台老掉牙的交流弧焊机那会儿开工，地线上浪涌大得吓人。加了个隔离变压器才搞定。

说到工具，记得以前有个新人问我，能不能用Wireshark抓PROFINET报文。我当场就乐了。能是能，但你要先搞定端口镜像，而且PROFINET帧没加密，抓下来全是十六进制，你认得？得装插件解析，比如profinet-wireshark-dissector。不过真到了要抓包的地步，多半是遇上协议栈的bug了，咱们一般玩不转，得原厂介入。

问：最近听说TSN（时间敏感网络）要来颠覆工业以太网，PROFINET是不是要被淘汰了？
答：呵呵，每次有新技术出来，总有人喊“狼来了”。TSN确实很牛，它从底层给以太网加了确定性调度，以后可能统一搞。但PROFINET这么久的技术积累不是吃素的，PI组织已经把PROFINET over TSN的路标定出来了，相当于平滑过渡。现在头疼的是，有多少厂愿意把刚建好的PROFINET网再推倒重来？起码五年内，PROFINET还是稳坐钓鱼台。倒是你买新设备时，可以关注下有没有TSN ready标识，别49年入国军就行。

写到这里，忽然想起行业里一个段子——网络工程师分两种：一种是丢过包的，一种是即将丢包的。工业以太网也是这样，不出问题的时候你觉得它人畜无害，一旦出问题，就够你脱层皮。但话说回来，搞明白了底层那点事儿，其实比Profibus时代靠电压表测通断要幸福多了，对吧？至少现在能远程看报文，不用趴在柜子里数指示灯。

最后提一嘴安全。别以为工业网跟办公网物理隔离就高枕无忧。去年某汽车厂就被勒索病毒顺着VPN摸进了生产网，几百台机器人全停了。PROFINET本身没加密，所以网络边界防护一定要做。至少把VLAN划清，ACL配好，上位机别乱插U盘。工业以太网的脆弱，有时候不是技术问题，是人。
