人机界面(HMI)设计:别让一块屏幕毁了整个产线

去年去一家汽配厂,车间主任指着控制柜上的触摸屏骂娘——点个按钮要三秒才有反应,报警弹窗把关键数据挡得死死的。操作工干脆不用了,直接跑去设备旁边看机械表。一块破屏幕,把号称智能化的产线打回原形。说实话,这种场景我见得太多了。

HMI这玩意儿,很多人觉得不就是组态软件画几个按钮嘛,能显示数字就行。错。大错特错。你让操作员每天八小时盯着那些花花绿绿、逻辑混乱的界面,不出错才怪。疲劳、误触、信息过载…这些不是操作员的锅,是设计者根本没把人当人。

不是屏幕变大了,是信息更吵了

这几年工控屏从7寸升级到15寸甚至21寸,分辨率直奔4K。然后呢?工程师们像不要钱似的往上堆数据——温度、压力、转速、故障码、趋势图,一屏塞几十个数值。颜色还玩得花,红黄绿蓝紫,号称“一目了然”。实际效果?操作员扫一眼就头晕。人脑不是扫描仪,有效信息密度必须严格控制在7±2个组块,这是认知心理学铁律。但你去车间看,十个HMI有八个违反。

我见过最离谱的设计:报警列表用8号字,还滚动播放——等老师傅找到那条报警,机器都停机半小时了。别笑,这种反人类设计至今还在某些大厂的“标准模板”里沉淀着。

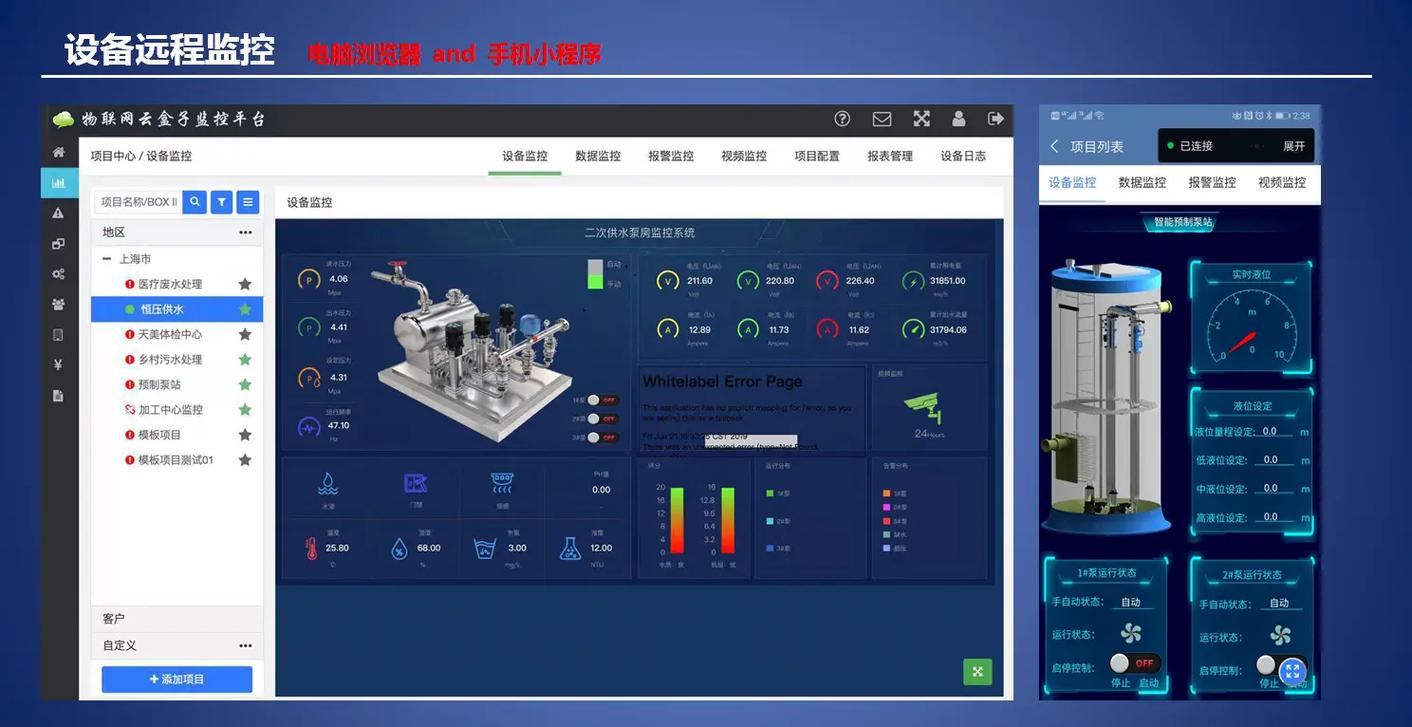

杂乱工业HMI界面与简洁界面对比图
杂乱工业HMI界面与简洁界面对比图

好的人机界面(HMI)得学会“闭嘴”。把次要信息收进二级菜单,用灰度弱化常态数据,高亮只给偏差值。趋势图默认显示最近30分钟,想看历史再手动拉取。别一上来就恨不得把整个数据库拍用户脸上。对吧?

触摸屏的傲慢与偏见

现在厂家狂推全触控操作,实体按键都快绝种了。酷是酷,干净也真干净,但——操作员戴着手套怎么办?食品厂那种浸了油脂的橡胶手套,电容屏完全不认;化工厂的防化手套厚得像潜水服,电阻屏也勉强。你让人家摘了手套点屏幕?安全规程瞬间成废纸。

还有反馈感缺失。按实体键有“咔哒”一声,心里踏实。屏幕上点一下,鬼知道按没按上。于是操作员使劲戳,或者连点好几下,结果触发重复操作,把参数改飞了。这种破事我在注塑机上亲眼目睹过,老师傅气得满脸通红。

怎么办?触觉反馈马达必须标配,短震代表确认,长震代表无效。关键操作加二次确认弹窗——别嫌麻烦,比起误动作导致撞机、伤人,多花0.5秒点“确认”划算一万倍。当然,涉及紧急停止的按钮必须是实体蘑菇头,这个没得商量。

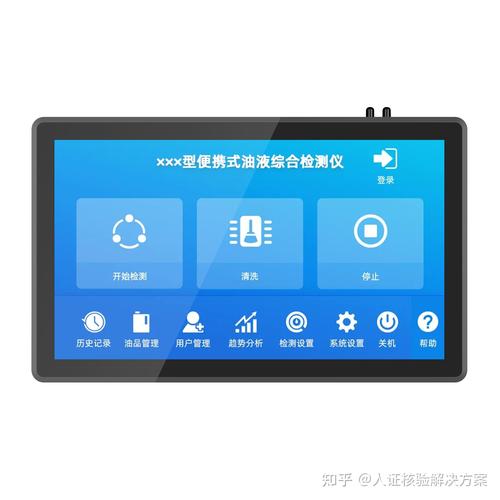

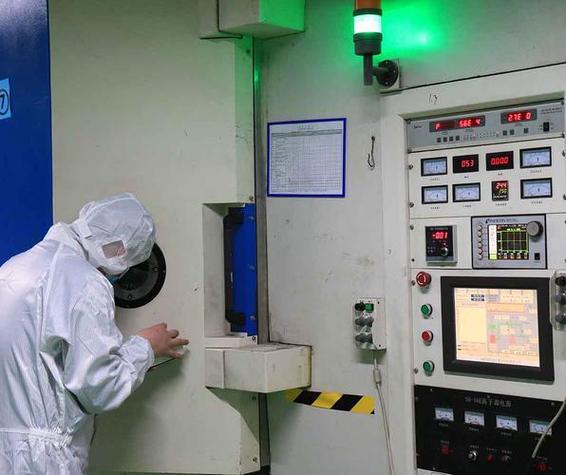

工业触摸屏实体按键混合操作面板
工业触摸屏实体按键混合操作面板

别把操作员当傻子,也别当黑客

权限管理是重灾区。为了省事,很多设备出厂时所有操作员都给了工艺参数修改权限。结果就是——夜班工人嫌产量低,偷偷把伺服电机转速调高10%,第二天机修拆开发现齿轮箱磨出铁粉。肉疼。

但走另一个极端也不行。我见过某德企设备,换个刀具要三级密码,还得扫码登录,折腾五分钟。操作员直接拔了安全门开关,徒手换刀,那画面太美我不敢看。所以权限设计要基于角色和场景的精细化控制:常规生产界面无需登录,调整参数需PIN码,修改核心逻辑需主管指纹或ID卡。路径要短,别让安全成为效率的敌人。

说到这儿,正好有人问过这两个问题:

问:我们工厂想升级HMI,但操作工年纪偏大,很抵触触摸屏,怎么破?

答:别硬推,先搞混合过渡。保留最常用的几个实体按键(启停、急停、模式切换),其余用屏。界面字体调大到16px以上,对比度拉高,用图标辅助文字。最关键的是——让他们参与设计。拉几个老班长坐你旁边,边做边问“这个报警说明看得懂吗?”你会被他们的直觉惊到。我见过一个案例,操作工建议把温度值左边放个水银柱图示,比单纯数字快0.3秒识别,但就是这0.3秒避免了三次超温事故。

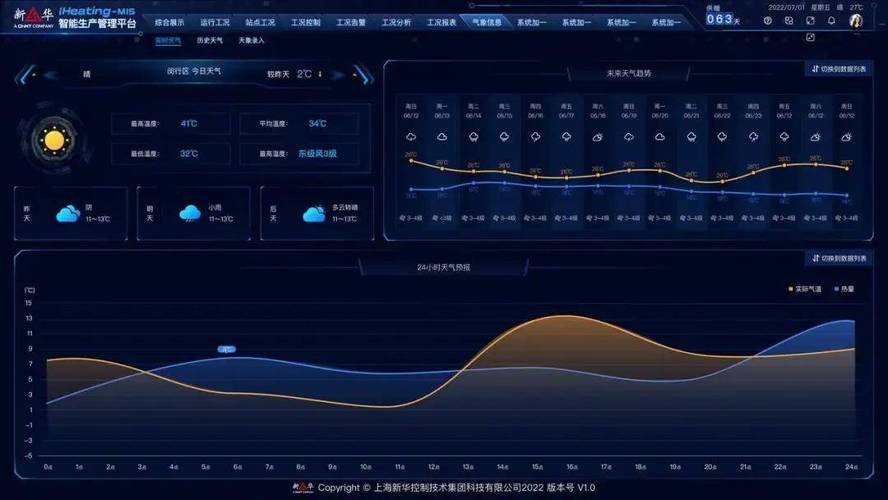

问:SCADA系统已经有监控界面了,现场还非要装HMI吗?

答:要。工程师坐中控室看全局,现场操作员需要的是本地控制、快速响应。SCADA网络一断,如果没有本地HMI,设备直接变瞎子。而且现场HMI可以针对单机深度优化,展示传感器原始值、波形图这类SCADA不常看的东西。最佳实践是分布式架构:本地HMI承担实时控制和故障诊断,SCADA做数据汇总和报表。两者互补,别二选一。

正在发生的变革

正在发生的变革
正在发生的变革

这几年工业界有个趋势很明显:HMI软件架构正在从闭源盒子向Web化、容器化迁移。以前换个背景色都得找原厂改工程,现在用HTML5画界面,CSS调样式,现场人员培训两小时就能改布局。西门子的WinCC Unified、倍福的TwinCAT HMI都开始支持这种模式。✅

更刺激的是AI开始渗入操作层。比如视觉传感器拍到工件歪斜,系统直接在HMI画面上弹出红色箭头标记位置,并推荐调整方案——不用操作员凭经验猜。语音控制也在一些高噪声车间试点了,通过骨传导麦克风捕捉指令,喊“主轴降速10%”比按屏幕快得多。💡

不过话说回来,新技术不是万能药。去年有个示范产线搞了套AR眼镜替代HMI,结果操作员戴上走了两步撞到料架——虚拟信息遮挡了真实障碍物。所以,甭管多先进,人机界面(HMI)的根基永远是安全、透明、可预测。忘记这三个词,就等着产线给你脸色看吧。

哦对了,最后啰嗦一句:如果你的HMI供应商还在推荐800×480分辨率的电阻屏,趁早换掉。2025年了,别让硬件短板毁了你花了百万建成的柔性产线。❗
