统计过程控制(SPC)中控制图的实战陷阱与突破

控制图真的有用,还是自欺欺人?

\n

去年在某精铸厂,质量经理老王拍着桌子骂:“SPC都是纸上谈兵!” 起因是一条产线连续三个月Cpk达标,客户投诉却翻了倍。后来一查——操作工在控制图打点前,悄悄把超差的数据删了。荒唐吗?一点不。这种“假稳态”在业内太常见了。我们总以为上了SPC就万事大吉,可实际上,控制图本身不会撒谎,但人会。

\n

说实话,我入行头五年也犯过同样的病:盲目相信软件自动判异,直到某次因刀具磨损导致的渐进偏移被漏报,整批报废。那次之后我彻底悟了——控制图不是挂墙上的装饰品。

\n\n
统计过程控制控制图异常模式示例图
统计过程控制控制图异常模式示例图
\n\n

选错控制图,比不用更可怕

\n

很多工程师一拿到计量值,下意识就用Xbar-R图。对吗?分情况!如果你测的是单件小批量,或者破坏性检验,Xbar-R的组内变异会严重低估真实过程波动。我见过最离谱的案例:一家医疗器械公司,对植入物的关键尺寸用了Xbar-R,结果过程能力指数CPK超过2.0,老板高兴得要上市。但实际单值移动极差图一画——过程早就不稳了,CPK实际才0.8。

\n

💡 选图要诀其实不复杂:连续生产且子组容易获取的,用Xbar-R;单件流或测量成本高的,用I-MR;计件不良率用P图,缺陷数用U图。千万别图省事!有个快反法则是:先看看数据在时间轴上的自相关。若自相关系数高,直接用传统控制图就是灾难……但那是另一个话题了。

\n

问:我们产线每天产量很大,抽检5个/2小时,这样用Xbar-R图合理吗?

\n

答:典型场景,合理。但要确保子组内是同质性的——同一批原料、同一台机、同操作者。如果2小时内换了料或调过机,你得重新分子组。另外,样本量n=5很经典,不过如果过程偏移量小,可能需要更大的n才能及时检测。还有,控制限更新别偷懒,至少每25个子组后重新计算一次,同时验证过程是否仍受控。

\n\n

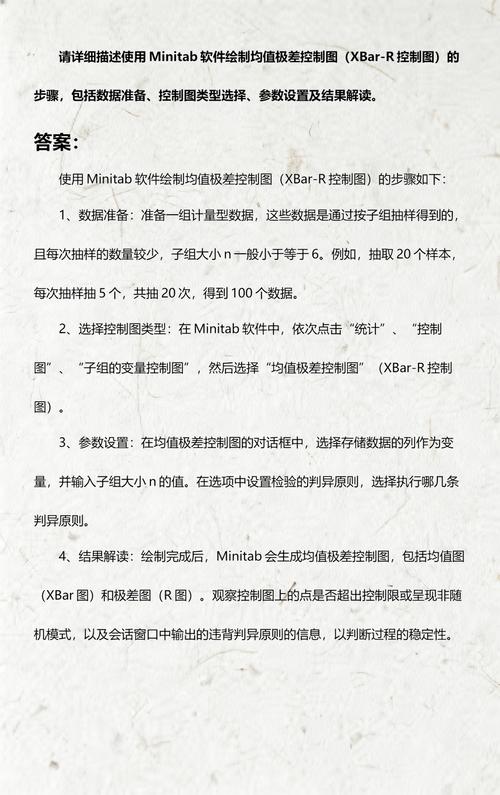

Minitab中Xbar-R控制图绘制步骤
Minitab中Xbar-R控制图绘制步骤
\n\n

数字化SPC:大数据救不了烂管理

\n

现在满世界都在谈工业互联网,SPC也时髦了,实时采集、云端监控、AI预警……看起来很炫酷。但别被忽悠了。我参与过几个智能工厂项目,感受最深的是:传感器数据如果不经过合理的“工程筛选”,直接灌进SPC系统,误报率能高达30%。震动、噪音这些野信号会把控制图变成心电图,操作工眼睛看花,最后直接关掉警报——这事儿在离散制造业太常见了。

\n

❗ 推荐一个切合实际的方案:先做测量系统分析(MSA),确保测量靠谱;再用预防性维护数据或者经验设定“合理上下限”做预过滤,然后再给SPC引擎。这样误报能降八成。另外,有些软件自带“多变量SPC”模块,对付关联参数有奇效——比如热处理时,温度与碳势联合监控,比单打一强太多了。

\n

问:实时SPC系统上线后,一线操作工抵触很大,怎么办?

\n

答:哈,这个痛我太懂了!根本原因有三:一是觉得被电子眼盯着不自在;二是系统警报频繁变成“狼来了”;三是没感受到好处,反而多了额外录入工作。破解要点:第一,必须让操作工参与设定控制规则,他们才是最懂过程的人,比如让他们定义“什么算异常必须停线”;第二,异常响应流程要简化,给出明确处置SOP,别让工人自己猜;第三,实实在在挂钩绩效——不是处罚,而是奖励捕捉到早期隐患的人。某汽车装配厂这么做后,报警响应时间从40分钟降到7分钟。

\n

那些年,SPC教会我的三件事

\n

说到底,统计过程控制不是技术,是管理。工具再花哨,人不用心就是废铁。这么多年摸爬滚打下来,三条铁律烙在心里:

\n
    \n
  • 先区分普通原因与特殊原因。别动不动就调机!普通原因导致的波动你去调,只会越调越差——这是戴明老爷子苦口婆心讲了多少遍的,耳朵起茧了还有人犯。
  • \n
  • 控制图要“活”用,不是死守国标。GB/T4091的八条判异准则很好,但全照搬会累死。结合产品风险和成本,挑三四条关键的用就行。
  • \n
  • 过程能力不足时,先解决中心偏移,再减变异。很多新手急着调参数降Sigma,费半天劲CPK纹丝不动——因为均值根本没对中!对准靶心再谈收紧,事半功倍。
  • \n
\n

客户审厂时总盯着CPK看,恨不得要1.67才放心。这其实是个误区——CPK高不代表过程好,可能只是公差太宽!反过来,CPK低也未必是死罪,如果客户容忍波动范围比你控制得还宽呢?关键在于把控制图给客户看:证明你的过程是稳定且可预测的。有一次,一家德国客户非要逼我们CPK≥1.33,否则取消订单。我们拉出半年的I-MR图,显示过程虽偏但极其稳定,承诺100%全检+补偿方案,客户最终欣然接受。这就是用SPC说话的艺术。

\n

最后啰嗦一句:SPC不是一时的项目,得融进日常。每天晨会花5分钟看控制图走势,比月报分析有用一百倍。真的,试试看。😤
