CAD真的被用对了吗？——一位工业老兵对计算机辅助设计（CAD）的深度反思

上个月去一家做非标设备的厂子，年轻工程师给我看他的“杰作”——一个装配体里密密麻麻几百个零件，却找不到任何配合参考。我指着一个悬空的螺栓问他：“这个怎么装？”他愣了一下，说：“我画的时候没想那么多……”

说实话，这套路太熟了。干了二十年，我见过太多人把计算机辅助设计（CAD）玩成了“计算机辅助画图”。软件操作贼溜，快捷键比我还熟，但设计的东西一落地就出问题。问题出在哪？

CAD不是电子图板，是思维工具

九十年代我刚入行，师傅逼我用铅笔画三视图。一张零号图纸趴三天，改到想吐。但正是那段经历，让我明白了投影关系、尺寸链这些底层逻辑。后来换了AutoCAD，感觉爽上天——复制、镜像、块，效率翻倍。可没多久就发现，很多新人上手快，却连第三角画法都搞不清。图纸上孔位标得漂漂亮亮，实际加工出来互相干涉，因为根本没想过装配路径。

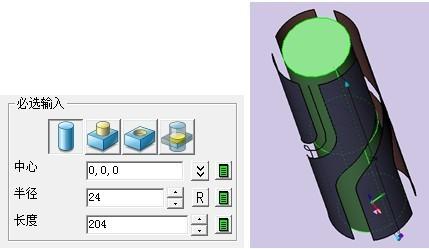

CAD的本质是什么？是设计意图的数字化表达，不是线条和弧。我特别反感那些“先画二维再拉伸”的野路子，因为一旦需要变更，改图能改到你哭。参数化建模才是正途。尺寸关联、公式驱动、配置管理……这些词听起来虚，但你试试做一个系列化产品，就知道全参模型能省多少命。去年一个项目，客户临时要求换电机型号，我五分钟改完，车间直接更新BOM表，没耽误一天工期。旁边用二维拆图的同事，改了三天还没把明细栏调对。

不过话说回来，参数化也有坑。模型建得太僵硬，牵一发动全身，有时还不如局部切除来得干脆。这就考验经验了——哪些地方该柔性，哪些地方该刚性，心里得有杆秤。

三维软件选型：没有王者，只有合适

经常有人问我：“SolidWorks和Inventor哪个好？”或者“要不要上NX？” 这种问题，就像问“轿车好还是卡车好”一样没道理。我自己的工具箱里常驻三个软件：日常非标用SolidWorks，因为上手快、插件多，特别适合快速迭代；碰到复杂曲面或五轴加工，就切到NX，它的同步建模功能在某些修改场景下简直是神技；偶尔跟汽车行业对接，会被迫用CATIA，那玩意儿的层级逻辑至今让我头疼，但不得不服它在大型装配里的稳定性。

❗ 我的血泪教训：别盲目追求高端。去年一个初创团队，老板听说西门子的NX牛逼，硬着头皮上了一套。结果工程师们学了大半年还没完全驾驭，项目进度拖成狗，后来乖乖换回中端方案。软件只是工具，关键看团队能力、产品类型和供应链协同。如果你的供应商都在用SW，你发一堆CATIA原生文件过去，人家连门都摸不着。

💡 一个趋势值得注意：云端CAD正在悄悄改变协作方式。Onshape这类纯云平台，允许多人同时在线编辑同一个模型，版本管理像Git一样清晰。我们团队试用了几个月，对于分散在各地的项目确实方便，但网速一卡，转动模型像看幻灯片，车间老师傅直接摔鼠标。所以目前还是混合模式：设计端用桌面软件，评审和轻量化查看上云。

从设计到制造，那条看不见的鸿沟

很多工程师觉得，我模型建得漂漂亮亮，转个二维平面图，标上尺寸公差，任务就完成了。天真！车间里流传一句话：“设计工程师画条线，工艺人员跑断腿。” 你随手标个R3圆角，也许刀具刚好没那个规格；你画个深孔，不考虑长径比，钻头断在里面骂的还是你。

CAD和CAM的脱节，是大量返工的根源。好在现在有了基于模型的定义（MBD），试图把三维模型作为唯一数据源，直接嵌入PMI信息。听起来很美，实践起来阻力不小：老师傅习惯看二维图，质检需要固定格式的报表，ERP系统仍然依赖物料代码。所以我现在的折中方案是：三维标注+自动生成关键视图，二维图仅作参考，所有变更都在三维模型上完成。这样一来，版本混乱的问题少了很多。

说到版本混乱，必须吐槽一下PDM/PLM。十年换了三个系统，从Windchill到Teamcenter再到现在的3DEXPERIENCE，每次迁移都脱层皮。但话说回来，没有这些系统，成百上千个零件图纸的版本管理根本没法搞。尤其是当设计变更频繁时，你能快速追溯哪个批次用了哪个版本的零件，简直是救命。有一次，供应商拿着一张旧版图纸加工，幸亏PLM里的生效日期戳破了错误，否则几百万的损失就跑不了。

问：现在人工智能对CAD影响大吗？是不是要失业了？

答：这个问题今年被问了不下十次。我的观察是，AI目前更像一个高级助手，而不是替代者。比如创成式设计，你给边界条件和约束，算法能生成一堆你意想不到的结构，轻量化效果惊人。我们试着用它在无人机支架上做了一个方案，减重了30%，强度反而提升。但最终筛选、校验、工程化修改还得靠人。AI能画图，但理解不了“这个零件为什么必须用不锈钢而不是铝”背后的成本、腐蚀环境和客户审美。所以，别慌，但必须学。未来的工程师，很可能一半时间在定义问题，另一半在调教AI，具体画线的那种活儿肯定会越来越少。

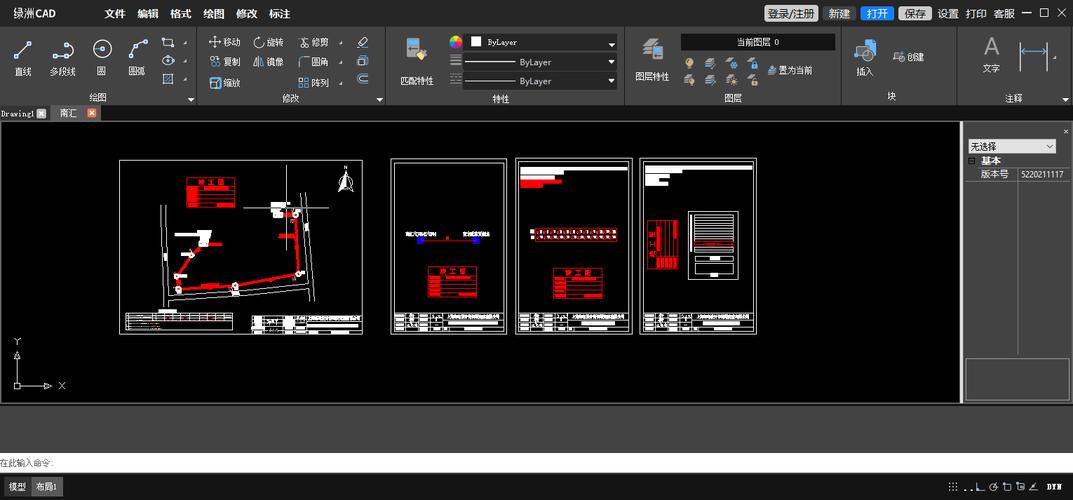

问：小企业没钱上那么贵的系统和软件，怎么提升CAD应用水平？

答：这个问题很实在。我见过三五个人的小作坊，用盗版软件+微信传文件，照样做出好产品。关键不是砸钱，是意识。几点建议：1. 建模规范必须统一，哪怕只有两三个人，模板、命名规则、标准件库一定要建好，这是底线。2. 用好免费或低成本的云协作工具，比如用Fusion 360（对小型团队有免费版）或者云盘配合本地软件，至少保证版本不混乱。3. 强制培养参数化习惯，别图快。前期多花半小时建个活模型，后期能省半个月改图时间。4. 多下车间，多看自己设计的零件怎么加工、怎么装配，这比任何培训都管用。对了，别心疼买标准件库的钱，一个气动元件自己画一小时，错一个尺寸全盘皆输，而现成的库几块钱一个模型，带物料信息还不出错。

夜深了，看着电脑里下一个项目的模型树，又得开始新一轮的推敲。CAD这玩意儿，说到底，还是得带着脑子用。工具越先进，人的思维就越不能偷懒。与诸君共勉吧。
