工业现场总线二十年踩坑记:从PROFIBUS到TSN,通信那点事

2005年,我第一次在现场调PROFIBUS-DP,被终端电阻搞到凌晨三点。那晚的蚊子——比示波器上的波形还让人想骂娘。通信闪断,DP站一个一个掉,然后再一个一个回来,循环往复。后来才找到原因:某个DP头的终端电阻没拨到位,虚晃一枪。说实话,搞自动化的,谁没被总线干倒过?PLC跑得欢,总线一塌,全是废铁。

现场总线,到底是个啥玩意儿?

说白了,就是设备间说话的语言。简单粗暴如Modbus,一条指令丢过去,数据就回来了,裸奔在RS-485上,9600bps能跑完的事绝不多花一毛钱。弯弯绕绕如PROFIBUS,报文里恨不得塞满诊断信息,状态机复杂到让你怀疑人生,但调通了之后——真稳,尤其是那个等时同步模式,压机控制丝般顺滑。再往后PROFINET来了,直接走以太网,带宽暴涨,拓扑灵活,还能跟IT系统眉来眼去。最近几个项目,我们清一色推PROFINET,理由?交换机一换,环网冗余搞定,维护省心。
工业现场总线PROFIBUS-DP接头终端电阻错误拨码
工业现场总线PROFIBUS-DP接头终端电阻错误拨码
不过,运动控制圈子里,EtherCAT信徒上头得很。它的“飞读飞写”机制,本质上是把以太网帧当火车,各站点就是沿途车站,数据不请自来地上下车,延迟贼低。倍福系,基本闭眼入。但你要是西门子全家桶,那肯定是PROFINET IRT,时间调度、带宽预留,多轴插补照样拿捏。我做过一次测试:64轴以下,EtherCAT成本优势明显;超百轴大系统,PROFINET的诊断和网络弹性更胜一筹。所以,别问谁更好——看清主子是谁。

踩过才懂的坑

接地。接地。接地。重要的事说三遍。现场那乱七八糟的变频器、电焊机,谐波起来后,总线的屏蔽层要是没接好,波形直接变茅草。曾经一个水处理项目,莫名其妙的PROFIBUS断站,交叉排查两天,最后发现是电机接地线被施工队焊在了总线电缆的屏蔽网上——气得我连午饭都没吃。

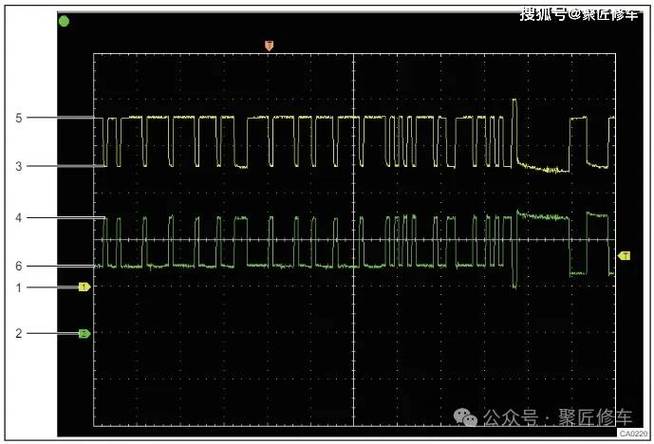

工业现场总线PROFIBUS波形干扰前后对比示波器截图
工业现场总线PROFIBUS波形干扰前后对比示波器截图
终端电阻是另一个万年梗。Modbus串接时,两端必须加120欧,少一个,信号反射能让你数据飞花;多一个,驱动能力拉胯。PROFIBUS更刁钻,每个DP头内置电阻,要求首末站ON,中间站OFF。有一次调试新产线,一切正常,但每到下午两点就全体断站一次。后来发现,是车间温度升高,一个DP头的拨码因为热胀冷缩自己跳到了ON——玄学吗?但我真碰到了。 APL(Advanced Physical Layer)这个新东西,值得多唠叨两句。去年汉诺威展,看到10Base-T1L跑在一根双绞线上,供电加通信,最远1000米,直接把传统4-20mA送进了坟墓。过程自动化领域苦电缆久矣——本安、隔爆、非本安,线缆类型多得虐死采购。现在一根两芯线,既传数据又供现场表,故障点骤减。我们已经在罐区试用了一批,至今没掉过链子,就是价格……再等等会更香。

QA:你关心的那些纠结

QA:你关心的那些纠结
QA:你关心的那些纠结
问:老旧产线改造,原来用的PROFIBUS,要不要换成PROFINET?成本高吗?
答:这事儿真得细算。如果设备本身没罢工,又没有新的智能需求(比如振动监测、仪表联网),保持原样最明智。换网关、换电缆、重新组态调试,工时和物料加起来,老板脸色不会好看。但如果你已经遇到备件难买,或者想逐步融入工业互联网,那就可以用PN-PB耦合器过渡——新设备上PROFINET,老家伙继续跑PROFIBUS,稳当,还不耽误后期扩产。 问:现场用了一堆Modbus设备,怎么统一进上层系统?
答:串口转以太网网关,这玩意儿便宜又好用。但千万别买杂牌。我吃过亏:一批便宜网关,Modbus TCP轮询间隔一短就死机,最后全部换成正大牌子,加了看门狗电路的那种。另外,如果设备过多(超过30台),建议用Modbus RTU转PROFINET的网关协议栈,避免RS-485总线的堵塞问题。别忘了,多串口轮询时,超时和重试策略要设好,否则那个慢啊,连操作工都觉得不对劲。 问:TSN是不是要把现有工业以太网一统江湖了?
答:TSN(时间敏感网络)的确在造势,但短期内还无法完全替代已有的工业以太网协议。它更像是一个底层增强,让标准以太网也能保证确定性。各大厂商已经在往TSN上靠了,比如PROFINET over TSN,EtherCAT也有开放架构。但我估计,大规模落地还得三五年——除非你新上一套全数字化的黑灯工厂,可以从头规划。现阶段,选成熟协议,关注TSN演进路径就行,别当小白鼠。

几点扎心的建议

几点扎心的建议
几点扎心的建议
✅ 诊断工具的钱不能省。BT 200之类的便携式检测仪,两千块钱的事儿,能让你少掉一半头发。Bus Tester一挂,报文一目了然,断站原因、波形质量、甚至哪个站的重发次数都能看到。别老用万用表瞎蒙了。 💡 文档别做样子货。网络拓扑图、DP地址分配表、GSD文件版本……这些纸上一清二楚,是半夜抢修时你的护身符。我见过太多项目,调试一完,资料就丢,等过两年故障一来,哭都找不着调。 ❗ 备件!备件!DP头、终端电阻、甚至预制电缆,搞一小批锁在柜子里。老板觉得浪费钱?给他看看停线一分钟损失多少——他就会掏钱了。 行了,说得够多了。下次现场再碰到通信闪断,记得先查接地——血的教训。
