无损检测（NDT）那些坑：一位老法师的焊缝检测碎碎念

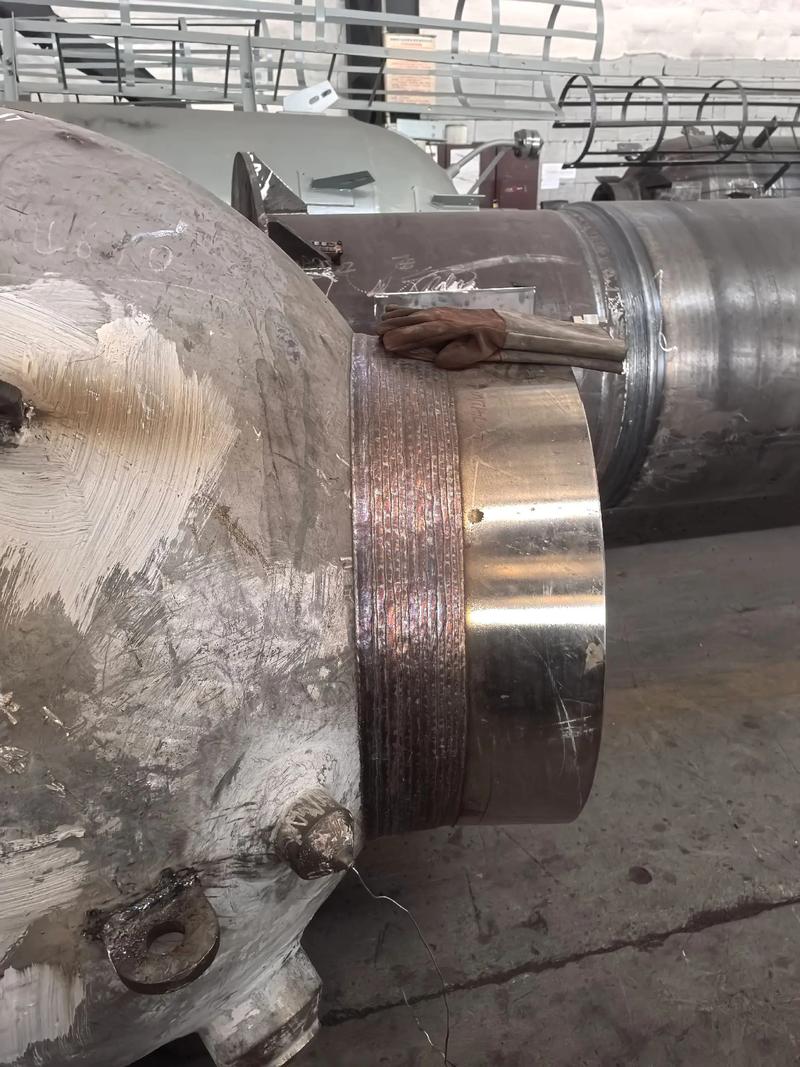

干了二十多年NDT，每每想起入行时那个低级失误，我都想找个地缝钻进去。那天检测一台反应釜环焊缝，拍完片子就自信满满地写报告：未发现超标缺陷。结果水压试验时——“咝”的一声，一道细水柱从焊缝热影响区飙出来…… 当时车间主任看我的眼神，至今难忘。💀

射线检测的盲区：不是所有裂纹都会在底片上现身

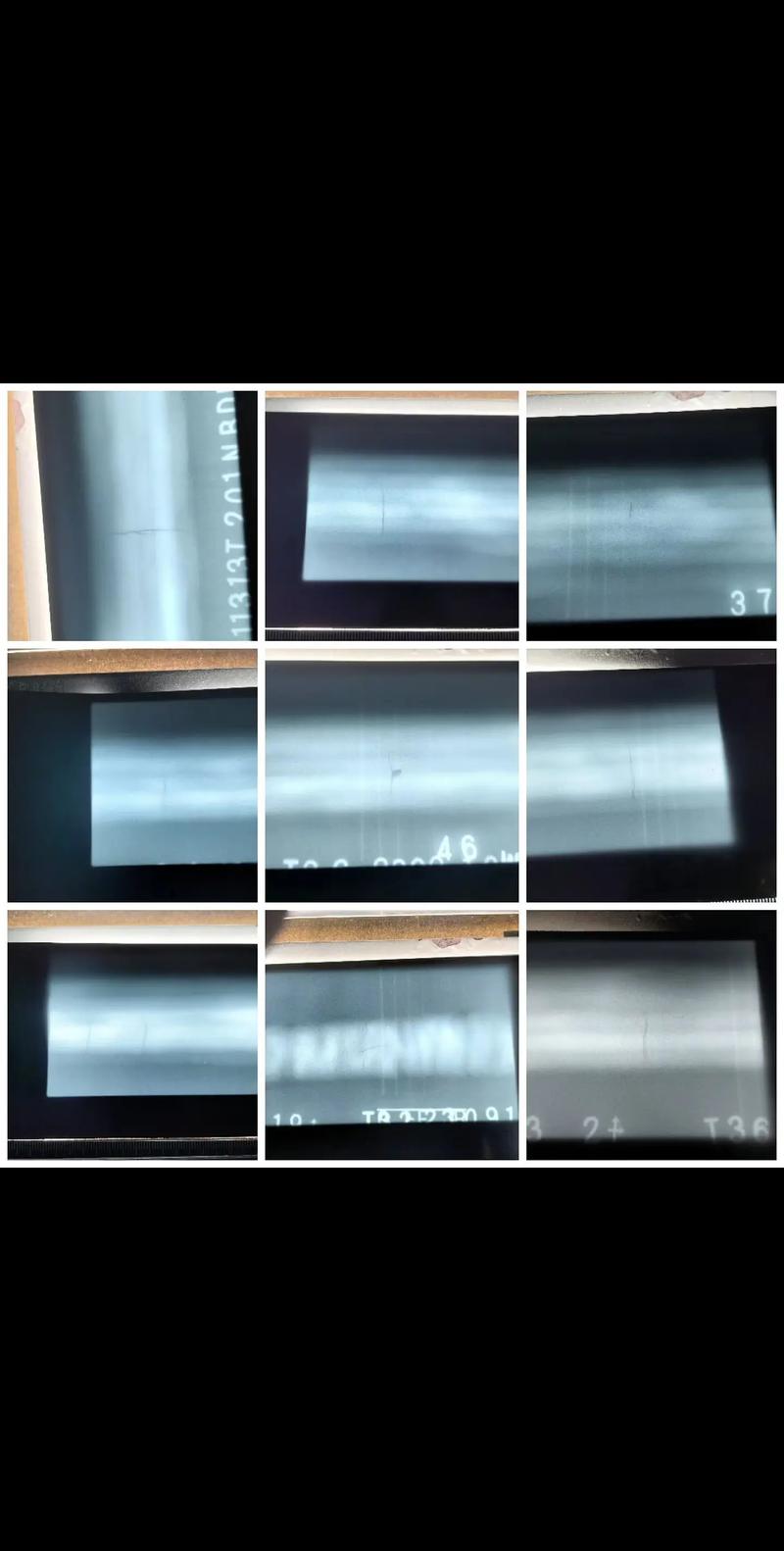

很多人迷信RT，觉得底片就是上帝视角。说实话，底片对体积型缺陷确实敏感——气孔、夹渣跑不掉。但要是碰上致命的面状缺陷呢？特别是应力腐蚀裂纹或未熔合，如果它的取向与射线束有个十几度夹角，那在底片上可能就是一条若有若无的灰线，甚至完全隐形。记得有次复审一张底片，初评评为合格，我盯着看了半小时，总觉得热影响区那条“伪缺陷”太规则了…… 后来上相控阵一扫，好家伙，整圈未熔合，长度接近200mm！😱 这要是放出去，锅炉运行起来后果不堪设想。

所以我才说，RT不是万能药。尤其现在特种设备安全技术规范越收越紧，对横向裂纹检出率的要求，让单纯依赖射线的老旧思维漏洞百出。

相控阵超声：神器？还是另一种陷阱？

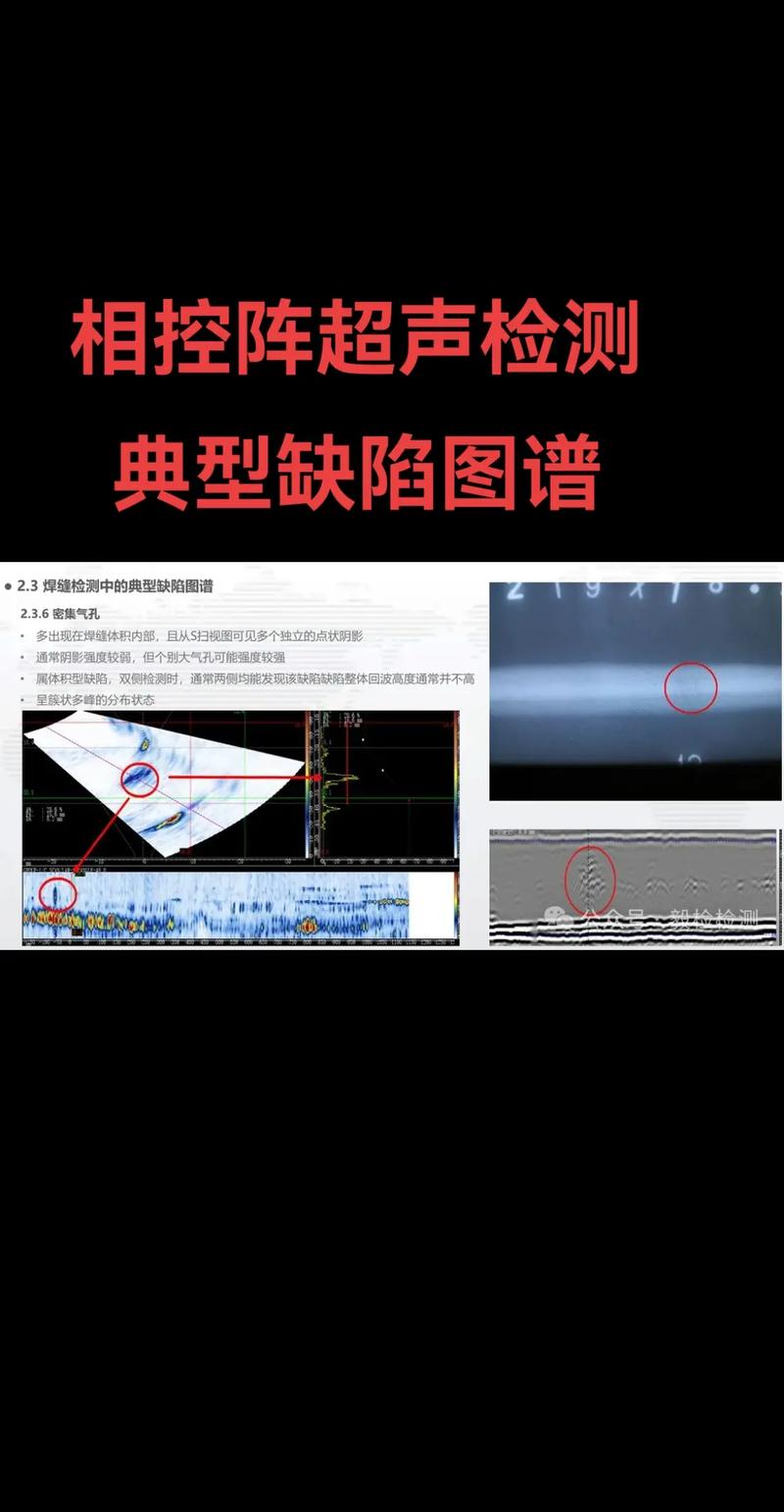

这两年PAUT几乎成了焊缝检测的标配。灵活、速度快、数据可记录……确实香。不过话说回来，PAUT玩得转的前提是——你会调声束，懂聚焦法则，还得有扎实的工艺验证。否则还不如传统超声靠谱。我见过一个年轻小伙子，把设备参数一导入，线扫、扇扫图出来就敢下结论。拜托，波型转换和底面迟到回波导致的伪信号，你区分清楚了没？去年帮一家第三方机构复核数据，发现他们把根部内凹当成了未焊透，整段焊缝被误判返修，浪费了十几万……

问：PAUT能完全替代RT吗？

答：不能！至少目前还不能一刀切。PAUT对体积型缺陷的定性定量存在天然短板，而RT在这方面有绝对优势。更关键的是，缺陷形貌的重建——像裂纹尖端扩展趋势、气孔群的分布形态，RT一张底片一目了然，PAUT的成像再炫，也是基于声场计算还原，缺乏直观性。我个人建议：关键承压环缝，PAUT + RT交叉验证最稳妥。那些宣称“PAUT全面取代RT”的，要么是设备销售，要么是没吃过亏的理想主义者。

数字射线DR的尴尬：像素不能解释一切

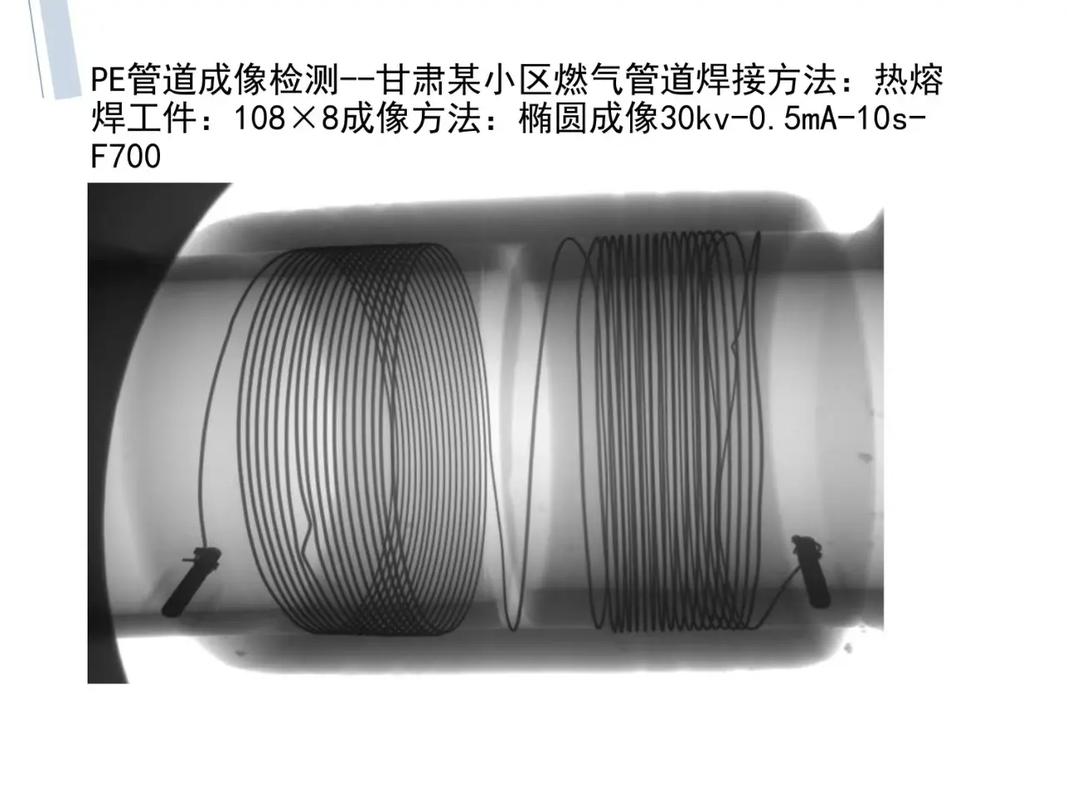

DR成像快，不用洗片，动态范围爆表。但是！它的空间分辨率受限于探测器像素尺寸，对于微细裂纹的检出，有时候还不如传统胶片。去年我们做一批薄壁小径管对接焊缝，DR检出率竟然比RT III级胶片低了15%——这个数字让我后背发凉。焊口数量大，业主催得紧，拍片效率是上去了，可万一漏检一个致命缺陷，责任谁扛？所以后来我们坚决要求：DR只用于腐蚀减薄或面积型缺陷扫描，焊缝内部质量还得回归老法子。

问：TOFD为什么有时候会漏掉近表面缺陷？

答：这得从TOFD的原理说起。它利用的是衍射波，可是纵波传播路径上，表面盲区是天然存在的。靠上表面波盲区大概在3-9mm，下表面受底面波干扰，也有类似深度范围。如果你的工件厚度小，或者缺陷离表面太近，衍射信号就被表面直通波或底面反射波吞没了，压根不给你看。所以标准里明确要求，TOFD必须补充常规横波斜探头扫查表面盲区。我见过太多审计项目，报告里TOFD图谱干干净净，结果磁粉一拉，表面裂纹赫然在目。这种低级错误，都是被“自动化”惯出来的。

表面准备：被忽视的魔鬼细节

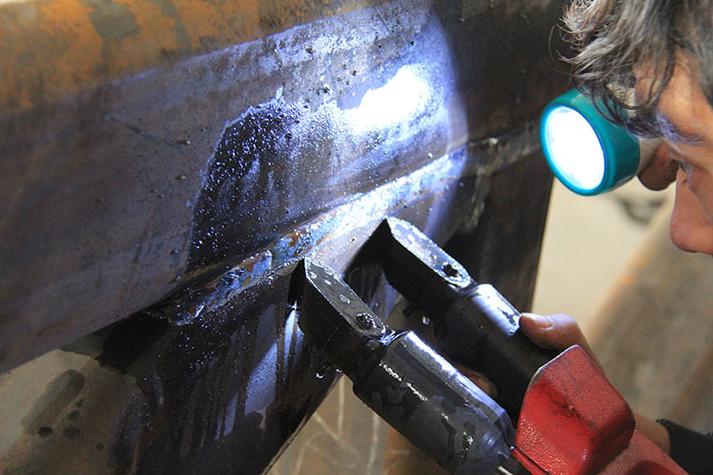

做表面检测（MT/PT）时，很多人连油漆、浮锈都不认真打磨就去磁化，结果伪显示一大堆，真裂纹被掩盖。有一次检测一个在役球罐支柱角焊缝，打磨工偷懒，只粗略刮了几下，我让上着色渗透探伤，结果红色指示像开了花一样，根本不是裂纹特征，而是油漆残留造成的渗透液滞留。全队加班重新打磨，折腾到凌晨三点——就为省那半小时打磨工夫，值得吗？

问：涡流检测在换热管上有多可靠？

答：涡流对管壁减薄、点蚀很敏感，但它的命门是检测深度。传统涡流只能看到表面及近表面，稍微深一点的内壁缺陷就瞎了。虽然后来有远场涡流（RFT），能穿透管壁，但信号处理复杂，很容易受支撑板、管板信号干扰。我们厂曾发生过一起教训：RFT检测合格的钛管，水压时仍泄漏，拆出来一看，管子内壁有纵向过烧裂纹，因为裂纹方向与线圈运动方向平行，涡流压根不感应！所以现在对钛管，我们一定要求补充旋转超声检测（IRIS），虽然慢，但看得清。这就是血的教训换来的硬规定。

以人为本：再牛的技术也敌不过“差不多先生”

聊了这么多设备、方法，最后我想泼一盆冷水。NDT的核心从来不是机器，而是人。你可以花几百万买最先进的超声相控阵设备，但操作员要是连校准试块都不愿仔细校对灵敏度，图谱分析全凭自动判伤按钮，那结果毫无意义。我总跟徒弟说：别看屏幕上的红红绿绿多漂亮，你得听得懂声波在金属里怎么旅行——碰到晶粒边界它会散射，遇到粗晶它会衰减，穿过异种钢焊缝它甚至会发生畸变。这些经验，设备给不了你，AI也代替不了。✅

所以每次接大项目，我都会亲自带队做工艺验证。试块和工件材质、热处理状态、表面粗糙度必须一致，耦合条件要模拟最恶劣情况。你糊弄它一时，它要害你一辈子。这话糙理不糙把？

写到这儿，又想起那个水压试验的下午。阳光透过车间天窗，照在那道毫不起眼的泄漏点上，美得刺眼。NDT这行，就是在和物理规律较劲，容不得半点侥幸。好了，我得去现场了，新到的一批换热器管板角焊缝等着做30%抽检——又是提心吊胆的一天！😅
