计算机辅助设计(CAD)正在被重新定义:从二维绘图到生成式设计的工业实战

前几天跟一个老工程师聊天,他说他们公司还在用 AutoCAD 2007……我真的差点把咖啡喷出来!都 2024 年了,还在抱着十几年前的版本不放,理由是“够用”。够用是够用,但你不知道你错过了什么。 说实话,CAD 这个行当,变化快得让人头晕。十年前我们还在争论二维和三维哪个好,现在呢?云协作、生成式设计、数字孪生……新概念一波接一波。不过话说回来,很多新东西并不是噱头,确实能解决一些让人头疼的实际问题。

云 CAD 协作:团队不再鸡同鸭讲

以前做项目,最怕的是什么?版本混乱。一个零件图改了三版,发邮件传来传去,最后生产线上干出来的东西跟最新的设计压根对不上——这种破事儿我相信每个工程师都遇到过。 后来有了基于云的 CAD 平台,比如 Onshape、Fusion 360 的团队版,情形就完全不一样了。实时协作,就像 Google Docs 那样,几个人同时在一个模型上改,谁在改哪里一目了然。而且历史版本自动保存,再也不用担心误删或者覆盖。
多人在线协同编辑3D机械模型
多人在线协同编辑3D机械模型
当然,云端的东西,很多人担心安全。但说实话,现在主流的工业云服务,安全措施比大多数公司自己的服务器强得多。而且异地协作的便利性,在疫情期间已经被充分验证了——那时候工厂封了,但设计不能停,全靠云 CAD 撑着。 一个真实案例:我们合作的一家设备制造商,总部在德国,设计团队分散在中国、印度和巴西。他们用云 CAD 做联合设计,把通信延迟控制在毫秒级,设计迭代速度提升了 40%。以前一个跨国评审要等一周,现在打开链接同步标注,半天解决。 问:云 CAD 对硬件要求是不是很高?我们公司电脑配置一般。 答:这就是个误区。云 CAD 的核心计算都在云端,你的电脑只相当于一个显示终端,所以哪怕是用轻薄本也能跑大型装配体。当然,网络得稳定,这是前提。不过现在工厂里千兆光纤都很普遍了,问题不大。 问:如果网断了怎么办?不能干活? 答:老实说,确实会受影响。不过大部分云 CAD 都支持离线模式,可以先在本地缓存一部分模型,等网络恢复再同步。但真要长时间断网,那说明你们工厂的基础设施得升级了,这年头没有网,别说 CAD,啥都干不了。

生成式设计:AI 把你的脑洞捅破

如果说云 CAD 是工作方式的革新,那生成式设计就是对工程师脑容量的极限挑战。这个功能我最初是在 SolidWorks 里看到的,后来 Autodesk 也出了 Generative Design,玩法差不多——你告诉它约束条件:固定点、载荷、材料、安全系数、制造方法,然后它给你“变”出几十种甚至上百种结构方案。 第一次用的时候,我看着屏幕上那些像外星生物骨骼一样的形状,真的是又惊又喜。有些方案完全是反直觉的,但经过有限元分析,强度刚度竟然全都满足,而且重量减轻了 30% 以上。
生成式设计优化航空支架的格架结构
生成式设计优化航空支架的格架结构
不过这东西也有坑。AI 生成的形状往往奇形怪状,传统机床根本加工不出来。所以必须配合增材制造(3D 打印)才能实现。可问题是,工业级 3D 打印的成本还是不低的,而且后处理麻烦。所以生成式设计目前主要用在航空、医疗这些不计成本的领域,或者像赛车零件那样小批量、高性能的场合。 问:生成式设计会取代工程师吗? 答:开什么玩笑。它只是个工具,而且是很蠢的工具——需要你精确地定义边界条件。你要是少给一个载荷,它就敢给你整出一个根本不能用的废品。说到底,人的经验还是决策的核心。AI 帮你探索可能性,但选哪个方案、怎么优化工艺,还得靠人。

数字孪生与 CAD 集成:在虚拟世界里试错

这两年数字孪生(Digital Twin)特别火,但很多人搞不清楚它跟 CAD 模型有什么区别。简单说,CAD 模型是“死”的,而数字孪生是“活”的——它跟物理实体实时连接,包含传感器数据、运行状态、历史记录。 在机械设计阶段,我们就可以把 CAD 模型跟仿真环境打通,做成虚拟调试(Virtual Commissioning)。比如设计一条自动化产线,先用 CAD 把设备、机器人、传送带建模,然后导入仿真软件,让虚拟 PLC 跑逻辑。你会发现干涉、节拍瓶颈、传感器盲区等等问题,在物理搭建之前就全部暴露出来。

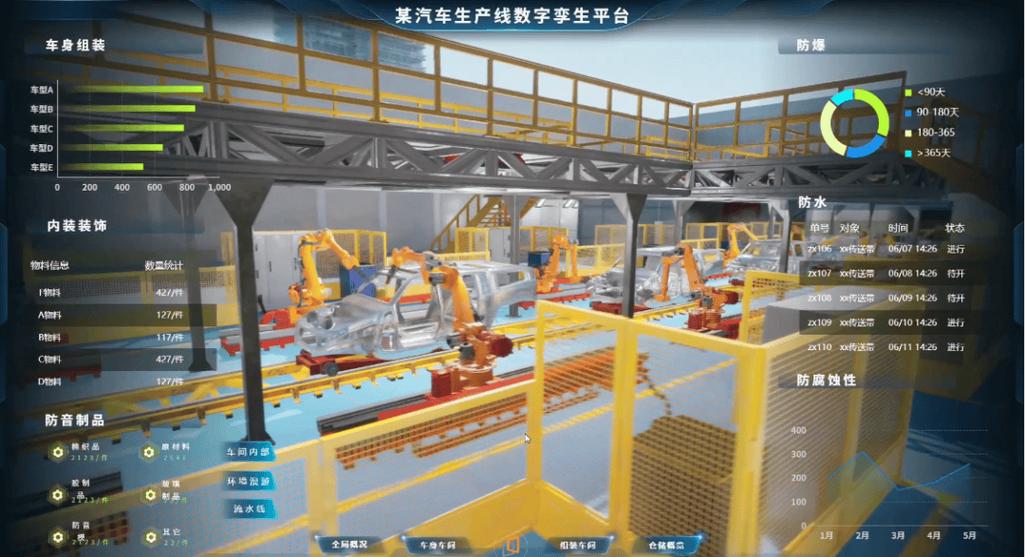

汽车焊接产线的数字孪生虚拟调试场景
汽车焊接产线的数字孪生虚拟调试场景
我们去年一个项目,机器人工作站调试。传统的办法是等设备进场,工程师在线边编程,搞了三个星期才跑顺。后来我们强制先做虚拟调试,仿真里解决了 80% 的问题,现场只用了五天就投产。老板高兴得请我们喝酒,说这虚拟调试花的钱太值了,比现场反复改节省了十几万。 所以说,CAD 现在真的不只是画图了。它是整个产品生命周期的数据源头。从概念设计到仿真,到工艺规划,再到制造执行,甚至到售后维护,CAD 模型一路被“喂养”更多信息,最后变成数字孪生,持续创造价值。 问:我们小公司,上数字孪生是不是太高端了? 答:看你怎么定义“上”。如果是指买一堆昂贵的软件平台,那确实肉疼。但你可以从局部开始,比如先做个关键设备的三维标注模型,把装配工艺信息加进去,车间工人用平板查看,这就算最粗糙的孪生应用了。慢慢来,别想一口吃成胖子。 多说一句,千万别陷入工具论的陷阱——觉得买了某款软件就万事大吉。真正重要的,是流程和思维的转变。CAD 只是载体,你的设计意图、工艺知识、协作文化,这些才是灵魂。
