机械加工（切削）现场实录：那该死的振纹到底从哪来的？

干了二十年机加，昨晚又被车间老王头一个电话吵醒——“这活儿又振了！刀片崩了三片，工件快废了！” 我揉着眼，心想：这他娘的，不是参数调调就能完的事。振纹，你越怕它越来。说实话，搞切削的，谁没被这玩意儿折磨过？

振动这头野兽，就藏在你每一次走刀里

机床主轴一响，刀尖刚触到工件，那个高频尖叫就出来了。刺耳。进给刚加上去，活脱脱的镜面突然爬满鱼鳞纹。💢 老板站你身后，脸比工件还黑。你回头调转速，降切深，换刀片……一套组合拳下来，振纹有时候真就没了——但有时候它还在，甚至更欢了。邪门儿。

振动这东西，说白了就三类：受迫振动、自激振动、还有悬伸过长引起的偏摆。受迫的还好说，换个主轴轴承，查一下皮带轮平衡，兴许能消停。自激的——又叫颤振——才叫真混蛋。它自己跟自己较劲，切削力一波动，系统刚弱就共振，跟跷跷板没完没了。薄壁件？三米长刀杆？别说了，都是祖传难题。✅ 好在这些年高速切削普及了，有时候故意把转速踩进稳定区，反而消停了，这招我跟谁都没说过。

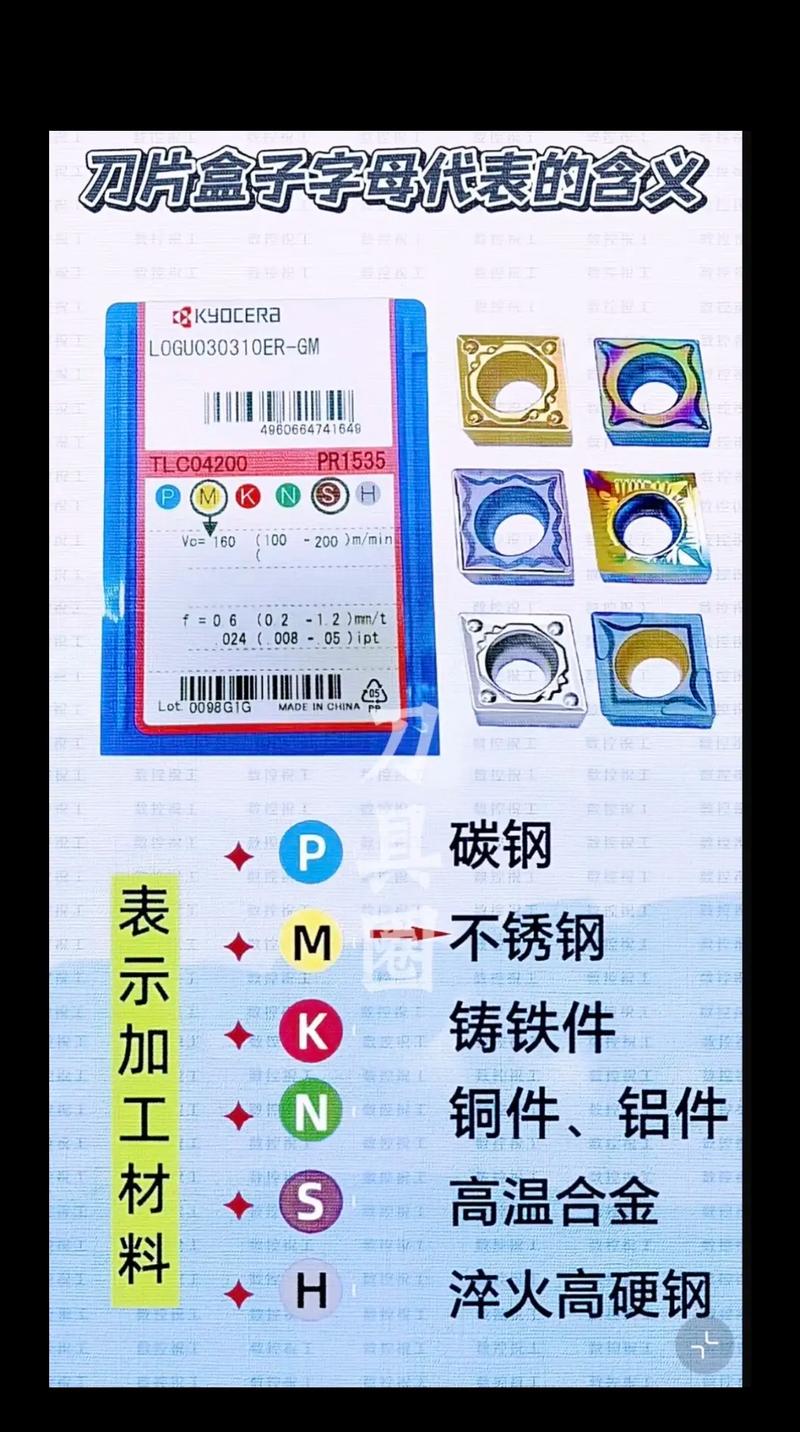

刀片盒子上印的参数，你当真了？

刀片商给的推荐值，vc=280，f=0.3，ap=2……你原封不动抄进程序。结果活蹦乱跳。为什么呢？你床子刚性足吗？你夹具压得实吗？工件顶针甩不甩？人家在恒温实验室里测的，你那车间夏天往四十度蹦，冬天像冰窖，切削液浓度忽高忽低，能一样？所以参数这事儿，我向来就一个字：试。别全信，也别不信。先砍掉30%线速度，走刀放大一点点，切深降下来，听听声儿，摸两下工件，再决定。

问：振纹出现了，我是不是该马上降转速？
答：未必！有时候降转速正撞上固有频率，死得更惨。你先听声音——如果嗡鸣尖锐，可能得升转速；如果低沉发闷，降转速反而有效。再不行，换刀尖圆角，或者干脆上阻尼刀杆。⚠️ 别一根筋，否则一晚上废一堆活儿，班组长能掐死你。

材料耍起性子，比人难哄

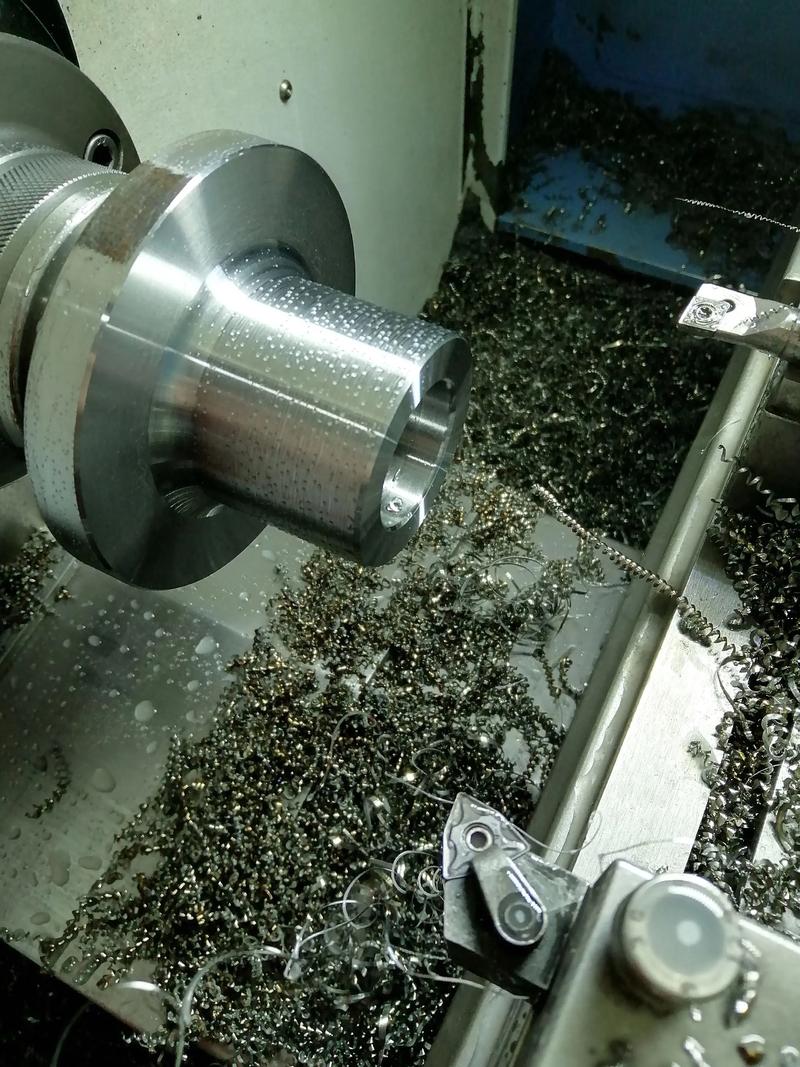

去年接了一批钛合金航空件。那家伙，加工硬化快，导热差，刀尖跟火筷子似的。我平常干45钢那套根本不灵。切屑刚出来就粘刀刃，积屑瘤一分钟长成山，然后嘭一下崩掉，刃带一块儿带走。没办法，只能上内冷刀具，涂层改用AlCrN，切速慢到四十米，大流量浇着，还断屑。钛合金这货，你越舍不得冷却，它越给你难看。不锈钢也有这毛病，但轻点儿。高温合金？🤯 做一批废一批，我师傅当年直接甩扳手，说“这单不接了！”

话又说回来，新材料催生新工艺。现在用高压冷却、微量润滑(MQL)，甚至干式切削，在某些场合反而比传统浇注强。比如加工铸铁，干切、吸尘，干净利落，还没环境污染——车间小姑娘都敢穿白鞋了这是玩笑。❗ 不过薄壁铝件干切？分分钟热变形，0.01mm的公差就飞了。所以得因地制宜，别看着文章就上头。

老炮儿的私房经验，不一定写进手册

干了这些年，有些野路子真管用：刀杆悬伸太长时，绑一圈橡胶管能吸振；精车时在刀尖上蘸一下切削油，光洁度能提一级；程序里 G96 恒线速后面跟个 G50 限速，别问为什么，就是防止飞车。机床老了，丝杠有间隙，反向时要加暂停——G04 P500 半秒就够了。有时候，找一片合适的铜皮垫在刀垫底下，嘿，振纹说没就没了。你说这有科学道理？可能就是个刚柔匹配吧，但管用！

问：现在都智能机床了，自动抑制振动，我们这些经验是不是没用了？
答：智能是趋势，但你信得过那传感器？灰尘、切削液溅上去，信号乱跳。自适应控制有时候自作聪明，反倒把参数调得乱七八糟。人机结合才是王道——你盯着负载表，听见异响就拍急停，机器记录数据帮你分析，但决策还得靠人。毕竟，振纹这种玄学，有时像极了女人心……呸，像极了精密艺术。💡 所以，经验永远有市场。

说到底，切削这行，玩的就是一个动态平衡：刚性、阻尼、激励力的三角恋。机床本身、刀具、工件、装夹，哪个环节渣一点，振动就钻空子。车间里转一圈，耳朵比眼睛好使——听轴承有没有干磨声，齿轮有没有周期性咔哒，甚至电动机的嗡嗡声变调都是线索。有次我硬是靠听，判断出尾座套筒里头进了铁屑造成轻微摆动，导致细长轴车得一截粗一截细。拆开一清，成了。

下次再碰见振纹，别急着砸机床。先点根烟，绕着它转两圈，想一想：是不是刀钝了？是不是棒料悬得太长？是不是顶尖该修了？是不是你走刀方向错了？有时候，换个路径让切削力朝刚性好的方向顶，直接破局。顺铣改逆铣，或者反过来，都有奇效。这些小技巧，书本上不一定会教你，那是车间里泡出来的味儿。

机床还在转，订单不会停。你治不了振动，它就治你。今晚要是再响电话，我可能直接说：“开视频，让我听声！” 😄
