万吨压机旁的那一刻
第一次站在8000吨液压机边上，那感觉——不光是耳朵轰响，整个心脏都跟着压机的节律在跳。通红的大钢锭，像一块软糖似的被上下砧揉捏，没几秒就变了形状。说实话，书本上学的“塑性变形”四个字，在这里才有了实感。
我们总说锻造是“打铁”，但现代锻造早就不是那回事了。特别是精密模锻，零件出来后几乎不用再加工，尺寸能控到几个丝。靠什么？靠模具的精准设计、靠模拟软件的反复优化、靠对材料流动应力那一条曲线的精确把握。
模具设计：从“大概齐”到微米级模拟

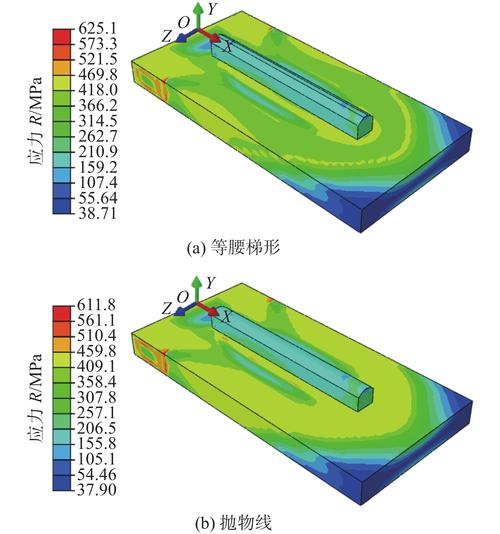

我刚入行那会儿，设计模具基本靠手册公式加经验。老师傅说，飞边槽多宽、圆角多大，“大概这个数就行”。结果呢？不是折纹就是充不满，改模改到崩溃。现在可好，年轻一代上来就Deform、Simufact。模拟里能看到金属怎么流动，甚至能预测模具哪里先开裂。💡 不过可别迷信软件——边界条件设不准，摩擦因子差0.1，结果就差老远。还得靠人去校准。
自由锻这两年也没闲着。风电主轴、船用曲轴，越做越大，上百吨的锻件，加热规范、压下制度全得重新摸索。聊个真事：我们搞一根超长转子，第一次干，心部晶粒度怎么都做不合格。后来把镦粗比从2.5调到3.2，再配合两次正火，总算达标了。那种煎熬，没干过的人体会不到。
问：锻件为什么出现裂纹？从源头怎么防？
问：锻件为什么出现裂纹？从源头怎么防？答：裂纹来源很杂，但八成出在原材料和加热工艺上。比如钢锭冒口切除不够，中心疏松带到锻件里，一受力就裂。还有就是加热速度太快，内外温差应力超过材料强度，尤其高合金钢，冷炉装料必须低温慢速升温。另外，终锻温度过低，塑性很差，锤击狠了也裂。预防就是：严控原材料质量、用阶梯加热、避免低温锻造。实时测温仪别省，红外测温枪有时候不准，最好用热电偶。
冷锻与温锻：谁说锻造必须烧红？
汽车传动轴上的花键，很多就是室温下直接挤出来的，这叫冷锻。冷锻件表面跟镜子一样光，强度还高，因为加工硬化。但模具压力巨大，动辄2000MPa以上，模具材料得用高端粉末钢，涂层也得跟上，DLC或者TiN。一套模具能打五万件就算不错了，模具费摊下来也不便宜。所以批量小了不划算。
温锻是个折中路线。把钢材加热到再结晶温度以下某个范围，比如600～800℃，变形抗力比冷锻低不少，氧化又不太重。这几年在一些形状复杂的轴齿类件上用得多了。但温锻设备要求特殊，加热要精确，还得防氧化保护。
问：自由锻和模锻成本如何权衡？
问：自由锻和模锻成本如何权衡？答：这个纯看量。单件几吨重的锻件，你开模具？模具费就得几千万，周期半年起，除非你是航空发动机的钛合金框，必须模锻保证流线。否则自由锻加少量机加工，综合成本更低。要是产量上万，模锻的优势就大了，材料利用率从自由锻的50%能提到80%以上，省下的料钱很快抵消模具费。但模锻的前期开发投入，对很多小企业是个坎儿。
未来锻造：数字孪生与绿色加热
我现在最兴奋的是数字孪生。把整个锻造车间搬进虚拟世界，加热炉、压机、操作机全连起来。工艺还没干，虚拟先跑一遍，连淬火后的残余应力分布都能预测。✅ 我们刚上的系统，叶片锻件试制周期从三周缩到一周，报废率降了40%。
还有加热炉的节能，不可小视。以前用老式室式炉，效率低得吓人。现在换蓄热式烧嘴，废气余热回收预热空气，能节省燃气30%。而且控温精度±5℃，对高合金钢太重要了。
搞锻造，的确是又累又脏的活儿。但看着一块钢坯在模具里变成精致的零件，那种掌控材料的快感，挺上瘾。就像老钳工说的，我们这是在“驯服”金属。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：锻造工艺手记：从一锤定音到数字孪生 https://www.dachanpin.com/a/tg/66528.html
