测量系统分析(MSA)——你的数据真的可信吗?

上个月,一家汽配厂的质量经理老周给我打电话,语气里全是无奈。他们给主机厂供的轴类零件,连续三批被退货——理由是孔径超差。但内部检测明明合格。跑去客户现场一对数据,对方的千分尺和自家的千分尺,读数差了0.02mm。就这点偏差,几十万货款打水漂。老周在电话里叹气:“早该做MSA的,真不该省那几天时间。”

我听完没说什么。这种故事在制造业里简直太常见了。说实话,很多工厂直到被罚款、丢订单,才想起测量系统分析(MSA)这个词。可笑的是,有些厂甚至以为买把贵点的量具就算搞定——真是天大的误会。

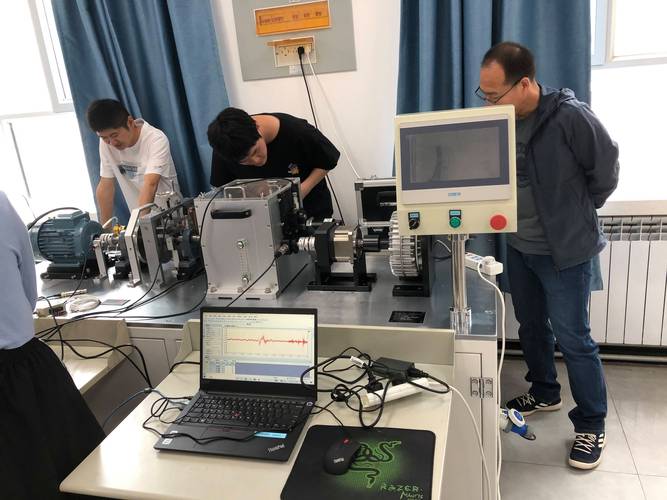

机械零件测量系统分析现场
机械零件测量系统分析现场

测量系统分析,说白了,不是看你的卡尺有多贵、三坐标有多高级,而是看整个测量过程产生的数据能不能真实反映零件状态。人、机、料、法、环,哪一个环节出点幺蛾子,数据就歪了。偏偏很多人只盯着量具的校准证书,觉得到期送检就万事大吉。

这里插一句——校准只是第一步。✅ 校准告诉你量具准不准,但MSA告诉你在实际测量条件下的变差有多大。你让三个检验员用同一把千分尺测同一个孔,读数能差出一截,这就是再现性问题。同一个人测十次,结果也未必一致,这叫重复性。再想想看,如果零件本身温度没平衡,或者夹持方式不同……啧啧,不说了,做过现场的人都懂。

GR&R:那个让人又爱又恨的百分比

做MSA,量具重复性和再现性(GR&R)是绕不过去的坎。标准要求%GR&R小于10%算优秀,10%~30%有条件接受,超过30%系统就得整改。但实际操作起来,坑多得能写成一本手册。

比如取样。我见过有工程师随便从生产线上拿10个零件就开始做——结果%GR&R高达45%,领导脸都绿了。后来发现那10个件全是连续加工的,尺寸几乎一模一样。变异当然都被算进量具误差里去了。💡 取样必须覆盖整个过程的实际变差范围,最好是跨班次、跨批次,故意挑些接近公差边界的件。这样算出来的GR&R才不是自欺欺人。

再说评价人。一定要用平时真正操作量具的那几个人,千万别找个“手稳”的老检验员专门应付MSA。你测出个3%的GR&R,结果日常生产该多少错检漏检一个不少。那数据就是废的。

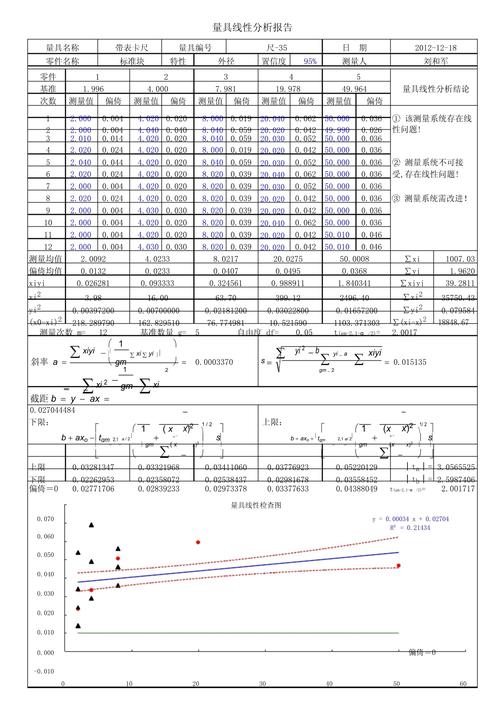

量具R&R分析报告模板
量具R&R分析报告模板

问:做了GR&R,%P/T和%P/Tv到底看哪个?

问:做了GR&R,%P/T和%P/Tv到底看哪个?
问:做了GR&R,%P/T和%P/Tv到底看哪个?

答:好问题!%P/T是测量系统变差占公差带的百分比,%P/Tv是占过程总变差的百分比。很多新手只会看%P/T,一看到10%就欢呼——但如果过程能力很差,零件本身波动很大,%P/T虽然小,%P/Tv可能大得吓人。这说明测量系统相对于过程变异不够灵敏,你根本分不清是零件变差了还是量具在抖。两种指标都要看,而且现在新版AIAG手册更强调基于过程变差的评价(%P/Tv),因为MSA最终服务于过程控制,不是单纯为了过检。

NDC小于5?别急着判死刑

NDC(可区分类别数)小于5,大家就觉得天塌了。其实有时是取样范围太窄造成的。我碰到过一个案例:轴径公差±0.01mm,但实际过程能力极好,Cpk>2.0,零件尺寸全挤在中间。NDC算出来只有2。按经典理论,系统不能用了。可现实是,这时候增加样品离散度反而能真实反映测量系统分辨率——用标准件或人为制造一些接近公差边界的零件再测,NDC可能窜到10以上。对吧,书上没告诉你这招吧。

问:MSA多久做一次?一年一次够吗?

问:MSA多久做一次?一年一次够吗?
问:MSA多久做一次?一年一次够吗?

答:想得美。一年一次那是应付审核。实际上,量具大修后、测量人员更换、新产品导入、出现大批量质量问题、甚至环境温湿度剧变之后,都得重做MSA。❗ 尤其现在很多智能工厂上线了自动检测站,传感器飘移速度快得惊人。上个月我们一个视觉测量系统的光源老化,三天内重复性恶化了三倍——不做高频MSA根本发现不了。我的建议是:关键特性至少一季度一次,出了异常立即做,别等年终总结。

现在不少数字化平台,比如Q-DAS、Minitab,甚至一些定制的SPC系统都内嵌了MSA模块,数据采集后自动生成报告。但工具再牛,也替代不了人的判断。有一次系统判定某卡尺GR&R合格——%GR&R=9.8%。但我一看原始数据,有个检验员第三次测量时读数突然跳跃,明显是疲劳了。手动剔除那组异常数据,%GR&R降到5.1%。你看,软件不会告诉你操作者昨晚没睡好。

偏倚和线性:被遗忘的角落

GR&R名声太大,以至于很多人忘了偏倚和线性也是MSA的核心。偏倚简单,就是你测一个已知参考值,均值和真值差多少。线性更刁钻——在量程的不同区段,偏倚可能不一样。比如一把0-25mm的千分尺,在5mm处偏倚0.002mm,到20mm处偏倚变成0.008mm。不做线性分析,你永远不知道量具在哪个区间“虚”。这种非线性误差往往来自磨损或者机构间隙,特别阴险。

我见过最离谱的案例:一台三坐标在测量小孔径时补偿正常,到大孔径时空压气浮轴承间隙导致测头倾斜,引入额外误差。校准证书只检了三处,恰好都在小孔径范围,一切完美。实际产品是大孔,全漏了。后来拆开导轨才找到症结。

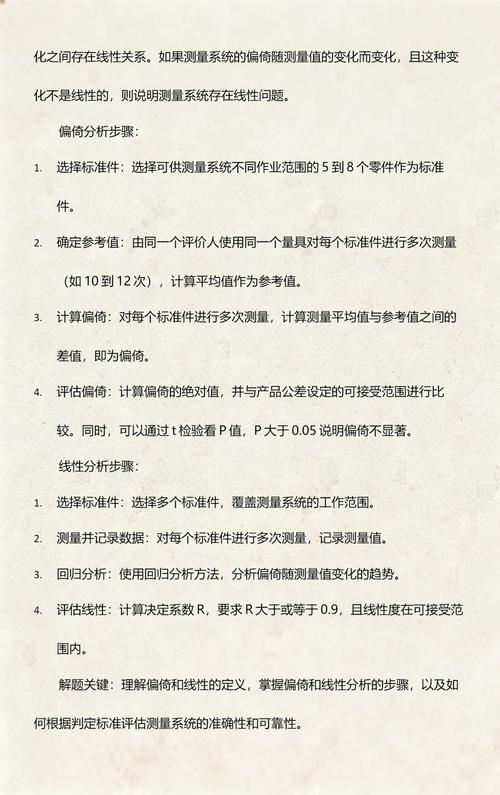

三坐标测量机MSA偏倚线性分析
三坐标测量机MSA偏倚线性分析

稳定性呢,就是随时间推移看测量系统是不是“保持初心”。通常用控制图监控标准件,每天打几次,连打几十天。趋势、周期、突变,全逃不过。现在有在线测量系统直接实时推送稳定性预警,方便多了。不过设定预警线是门学问——太宽了不敏感,太窄了天天虚报警。一般来说,用均值-极差图的控制限,再结合现场经验微调。

写这么多,其实想说的就一句:测不准,一切质量管理都是空中楼阁。SPC、过程能力、六西格玛,全都建立在可信的数据基础上。MSA不是繁琐的文档工作,是保命符。下次被问到“你凭什么说这批货合格”的时候,能甩出一份扎实的MSA报告,比你解释一百句都有用。

最后提醒一点——最新的AIAG MSA手册第四版和VDA 5都在强调测量不确定度与MSA的结合。别再抱着老三版死背那20条指南了。工业测量进入全数字化时代,但人永远是最大的变数。定期培训操作者、规范手法、甚至用视频记录分析测量动作,这些“软”功夫,往往比买更贵的设备见效更快。
