执行机构选型,我踩过最深的坑

去年调试的那个阀门执行器,差点让我饭碗不保——管道压力骤升,执行机构直接卡死,安全阀尖叫的那一刻,整个车间都静了。后来拆开一看,齿轮箱崩了俩齿,原因?扭矩算小了,安全系数给得跟闹着玩似的。✅ 经验就是这样攒出来的,血泪换。执行机构选型,扭矩计算是生死线,别听销售吹嘘“够用就行”,现场工况永远比表格复杂。

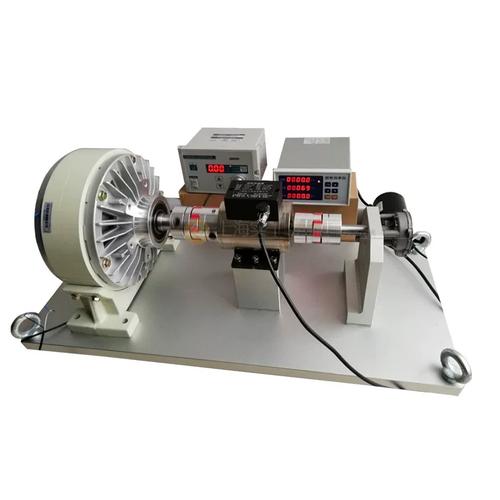

阀门电动执行机构扭矩测试台
阀门电动执行机构扭矩测试台

说实话,入行头五年我也迷信参数表。直到有次在化工厂,介质温度一上来,阀杆摩擦力陡增,执行器直接罢工。老师傅叼着烟说:“小伙子,高温场合扭矩至少放大30%,这是拿命换的规矩。” 那之后我学会了:看工艺介质、看启闭频次、看安装方位——竖直装和倒着装,扭矩需求能差20%!气动执行器呢?更娇气,气源质量稍微差点,定位器就给你颜色看,弹簧复位也没想象中可靠,尤其是大尺寸阀门,复位不到位的尴尬,经历过才懂。

电动还是气动?真不是钱的事儿

经常有读者问,执行机构选电动还是气动划算。这问题就像问“汽油车好还是电动车好”——脱离场景都是耍流氓。防爆区你硬上电动,不是傻就是愣,就算防爆认证齐全,现场接线、密封、维护的风险系数,心里没点数?❗ 我曾在一个罐区见到,某品牌的防爆电动执行器接线口进水,短路打火,虽然没炸,也够吓人。反倒是气动,虽然需要气源、供气管路,但本质安全,可惜精度差点,响应也慢半拍。

不过话又说回来,在精细化工、制药这些对控制精度近乎变态的行业,电动执行机构的优势就凸显了——智能电动执行器带总线通信,精度能到0.5%,还能实现诊断、预测性维护。最近几年无线HART、蓝牙调试普及,不用爬管廊架就能调参,真·懒人福音。只是价格嘛,你懂的,一套智能多回转执行器顶一辆经济型轿车。

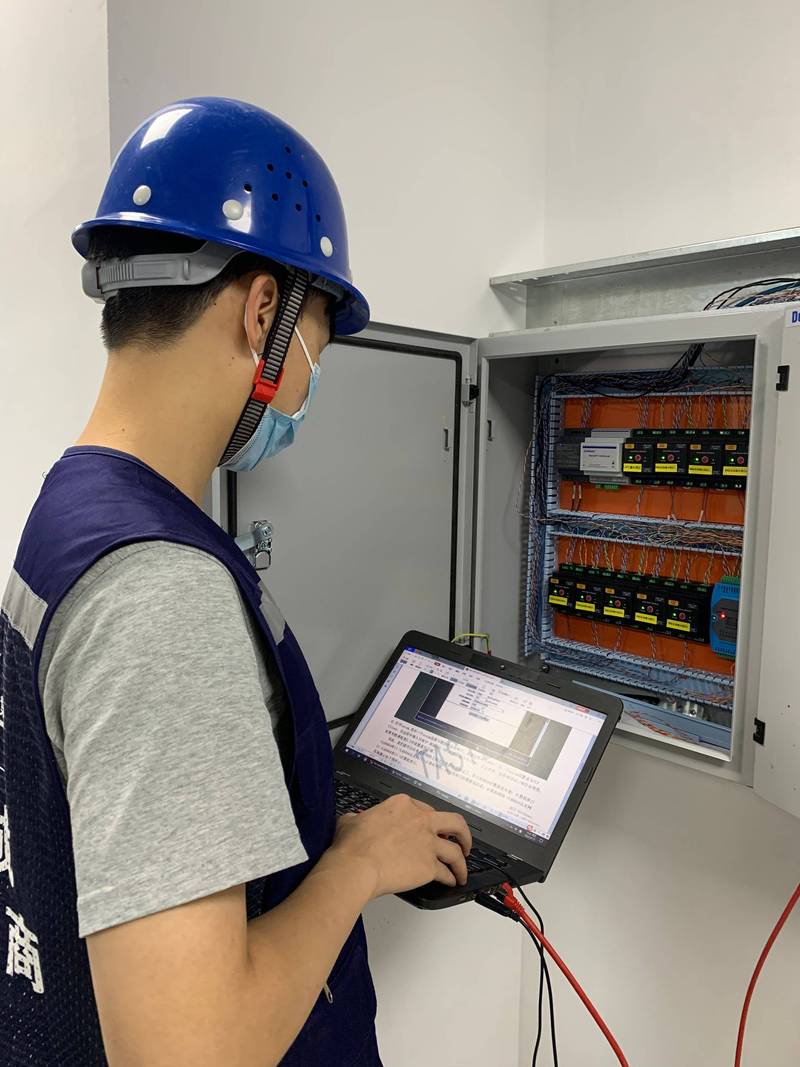

智能电动执行机构无线通信模块现场调试
智能电动执行机构无线通信模块现场调试

安装调试,魔鬼全在细节里

安装调试,魔鬼全在细节里
安装调试,魔鬼全在细节里

以为选对执行机构就万事大吉?Too young. 去年有个项目,执行器装完调试,阀门开度始终不对。查了三天,最后发现——行程限位开关没固定牢,震动导致移位。就这么个小东西,差点毁了整套自动化系统。还有接线,厂家的标识有时会玩文字游戏,“NC”到底是常闭还是未接?💡 我的秘诀:万用表永远比说明书诚实。

遇到过最离谱的:施工队把执行器手轮方向装反,紧急状态下硬是摇不开阀门,操作工脸都绿了。所以现在我的调试清单第一条:手自动切换机构,必须至少三个方向验证。

问:执行机构频繁过载报警怎么排查?

答:先别急着拆执行器。90%的过载是阀门本体卡涩或工艺介质异常。这时候要查阀杆是否弯曲、填料是否过紧、介质是否结晶。我踩过的坑——催化剂浆料在阀腔里凝固,执行器报警一周才发现,阀门报废。过载保护是最后防线,别把它当日常开关使。

问:气动执行机构响应慢,怎么破?

答:第一看定位器,老式机械定位器死区大,换智能压电定位器,响应能快3倍。第二看气路管径,很多厂子气路主管道够粗,但到执行器这截变成6mm管,流量卡脖子。第三…… 你猜?把过滤器里的水排干净!这破事我能讲一天。

至于更前沿的,总线执行架构正让传统4-20mA成为过去式。PROFIBUS、FF、EtherNet/IP…… 协议一大堆,选型时就得想好兼容性,别等要联调了才发现控制器不认。还有就是预测性维护,通过分析执行器运行扭矩曲线,能提前发现阀门卡涩趋势,但数据分析得有人会看,不然就是一堆无效报警。

说到底,执行机构不是孤立元件,是工艺安全的一环。 选型时多去现场看看,摸摸管道的温度,听听介质的声音,比在电脑前看一万份样本有用。 反正我现在选型,扭矩余量至少留40%,要记住,执行机构是伺候阀门的,有时候还得伺候粗暴的操作工和那该死的工况。
