别再画“僵尸图”了:价值流图(VSM)在智能工厂里的真正玩法

那张图,画完就挂着落灰?

很多工厂都干过这事——请顾问,关会议室,画了三天价值流图,然后呢?打印出来贴墙上,领导视察时指指点点,三个月后积满灰。说实话,我见过太多这种“僵尸图”。不是工具不行,是用法太蠢。VSM 的精髓根本不是画图,是现场走出来的时间和流动。

记得有次在一个汽车零部件厂,他们给我看上一年的未来状态图,数据漂亮得很。我问:现在做到了吗?对方支支吾吾。我说走,去车间。一看,线边库存比图上高三倍,换模时间还是那个鬼样子。所以问题在哪?

工厂价值流图现场核对对比
工厂价值流图现场核对对比

根本原因:他们把 VSM 当成了静态报告,而不是动态改善的基准。💡 记住,没有现场验证的价值流图就是一纸空谈。

数字化了,为什么还要 VSM?

现在到处是 MES、ERP、数字孪生,数据自动采集,有人觉得 VSM 过时了。完全搞反了。数据越多,越需要 VSM 来看清全局。不然你盯着每秒的产量波动,却看不见整个订单交付周期长了三天——典型的“只见树木不见森林”。

❗ 去年我们帮一家电子代工厂做诊断,他们数字化转型投了三千万,交期还是经常延误。打开他们的系统,数据报表一堆。但当我拿出纸笔,沿着物料流动画了一条现状价值流图,所有人傻眼了:从原料入库到成品发货,有 5 个点的库存堆积毫无道理,纯属部门墙导致的缓冲。系统里每个点都“优化”得很好,合起来却是一团糟。这就是缺乏端到端视角。

所以说,VSM 不是和数字化工具有你没我,它更像是整合系统数据的骨架。把不同系统的数据串联成一个流动的故事。

问:现在都有实时数据看板了,手工绘制价值流图还有必要吗? 答:太有必要了。手工绘制过程强迫你走进现场,观察实际流动,而不是轻信屏幕上的数字。我见过太多次系统显示设备效率 92%,实际一测是 68%——因为人为更改了标准节拍。现场是测谎仪,VSM 是测谎的框架。而且,当你用粉笔在地上画流动路线时,工人会围过来告诉你真相,这是看板永远不会给你的。建议先用铅笔和白纸画现状图,再结合数据验证。

未来状态图:别画你做不到的事

画未来状态图最容易自嗨。开会时头脑风暴,把能想到的改善全画进去,什么单件流、零库存、拉动式全上,第二天醒来到车间一看,现实还是那么骨感。开玩笑呢?改善不是许愿池。

我的原则是,未来状态图只画三个月内能落地的改变。比如这季度就聚焦在把冲压换模时间从 45 分钟压到 15 分钟,或者把某条线的中间在制品砍掉一半。够具体,才够锋利。✅ 而且要明确谁在什么时间做什么,没有责任人的图就是装饰画。

我们帮一家医疗器械厂做 VSM 改善,他们未来状态图设计了超市拉动系统。但我说先别急着全改,先找个试点机台,用看板卡试跑两周。果然,试跑发现物流工不理解信号规则,现场乱套。后来简化了规则,培训后再铺开。那次经验让我更坚定:迭代试错,远好过一次到位。

问:我们是多品种小批量,怎么用 VSM?感觉画不出顺畅的流动。 答:常见困惑。多品种小批量确实难以画出单一大流量的价值流,但可以采取产品族分析。选取占产值大、流程相似的几个产品族,画出代表型号。关键是识别共享资源上的浪费,比如换型时间。另外,可以搭配工序分组(比如成组技术)和柔性化U型线来缩短流动路径。VSM 不是让你强行拉成直线,而是暴露哪里堵、哪里等。我们做过一个机加工车间,品种上千,但通过分析找出五类主流件,分别绘制了价值流,发现瓶颈总是卡在那几台昂贵的复合加工中心,后来通过优化排产和快速装夹,整体交付周期缩短了 40%。所以,别被品种多吓住,选对代表对象就行。

一个关键指标:你到底信数据还是信自己?

VSM 里最重要的数据是什么?不是加工时间,不是切换时间,是增值比——加工时间占整个生产周期的比例。我见过最离谱的,增值比只有 0.8%。剩下的 99.2% 都在等、搬、存。恐怖吧?但这就是多数工厂的真相。

其实,VSM 最狠的一招是逼着你直面这个惨淡的数字。然后问自己:那些等待的时间里,钱在烧,客户在催,我们在干什么?所以,每次画完现状图,我让团队大声读出增值比,那种沉默带来的冲击,比任何说教都有用。

但注意,数据要自己亲手去现场掐秒表测,别用标准工时表。标准工时是个美丽的谎言。❗ 就像前面说的,换模时间写着30分钟,实际从最后一件好件到下一模首检合格,可能两小时都打不住。这里包含等待行车、找模具、调试报废……这些隐藏的浪费 VSM 要统统挖出来。

说到底,VSM 是一种思维方式:站在牛鞭效应的起点,拉平整个价值流。它提醒我们,局部效率是毒药,端到端的流动才是解药。

回到开头那句话,别画僵尸图。要么不画,要画就让它成为工厂的导航仪,而不是后视镜。

免责声明:文章内容来自互联网,本站仅作为分享,不对其真实性负责,如有侵权等情况,请与本站联系删除。
转载请注明出处:别再画“僵尸图”了:价值流图(VSM)在智能工厂里的真正玩法 https://www.dachanpin.com/a/tg/66675.html

赞 (0)

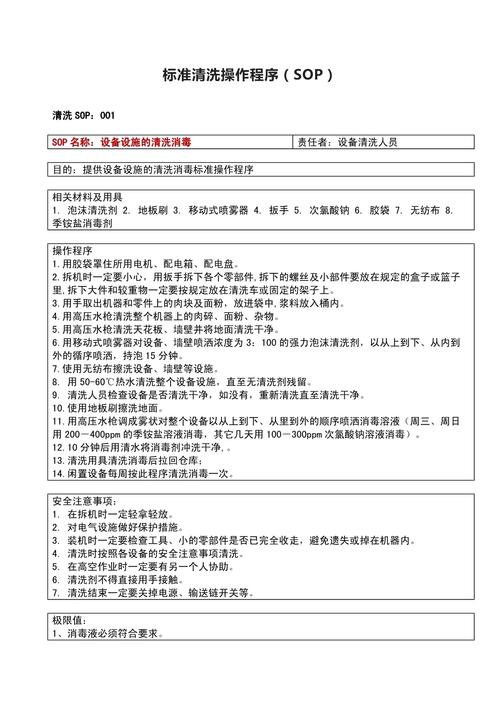

标准作业程序(SOP):车间老张的SOP翻车记——如何不踩坑?
