磨削这事儿，我干了二十年，还是经常被气到跳脚。你以为调好了参数，出来的活儿就是不行。表面粗糙度差那么一丁点儿，客户立马退货，白干。说实话，刚入行那会儿，我总觉得磨床不就是个旋转的砂轮嘛，简单粗暴——结果啪啪打脸。
最近车间接了批精密模具，光洁度要求Ra0.1，公差2微米。领导拍胸脯说“小意思”，结果第一件就干废了，砂轮选错，直接烧糊。✅血的教训：磨削加工，细节里藏着魔鬼。
砂轮选型：不是越贵越好，但便宜肯定不行
大多数新手上来就问“哪种砂轮最好？”这问题问得不对。磨料、粒度、结合剂、硬度，四个变量排列组合上百种方案，哪有什么最好？只能说适合当前工况的才是最优解。比如磨硬质合金，用金刚石砂轮效率高，但磨削热大，必须充分冷却；磨高速钢，CBN砂轮寿命长，不过一台好的CBN砂轮价格顶我半月工资，小厂真肉疼。❗有一次图便宜买了低档白刚玉砂轮磨Cr12MoV，结果砂轮粘屑，工件表面划痕跟犁地似的，全废。后来咬咬牙换成单晶刚玉，问题迎刃而解，那光洁度，摸着像婴儿屁股。
修整砂轮也是个技术活。金刚笔的角度、修整量、走刀速度，稍有不对，砂轮就钝。我习惯用金刚石滚轮成形修整，效率高、形状准，适合批量。但单件小批量，用单点金刚笔更灵活。这里有个坑：修整时冷却液必须对准，否则金刚石烧毁，一支笔几百块就没了。
磨削参数：别迷信标准值，那只是起点

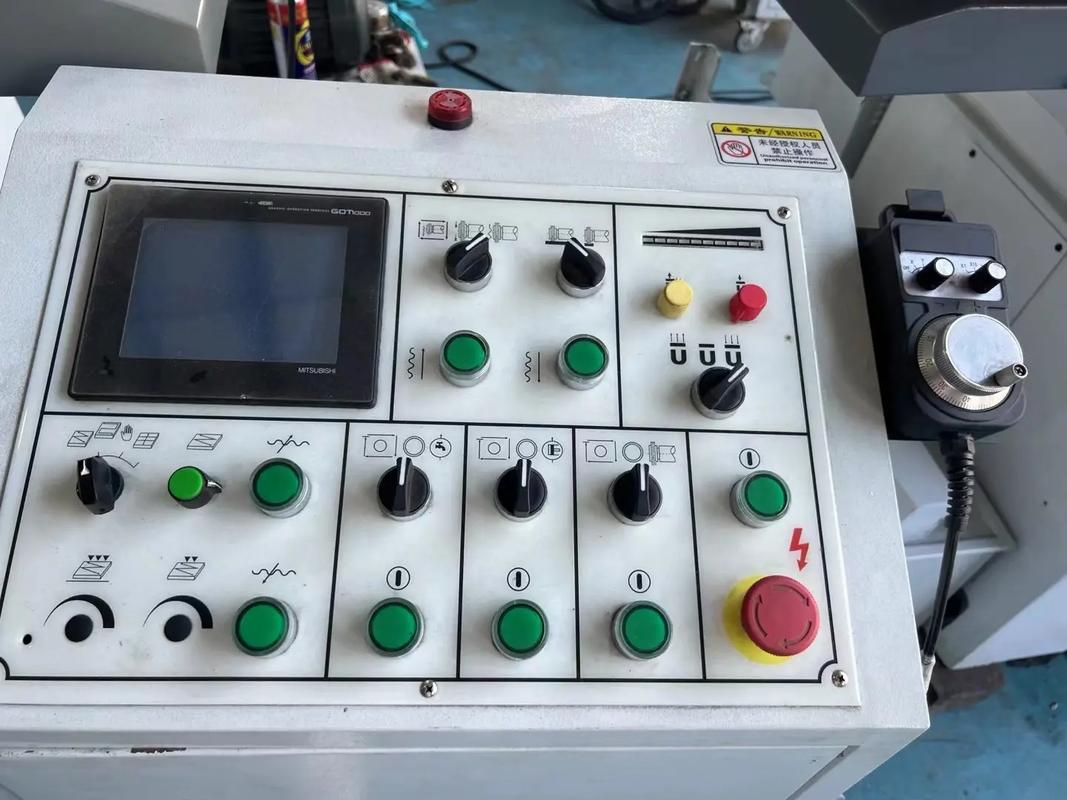

书上的参数能信吗？能信，但得改。比如推荐砂轮线速度35m/s，实际上为了追求高光洁度，我常常推到45m/s甚至50m/s——前提是机床刚性好、砂轮有安全标记。进给量更是玄学：粗磨0.05mm一刀，精磨0.005mm一刀，但遇到难磨材料，0.002mm都嫌多。有次磨细长轴，按标准参数，工件弯成香蕉。后来把顶尖压力调松、加大中心架支撑，进给量拆成三次，才搞定。所以磨削参数不是死的，得摸着石头过河，一边干一边监测。
振动！振动是所有磨削工的噩梦。表面出现振纹，99%跟振动有关。根源可能是砂轮不平衡、主轴间隙大、地基不稳，甚至隔壁冲床的冲击传过来。我吃过这亏，花三天检查砂轮、修整、平衡，最后发现是地脚螺丝松了。💡所以，新车间安装磨床，防震地基和隔振沟真不能省，别问我怎么知道的。
磨削液：被忽视的黄金伙伴
多少厂家用自来水兑点肥皂水就当磨削液了？那叫“冷却水”，不叫磨削液。真正的好磨削液承担冷却、润滑、清洗、防锈四大功能，直接影响砂轮寿命和表面质量。硬质合金磨削，必须用水基乳化液，因为散热快，但浓度绝不能低于5%，否则生锈没商量。磨高速钢或模具钢，追求高光洁度，油基磨削液是王道，极压性能好，但油雾大、易起火，还得加排烟装置。😩有次夏天忘了换液，变质发臭，整个车间像臭水沟，被工人骂惨了。
过滤系统也关键。磨削产生的微细颗粒，不滤掉就像砂纸一样反复划伤工件。磁过滤、纸带过滤、离心过滤，丰俭由人。我现在强制规定每班检查浓度和PH值，铁屑含量高就启动全过滤循环。
问：磨削后表面总有一圈圈的亮纹，怎么回事？
答：那是振纹，大概率砂轮平衡不好，或者主轴跳动大。先检查砂轮紧固法兰，做一次静平衡；不行就上动平衡仪。再查主轴轴承间隙，用千分表打一下跳动，超过0.003mm就必须调。另外，修整时进给不均匀也会产生“抄袭纹”，修整笔要锋利，走刀速度慢一点。
问：低碳钢磨削老是粘砂轮，怎么解决？
答：粘屑是磨削温度太高，切屑融化粘在砂轮气孔里。换更软的砂轮，让结合剂自动破碎露出新磨粒；或者加大磨削液压力、流量，直接冲掉切屑。实在不行，试一下粗粒度、开槽砂轮，容屑空间大。还有个偏方：在磨削区加一点硫化切削油，瞬间清爽，但小心环保检查。
聊了这么多，其实磨削加工就是场修身养性。每一次进刀，都是与材料的对话。机器越来越智能，自适应磨削、在线测量、补偿系统……但这些锦上添花的玩意儿，必须建立在扎实的基本功上。参数可以AI优化，经验，永远得靠手磨出来。
最后叮嘱一句：安全第一。砂轮碎裂不是闹着玩的，防护罩必须完好，试车时站侧面。磨削生产，再急也得按规程来。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：磨削加工的实战避坑：二十年老师傅的血泪总结 https://www.dachanpin.com/a/tg/66803.html
