时间敏感网络(TSN)在工业现场:一场迟到但必须补的课

最近在车间碰见一位老工程师,对着产线里一排排线缆直挠头。

他说:“这网络就跟单车道似的,谁都得排队。平时凑合,一到提速就卡壳。”

这话糙,理不糙。传统以太网在工业现场,本质上就是个没有红绿灯的交叉口。数据包乱闯,碰上关键帧那叫一个急。

好在这问题,现在有了个正经名字——时间敏感网络(TSN)。注意,这不是某个公司的私有协议,而是一堆IEEE标准的集合,它把普通以太网变成了“时刻表精确到微秒”的高铁调度系统。

为什么工业现场突然慌着要TSN?

十年前你聊TSN,大部分工程师会摆摆手:“我们用PROFIBUS不挺好的吗?”可现在,产线里头是运动控制、视觉检测、机器人协同,再加上一堆传感器数据要实时融合。老一套的总线,带宽不够,延迟也不稳定。

举个例子。你让一台伺服电机和一台相机配合,要求误差在微秒级。传统以太网的延迟抖动能让你怀疑人生。而TSN能保证确定性延迟——说一微秒,就是一微秒。

这不是锦上添花,是刚需。现在工厂都在推柔性制造,产线要频繁切换,设备之间需要那种“说上就上”的默契。没有TSN,就像乐队各奏各的,指挥手势再帅也白搭。

TSN究竟是怎么做到的?说白了就三件事

第一,时间同步。所有设备先对表。IEEE 802.1AS定义了精确时间同步协议,纳秒级误差。别小看这个,设备连时间都对齐不了,后面全是空谈。

第二,流量调度。TSN把数据分成几类:时间关键型、普通型、尽力而为型。关键数据走“绿色通道”,其他数据靠边等。这靠的是IEEE 802.1Qbv的时间感知整形器——就是给每个队列排时间表,谁什么时候能发,提前定死死。

第三,流预留。你得给关键流量提前“占座”。通过802.1Qcc等协议,网络会预留带宽和缓冲,别你着急的时候,通道被别人的大文件占满。

说白了,TSN就是把以太网从“公共马路”变成“有BRT专用道的主干道”。

工业TSN以太网流量调度示意图
工业TSN以太网流量调度示意图

不过说真的,光看协议头大。你得知道,这些标准不是一蹴而就的,有的还在演进。比如802.1Qbv和802.1Qbu配合使用,才能实现抢占机制。你要是只搞了一半,效果可能还不如传统现场总线。

别被厂商忽悠:TSN部署的几道坎

现在市场上一堆宣传,什么“TSN交换机”、“TSN控制器”,听着高大上。但实际落地时,坑不少。

  • 全链路支持才行。光换一台交换机没用,终端设备、网卡、电缆,都得支持TSN相关协议。你一台老设备插上去,它还是按老脾气乱发,照样堵。
  • 配置复杂到让人挠头。TSN的配置不是傻瓜式的。你要规划好每个流的优先级、路径、预留带宽。这一套下来,够喝一壶的。好在有NETCONF/YANG这类模型做自动化,但生态还不成熟。
  • 与现有网络的融合。工厂里还有很多PROFINET、EtherCAT设备。TSN不是要消灭它们,而是要跟它们共存。目前很多标准都在吸收TSN,比如PROFINET over TSN,但转换过程还得谨慎测试。

说白了,TSN是个系统工程,别指望买个盒子就万事大吉。

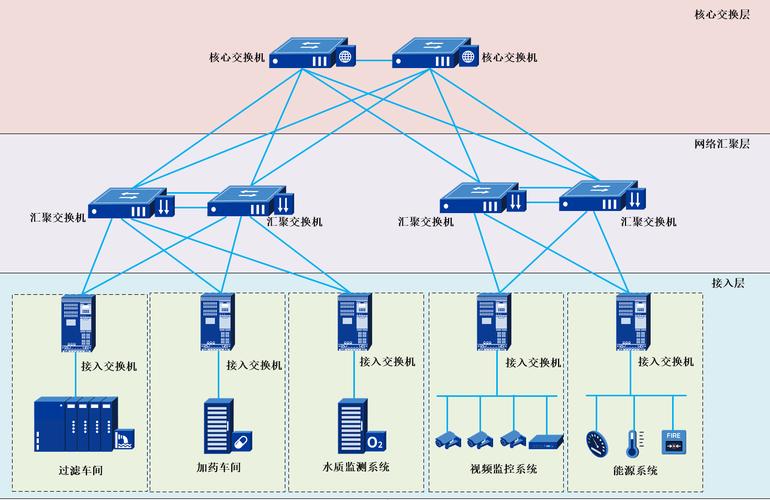

工业TSN网络配置拓扑图
工业TSN网络配置拓扑图

问答时间:你憋着的问题,我先猜几个

问答时间:你憋着的问题,我先猜几个
问答时间:你憋着的问题,我先猜几个

问:TSN和传统的工业以太网(比如PROFINET IRT)到底啥关系?是不是重复造轮子?

答:不是替代,而是演进。PROFINET IRT是西门子的专有技术,能实现微秒级同步,但只能在特定硬件上跑。TSN立足开放标准,任何厂商都能做,而且调度粒度更细。说白了,TSN是通用解决方案,IRT是私人跑道。现在很多控制器厂商已经在把RT能力嫁接到TSN上。

问:我们老产线想升级到TSN,现实吗?成本高不高?

答:这得算细账。如果只是局部改造,比如一条产线的关键控制网,那换支持TSN的交换机和终端,再加一个时钟源,200万内兴许能搞定(看规模)。但全厂升级?你那些老PLC和远程IO,大概率需要换或者加网关。更麻烦的是调试时间。我的建议是,先拿一条最急的产线做试点,让数据说话。别一上来就铺开。

对了,还有个很多人忽略的问题——网络安全。TSN和TSN不是一回事,TSN管的是延迟,网络安全管的是权限和数据安全。别混为一谈。

写在后面:TSN是工具箱里的新扳手,不是万金油

最近逛展会,看到五花八门的产品都贴TSN标签。但真问起来,很多只是支持一两个协议,连时间同步都没做利索。唉,这年头,不蹭个热点都不好意思开发布会。

作为工程师,我觉得咱们得清醒点。TSN确实厉害,但它解决的问题是“确定性通信”。如果你的现场根本不需要微秒级同步,或者设备数少、负荷低,那用现成的标准以太网就行了,省下的钱买排骨多香。

可如果你要上高端机器人、要搞多轴协调、要把IT和OT网络打通,那TSN就是绕不开的坎。早规划,早避坑。

说真的,技术这东西,别跟风。咱得看自己的产线到底喘不喘得上气,对吧?
