伺服电机选型避坑指南:一个老工程师的现场手记

伺服电机这东西,选好了是助手,选错了是祖宗。我见过太多工程师拿着样本挑电机,结果装上去抖得像帕金森,或者干脆过载报警。别急,今天把十几年攒的经验掏给你,顺便说说我踩过的坑。

说实话,很多人对伺服的认识还停留在“步进电机的升级版”,大错特错!步进是开环,伺服是闭环,这是本质区别。你偷懒不装编码器反馈?那跟让一个蒙眼的人走直线差不多,走不到几步就歪了。

先搞清楚你的机械到底需要什么

选型第一步,不是翻样本,是把你那台机器的负载曲线画出来。怎么画?拿个扭矩传感器测,或者照经验估。我习惯分三个工况:启动加速阶段、匀速运行阶段、减速停止阶段。每个阶段的扭矩和转速都不同,要取最极端情况。

比如,你冲压机每分钟冲压20次,每次停顿0.1秒,那瞬时扭矩可能达到额定值的5倍。你按额定值选电机,必烧无疑。✅记住,伺服电机的过载能力一般只有3倍,而且是瞬时。连续运行的扭矩必须低于额定值。

惯量匹配是另一个被忽视的点。负载惯量比电机转子惯量大太多,系统响应就会迟钝,甚至振荡。经验值:比小于5:1,要求高时做到3:1以内。我见过有人拿大惯量电机带小负载,浪费,但反过来小惯量电机带大负载,那是灾难。

伺服电机负载惯量匹配曲线示意图
伺服电机负载惯量匹配曲线示意图

还有转速、扭矩的象限问题。有些工况要四象限运行,比如升降台,重物下降时电机会发电,这需要制动电阻吸收能量。你选个不带制动单元的驱动器,等着报过压吧。

选型:别只看样本上的大字数字

样本上那个额定扭矩、额定转速怎么来的?是假定散热条件良好、环境温度25度下测的。你装在一个狭窄的机箱里,旁边还有加热板,那额定值就得打个八折。

编码器类型也别马虎。增量式编码器断电丢位置,绝对值编码器有单圈和多圈之分。多圈绝对值编码器,即使断电后轴转动,也能记住圈数。对于需要精确定位的应用,比如刀库,可得多圈绝对值。

驱动器供电电压呢?220V还是380V?别以为小功率电机用单相220V就行,高速运行时的母线电压不够,扭矩会打折。我建议,功率超过750W,直接上三相380V。

还有,通信接口。现在常用的EtherCAT、PROFINET、CANopen,你要和PLC配套。别买了个电机只支持脉冲输入,结果系统走总线,白折腾。

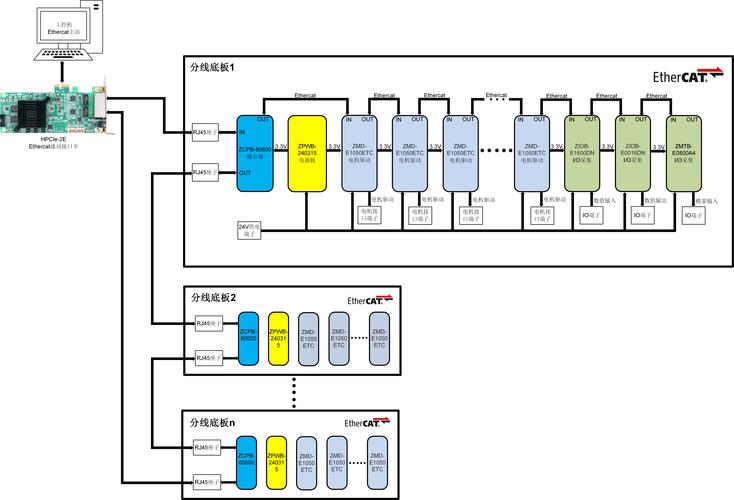

伺服电机驱动器EtherCAT总线拓扑图
伺服电机驱动器EtherCAT总线拓扑图

这里插一句:有些客户为了省钱,电机换品牌,驱动器也不匹配。伺服电机和驱动器是两口子,你拆散了,不是离婚就是吵架。换个电机,起码得重新测相序、学编码器,甚至调电流环,麻烦大了。

调试:现场才是真正见真章

调试:现场才是真正见真章
调试:现场才是真正见真章

选型选对了,调试才是真正的战争。上电第一件事,做自动整定。大多数驱动器有自整定功能,能帮你确定负载惯量和刚性。但别全信,自整定只适合线性负载,摩擦大或间隙大的机械,还是要手动调。

手动调遵循从内到外的原则:先电流环,再速度环,最后位置环。电流环参数一般不用动,除非换过电机。速度环的增益和积分时间,一边看波形一边调。

有一个常见现象:电机低速爬行,像蚂蚁一样一抖一抖的。多半是静摩擦太大,或者速度环增益过高。可以加一个摩擦补偿前馈。还有一个:电机高速时嗡嗡响,看看是不是机械谐振。驱动器有个“陷波滤波器”功能,测出谐振频率,把它滤掉,瞬间安静。💡

接地和屏蔽也是大坑。编码器线必须用屏蔽双绞线,屏蔽层单端接地。如果不接地,干扰会让位置数据跳动,你以为是机械问题,结果换了一套轴都没用。

说实话,我见过最奇葩的一次,电机随机报警,更换驱动器仍然如此。结果发现是接地线被老鼠咬断了。所以,检查线路要认真。

问答:几个我经常被问的事

问答:几个我经常被问的事
问答:几个我经常被问的事

问:我的伺服电机发热严重,但负载并不大,是正常吗?

答:不正常。先摸一下是不是机壳散热片堵了,或者冷却风扇没转。再看运行电流RMS值,如果接近额定电流,那就可能是负载波动太大,或者电机与负载不匹配。还有,注意驱动器参数里的电流限制,别设定太高。

问:伺服电机振动,怎么判断是机械问题还是电气问题?

答:有个简单的办法:把电机从机械上脱开,只让电机空转。如果还振动,就是电气问题(比如参数不对、编码器故障)。如果不振了,就是机械问题(比如联轴器歪了、导轨卡滞)。这招屡试不爽。

维护:省心全靠平时巡检

维护:省心全靠平时巡检
维护:省心全靠平时巡检

伺服电机本身很可靠,最怕的是安装环境。油污、粉尘、水汽,侵入电机内部,编码器一坏,整个电机报废。所以,平时要检查电缆有没有老化,插头有没有松动,风扇是否积灰。

轴承异响要早处理,别等碎了卡死才换。电机每运行20000小时,可以考虑换轴承。

现在的智能伺服,带着诊断功能,能远程读取电流波形和温度,甚至可以预测故障。只要你舍得花钱,省下来的停机时间更多。我建议,预算允许的话,上带状态监测的总线伺服,它值得。

最后说一句:伺服电机不是玄学,是严谨的工程学。你尊重它,它就配合你。选型时多算一步,调试时多测一测,运行后多看一眼,这才能让你的机器稳稳当当。

好了,老手的话就说这些。剩下的,自己去车间摸爬滚打吧。
