二维码(工业追溯)背后那点事:从恼火到真香

说实话,刚入行那会儿,我特别烦二维码。车间里到处都是,扫来扫去,有时候角度不对,反光,愣是扫不上。当时心里就一个念头:这破玩意儿,不就是给超市收银用的吗?拿到工厂里捣鼓什么追溯?

直到后来,一批发动机缸体出了问题。客户投诉,说是某批次精加工尺寸超差。我们翻箱倒柜找记录,一堆纸质流转卡,字迹潦草,有的还缺页。查了三天,愣是没定位到具体是哪个操作工、哪台机床、哪把刀具干的活。最后没办法,整批召回,损失惨重。也是从那时候起,我才真正开始正视二维码在工业追溯里的分量。

今天不扯那些虚头巴脑的理论,就结合我这几年的实操经验,聊聊二维码怎么在车间里落地,以及那些厂家不会告诉你的坑。准备好,咱们开始。

一、别再拿DPM码当普通QR码用

一、别再拿DPM码当普通QR码用
一、别再拿DPM码当普通QR码用

很多初次搞追溯的兄弟,上来就在零件上打一个普通QR码。结果呢?没几天就磨没了,或者被油污、切削液糊得严严实实。这玩意儿在办公室里扫文档还行,在机加工车间就是一次性消耗品。

💡 真正能打的是DPM码(Direct Part Marking),直接打在零件表面。我们通常用激光打标机,调好功率和焦距,在铝件、钢件上打出的二维码,能扛住喷砂、高温、切削液浸泡。注意,不是随便打个黑方块就行,对比度、模块尺寸、静区都他妈有讲究。之前我们有个供应商贪便宜,用了劣质打标机,结果打出来的码稍微沾点油就识别不了,被我们退货退到哭。

对了,还有Data Matrix码,工业界的老大。QR码适合消费级场景,Info DMC呢?容错率更高,单位面积信息密度大,而且对脏污、局部破损的容忍度远超QR码。用DMC就对了。

二、追溯粒度:单件追溯还是批次追溯?别拍脑袋

很多企业上来就说“我们要做全生命周期追溯”。结果产线一评估,发现每件产品都打码、扫码、上报,节拍根本扛不住,尤其是高速冲压或注塑线。

所以你要想清楚:这个码是绑到哪一个层级?是个单件?还是托盘?还是包装箱?

我们当时做变速箱齿轮,一开始想单件打码,但齿轮堆叠在一起,激光打标位置不统一,读码率只有93%——这绝对不行。后来改成按批次追溯,一个热处理炉次作为一个批次,绑定炉内所有零件。虽然追溯粒度粗了,但对热处理工艺来说,同炉处理的产品质量一致性已经足够说明问题。而且,批次追溯也能满足绝大多数主机厂的Audit要求。

所以,别迷信“单件”,先权衡一下产线节拍和投入产出比。扫码设备、PLC通讯、数据库打通,都是钱啊。

三、那条产线上的读码器,你选对了吗?

工业读码器,不是手机扫码。手机那个是自动对焦,近距离慢慢扫。产线上的读码器,要在几百毫秒内,对快速移动的零件完成识别,还得抗环境光、抗抖动。

我们踩过很大的坑,就是用了消费级的扫码枪,固定支架上那种。结果呢?产线一开高速,震动一大,码扫不上,PLC直接报警停机。一天能停十来次,车间主任差点跟我拼命。

后来换了工业固定式读码器,这才消停。现在主流有基恩士、康耐视、西克这些牌子。选型的时候注意:焦距、视野、分辨率、触发方式。如果产线上的零件位置有跳动,建议选大景深镜头。还有,一定要配偏振镜,不然反光能让你怀疑人生。别问我怎么知道的。

注意,读码器安装支架也得稳,最好用刚性连接,别用那种可调节的软连接臂,跑几天就歪了。

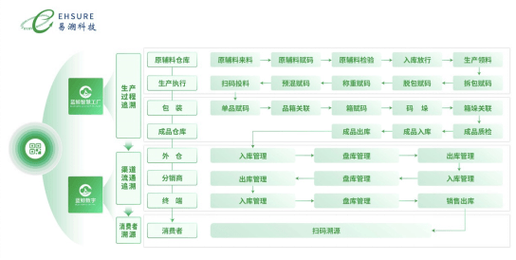

四、从扫码到追溯系统:数据怎么流?

四、从扫码到追溯系统:数据怎么流?
四、从扫码到追溯系统:数据怎么流?

码打好了,扫到了,然后呢?数据传给谁?

如果只是扫完存本地Excel,那还不如不搞。真正的工业追溯,需要数据的串联。扫码的数据要实时上传到MES,或者至少是专门的质量追溯系统。在MES里,一个零件从毛坯上线开始,每一道工序的加工参数、操作人员、设备编号、检测结果,全部通过二维码作为关联索引,不断追加数据。

这样,当客户投诉时,你就可以在系统里输入这个二维码的编号,秒级调出它的全部履历。之前那个批次问题,我们花了三天,现在有了二维码追溯,三秒钟搞定。

但我得吐槽一句:很多中小工厂连MES都没有,就靠ERP那点库存模块。这种情况下,你可以先用二维码扫码工位机,配合简单的数据库,自己搭一个轻量级追溯系统。别怕麻烦,后面你会发现这比手工记录强一万倍。

问:二维码沾上油污或者被磕碰,扫不出来怎么办?有没有什么备份方案?

答:这是个好问题。首先,选DPM码+合适的打标参数可以大幅提高抗污能力。但万一坏了,我们通常会在包装或流转卡上同时打印一份明码文字(比如序列号),或者加一个RFID标签做冗余。扫码时,如果DPM码失败,人工输入明码也能调出记录。当然,最理想的是在关键工位设置双读码器,一个没读上另一个补漏。

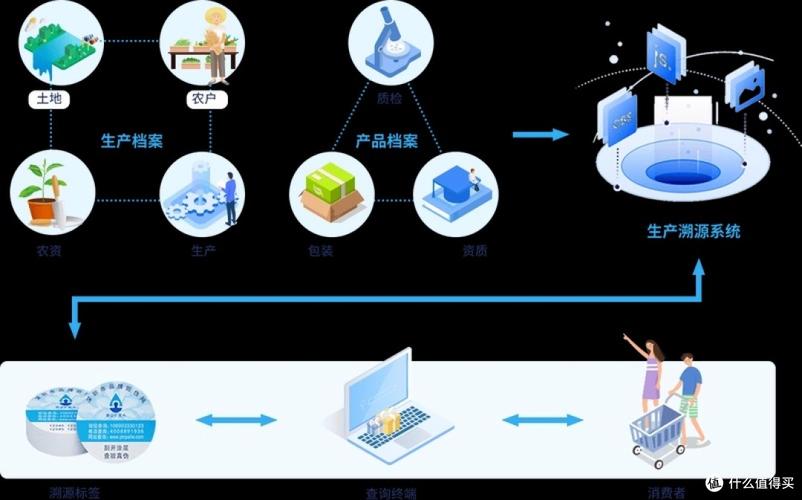

五、别忽视追溯数据与设备互联的联动

五、别忽视追溯数据与设备互联的联动
五、别忽视追溯数据与设备互联的联动

现在的追溯,早就不是扫码那么简单了。你还可以把二维码与设备PLC打通。比如,当托盘到达某个工位,读码器扫描托盘上的码,PLC判断这个工件的工艺路线是否允许在此加工,防止错序加工。这比人工看图纸判断靠谱多了。

我们有一条装配线,就是靠二维码来调取每个工位的紧固扭矩程序。不同型号的阀门,扭矩要求不一样,工人扫一下,拧紧枪自动切换程序,扭矩、角度数据自动绑定到该零件的追溯档案里。这个爽啊,不仅避免出错,连归档都省了。

问:如果生产节拍很快,比如每分钟达到60件,二维码扫描能跟上吗?

答:能,但你要用高速读码器,并且调整好触发设置。一般工业读码器都能做到每秒几十次识别,关键是运动控制要匹配。我们做过一条每分钟120件的装配线,用康耐视的读码器,配上高速气动触发,成功率99.9%以上。需要注意的还有光源频闪,要跟读码器同步,不然抓拍不到清晰的图像。

六、成本与收益:算清楚这笔账

搞一套二维码追溯,到底花多少钱?

先说硬件:激光打标机(几万到几十万不等)、工业读码器(每个3000-10000不等)、工位机(几千一台)。再加上网络、服务器。你如果只有一条线,投入可能是十几万。但如果你算算一次批量召回造成的损失(还记得开头那个案例吗?那次直接亏了200多万),这十几万简直不值一提。

更别提隐性收益:质量数据能反哺工艺改进。通过追溯数据,你能看出哪个供应商的毛坯批次导致加工超差,哪个时段的设备参数漂移导致质量波动。这些都是真金白银。

所以别再说“二维码追溯是面子工程”了。说这话的,要么是没被质量事故毒打过,要么就是懒。

七、一些过来人的建议

  1. 先定核心需求:你追溯到底是为了防错?还是为了问题回溯?还是为了满足客户审核?不同目标,方案完全不同。
  2. 别过度设计:别一上来就搞自动化、云计算、可视化大屏。先跑通一条线,验证可行性,再推广。
  3. 注意打标位置:我记得国内有个标准GB/T 33993,涉及产品标识。但实际中,你要结合零件形状、后道工序的定位基准来选择。别打在加工基准面上,否则可能影响后面的装配。
  4. 扫码枪的选型:也不要只看品牌。现场有油雾、粉尘的环境,需要IP67防护等级。另外,连接方式用Profinet或Ethernet/IP,别用USB,死机了还得重启电脑。
图片占位符位置模拟:

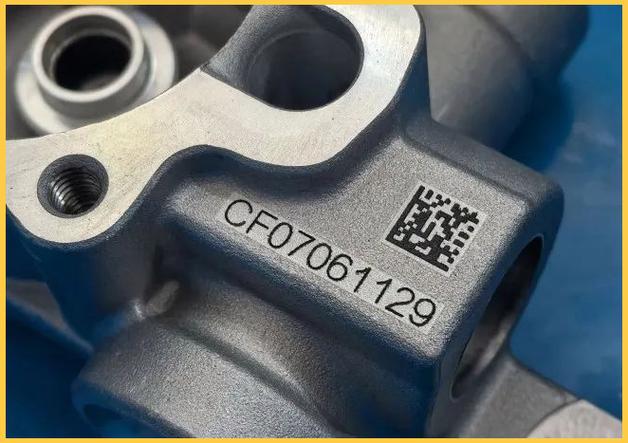

汽车发动机缸体激光打标二维码现场图
汽车发动机缸体激光打标二维码现场图

像上面这张照片一样,实际产线上的DPM码都是这么个情况——黑乎乎一片,但千万别小看它。

再说说软件系统的选择:市面上有成熟的MES追溯模块,也有专门的QMS质量追溯软件。但如果你的预算有限,用可配置的低代码平台也可以搞定,我就是这么干的。别纠结于“完美系统”,先把数据跑起来。

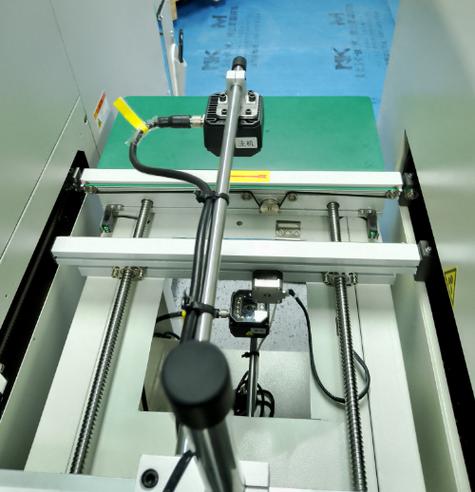

制造车间扫码工位读码器安装示意图
制造车间扫码工位读码器安装示意图

这张图是典型的装配线扫码工位布置。注意读码器的安装角度,尽量正对二维码平面,倾斜角别超过15度。

八、最后绕不开的一个话题:标准与合规

很多行业客户要求追溯数据符合特定标准,比如汽车行业的IATF 16949,或者医疗器械的UDI法规。二维码作为载体,其数据格式和内容必须遵循相关规范。比如UDI,需要用GS1标准的二维码,包含DI(设备标识)和PI(生产标识)。你别自己随便定义一个格式,到时候客户系统读不了,哭都来不及。

所以,在推行二维码追溯之前,先跟客户确认他们期望的数据结构。这算是最省心的一步了。

写在后面

二维码这东西,看着简单,里边门道不少。从选择DPM码还是QR码,到读码器选型,再到数据系统集成,每一步都可能踩坑。但我敢说,只要跨过那条坎,你一定会爱上那种“一切尽在掌握”的感觉。

毕竟,追溯不是目的,让产品更可靠,出了问题能甩锅——哦不,能快速找到根源并改进,才是终极意义。对吧。
