时间敏感网络（TSN）：为什么它是工业智能制造的下一块核心拼图？

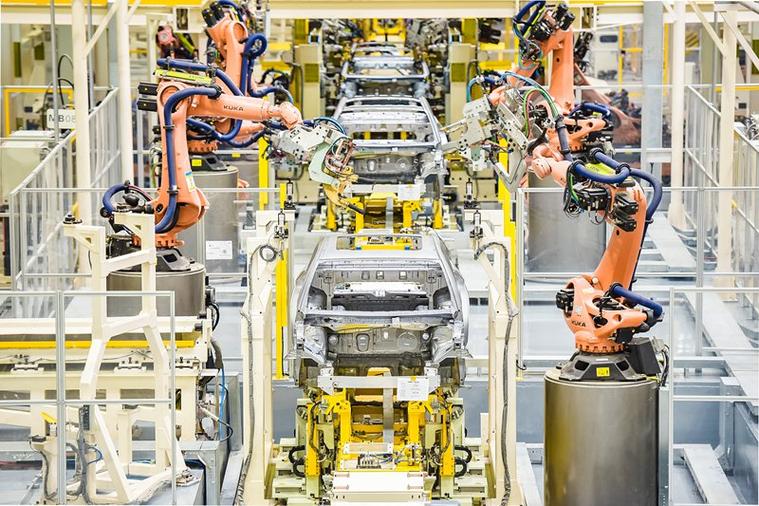

我上个月去南方某汽车总装厂做技术交流，亲眼看到一条新投产的焊装线，节拍比旧线快了40%，故障率反而降了80%。核心改了什么？不是换更大更快的机器人，是把原来乱七八糟的多套现场总线，换成了统一的时间敏感网络（TSN）。原来谁能想到，卡智能制造脖子的，不是机器人精度，不是自动化算法，是一张看不见的网。

为什么原来工业网络解决不了现在的问题？

十几年前的工厂，设备少，信号简单，走一套总线就够。后来呢？要上AGV集群调度，要加机器视觉质检，要连AR远程运维，还要把每台设备的采集数据传到云端。不同业务对网络的要求天差地别：机器人关节控制要求延迟抖动不超过10微秒，机器视觉传图要大带宽，后台数据采集对延迟根本没要求。原来的方案是什么？各走各的网。控制走PROFINET，视觉走普通办公以太网，数据采集走另一套，布线下一堆乱七八糟的线，维护起来头都大。一旦要跨网传数据，延迟抖得离谱，有时候机器人抓个工件晚了几毫秒，整条焊缝废了，一个车身就是大几千块打了水漂。说实话，这几年工业设备的精度要求涨得太快，原来的网络架构，早就拖了后腿。对吧？问：TSN不就是给以太网加个时间戳吗？和原来的工业以太网有什么本质区别？答：还真不是换个标签这么简单。原来的工业以太网，本质还是“尽力而为”的转发逻辑，哪怕是实时性最好的PROFINET IRT，也只能在自己的小网段里保证低延迟，只要跨网段、混传不同类型的流量，实时性立马掉下去。时间敏感网络（TSN）是从以太网底层改了规则，给所有流量按时间分片，该走控制流量的时间段，其他所有流量一概靠边等，从根上解决了不同流量共网传输的实时性问题。哪怕你把机器人控制、AGV调度、车间AR监控、设备数据采集全走一条网线，延迟抖动也能稳定控制在1微秒以内。现在行业说的“工业一网到底”，真正能落地实现的，也就TSN能做到。

当前工业落地TSN的几个坑，我踩过说给你听

这两年TSN火了，大大小小的厂商都往自己的产品上贴TSN标签。我见过太多企业踩坑，白花冤枉钱。第一个坑，全厂一刀切换网。上来就把原来的网络全拆了，砸几百万几千万换全套TSN设备，结果全厂能用TSN的核心设备没十分之一，剩下的旧设备还要加一堆网关做转换，钱花了，性能还不如原来分网跑。这纯纯是瞎造钱！第二个坑，拿换皮产品当真TSN。很多厂商把自己原来的实时以太网产品改个软件就敢卖TSN的价格，根本不支持IEEE的核心标准，出了问题找不到地方说理。

问：那不管是旧厂改造还是新厂建设，想上TSN应该怎么规划才对？答：核心就是八个字：核心先行，逐步迁移。如果你是旧厂改造，先找对节拍精度、实时性要求最高的核心工段，比如汽车焊装、光伏切片、锂电卷绕这些瓶颈段，先把核心控制层换成TSN，其他非实时的辅助工段，继续用原来的网络，未来升级再慢慢换，成本至少降三分之二，两三个月就能看到效果。如果是新厂建设，直接全按TSN标准布线，一步到位，未来十年不用换主网络。选产品的时候记住，一定要认准支持IEEE 802.1AS-2020时间同步和IEEE 802.1Qbv门控调度这两个核心标准，缺一个都不是真TSN，别交智商税。

2024年，TSN离大规模普及还有多远？

我今年跑了小二十家工业企业和自动化展，最大的感受就是，TSN已经不是实验室里的技术了，已经实打实落到生产线上了。头部的锂电、光伏、汽车主机厂，新投产的生产线，几乎都在试点TSN，有些已经批量铺开了。我前阵子接触宁德时代的一个新项目，整条新锂电生产线用TSN一网到底，整条线的设备综合效率OEE提了快9个点，这个收益，一年就能把网络改造的钱赚回来。成本呢？前两年TSN交换机比普通工业交换机贵一倍还多，现在国内厂商已经做出来自主的TSN芯片，价格已经降到比进口普通工业交换机还低，门槛早就下来了。 💡 给准备上项目的朋友提个醒：TSN是好东西，但不是所有工厂都需要。如果你的工厂是做单件小批量定制的，节拍要求不高，原来的网络够用，完全没必要凑这个热闹，把钱投在设备升级或者工艺改进上，收益比换网大得多。如果你的工厂是大规模量产，对节拍、精度要求极高，那别犹豫，TSN就是你接下来要啃的核心蛋糕。你去今年的工博会转一圈就知道，十个做工业网络的厂商，八个在推TSN解决方案。这个趋势，挡不住。再过三年，你看国内新投产的千万吨级锂电、百万台级汽车厂，核心生产网络基本都是时间敏感网络（TSN）的天下。
