逆向工程:那些图纸上没有的秘密,我拆给你看

说真的,第一次亲手拆解一台德国进口的液压阀,我手心里全是汗。六万块的东西,拧下最后一个螺栓的时候,弹簧突然崩出来,差点儿弹到眼睛——从那以后,我每次拆机都戴护目镜。但那次拆解值啊,我们发现了内腔一个极其隐蔽的引流槽,宽度只有0.2毫米,设计手册上根本没提。就是这个小玩意儿,让整个阀的响应速度提高了30%。逆向工程 的第一步,往往就是这么粗暴又惊险。

你可能会说,不就是山寨吗?错。真正的逆向工程,重点是「工程」两个字,不是「抄」。我在这个行业摸爬滚打十几年,见过太多人把逆向当成简单的扫描建模,最后弄出来的东西形似神不似,装机就废。不信?先来看一组苦逼经历。

工程师在车间拆卸精密液压阀,弹簧飞出的瞬间
工程师在车间拆卸精密液压阀,弹簧飞出的瞬间

当三维扫描仪怼上高光金属表面

去年我们逆向一个航空发动机叶片,用手持式激光扫描仪一扫,结果点云数据全是噪声——那叶片表面太光滑,又有反光涂层。技术员小李差点儿把扫描仪砸了。后来怎么解决的?喷涂显像剂,薄薄一层,像给叶片化了妆,才把轮廓抓出来。可你知道代价吗?显像剂残留影响了后续的尺寸测量精度,我们不得不又做了三遍补偿标定。折腾了整整两天。

点云处理 是逆向工程的灵魂,但太多人忽视它的肮脏活儿。点云噪点移除、补洞、精简,这些步骤占到整个流程60%以上的时间。我见过有公司直接拿原始扫描数据生成曲面,出来的模型表面坑坑洼洼,CNC加工完一测,公差超了十倍。所以,别迷信扫描仪的自动建模功能。软件再聪明,也猜不透制造误差的诡异性。

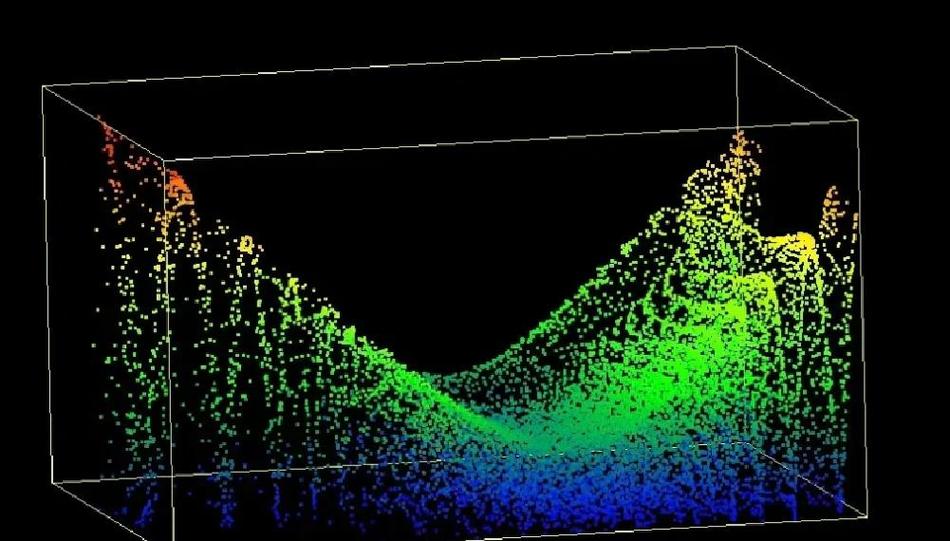

航空发动机叶片三维扫描点云数据,高光表面处理
航空发动机叶片三维扫描点云数据,高光表面处理

问:用手持扫描仪好还是三坐标测量机好?
答:看工件。大尺寸、自由曲面多的,比如汽车内饰件,必须上扫描仪,快。但如果是精密轴承座,还是老老实实上三坐标,测几个关键孔距和平面度,再用参数化建模重构。三坐标的点数少,但精度高到吓人,我一个老师傅说过,「扫描仪给的是皮,三坐标给的是骨架」。皮好看但不顶用,骨架才是基础。

问:逆向出来的模型,能直接用于模具加工吗?
答:能,但得加料。光是几何还原不行,必须考虑收缩率、脱模斜度,还得补上加工圆角。我曾经偷懒,直接把逆向的面组扔给CAM编程,结果模具试出来全是熔接痕。后来老老实实重做结构分析,才发现原样件本身就有设计缺陷——别人故意的,坑的就是逆向者。所以,逆向不仅是复制,更是一场技术博弈。

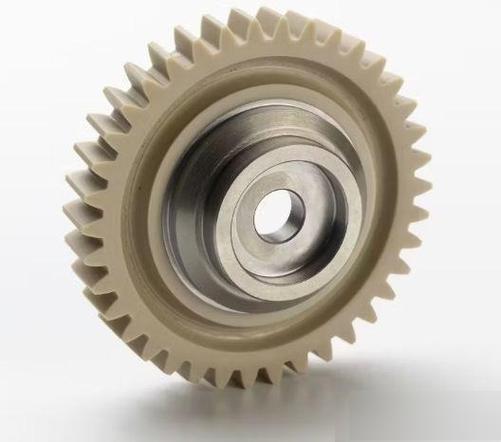

那个让我崩溃的塑料齿轮

那个让我崩溃的塑料齿轮
那个让我崩溃的塑料齿轮

有一个塑料齿轮,磨损到齿形都模糊了,客户非说要原样复制。我测了五个齿,每个齿的渐开线都不一样,根本没法拟合。快放弃的时候,突然想到:这玩意是模具注塑的,收缩率肯定不均匀。干脆先假设理论渐开线,再反向推算模具型腔的变形量。用Moldflow做了仿真,结果竟然对上了,磨损规律也解释了为什么偏磨。最后我们不仅还原了齿轮,还把优化后的齿形给了客户,寿命提升了四倍!这感觉,比吃顿火锅爽。

所以,逆向工程绝不是线性工作。你得懂材料、懂工艺、懂公差,甚至懂对手的小心思。✅ 重要提醒:如果拿到一个样件,先看有没有补焊痕迹、镶件拼接、涂层——这些都是原厂留下的密码,能帮你判断设计意图。曾经有一个泵壳,表面看着是铸件,X光一照,里面埋着钢管。原来那是局部耐磨处理,硬度HRC60以上。不搞清楚就开模,出来的东西就是一次性产品。

说到涂层,现在新的⁠PVD、CVD工艺经常出现在高端零部件上,逆向的时候必须通过能谱分析(EDS)把成分测出来,否则摩擦系数完全不对。这也是为什么逆向工程如今越来越依赖材料实验室,而不仅仅是测绘室。💡 工业化越深,逆向的门槛越高。

软件里那些反人类的逻辑

软件里那些反人类的逻辑
软件里那些反人类的逻辑

用过Geomagic Design X的人都知道,自动分割曲面功能有时简直智障。一个简单的圆柱面,它硬是给你切成八瓣,美其名曰「拟合精度更高」,可你的数控程序匹配刀路时立马崩溃。我现在的习惯是,关键配合面一定要手动重构,非配合面才用自动拟合。累是累点,但后续加工会感谢你的。

还有,逆向工程生成的模型往往没参数,修改起来像噩梦。有次客户要改一个倒角角度,从30°改成45°,因为没有特征树,只能先砍掉重做。耗时一小时。所以,现在我都用混合建模:把逆向的几何作为参考,在上面重新建参数化特征。虽然多了步骤,但为后续改型留了活路。这可是血泪教训换来的经验❗

再分享一个细节:公差分配。原样件测出来是φ20.03,你建模是画φ20.00还是φ20.00±0.02?别想当然。搞清楚配合要求:它是间隙配合还是过盈?如果原样件本身就是加工偏大,你画成理论值,可能装配就出问题。所以,逆向必须连测量报告一起分析,不是只看数模。这事儿我吵过很多次,跟那些只管画图不管工艺的工程师。

问:为什么有时候逆向的成本比正向设计还高?
答:因为你得先破译别人的设计DNA。正向设计从零开始,约束是自己定的;而逆向工程,你得猜对方为什么选这个壁厚、为什么用这种过渡圆角,猜错一次,模具报废,成本就飞了。另外,小批量逆向时,分摊到每个件上的扫描、建模费用极高,还不如重新设计。只有当原产品工艺特殊、隐含大量隐形知识,或者专利规避时,逆向才真正划算。

其实,逆向工程最迷人的地方,就是它逼迫你换位思考,钻进原设计者的脑子里。有时候拆解一个零件,会突然佩服那个设计师的巧思,也会吐槽他的过度设计。工业就是这样,在抄和超的循环中前进。别把逆向当捷径,它是一面镜子,照出你对制造到底理解多深。

最后,如果你想玩逆向,一定记住:扫描仪买好点的,显像剂多备几瓶,护目镜永远戴着。还有,对每一次拆解保持敬畏。因为你永远不知道,下一个弹出来的弹簧,会给你惊喜还是缝针。
