无损检测（NDT）的未来？聊聊相控阵超声那些事儿

做了二十年无损检测，眼瞅着超声波探头从单晶发展到相控阵，说实话，有时候还是会被新技术震撼到——不是因为它多花哨，而是真的实用。前两天去了个风电法兰的检测现场，看着小伙子们拎着便携的相控阵设备，半小时搞定一个法兰的焊缝检测，心里真不是滋味儿。想当年，我们抱着几十公斤的模拟机，爬高上低，一毫米一毫米地扫查……现在这些后生赶上好时候了！

但，相控阵超声检测（PAUT）绝不是万能药，对吧？它也有让人抓狂的时候。比如参数设置，稍微不熟的小年轻，能把扇形扫查调得跟毕加索画似的，扫出来的图谱师傅看了直摇头。不过话说回来，一旦用好了，它就是无损检测（NDT）领域的一把瑞士军刀。

为什么相控阵让传统超声“颤抖”？

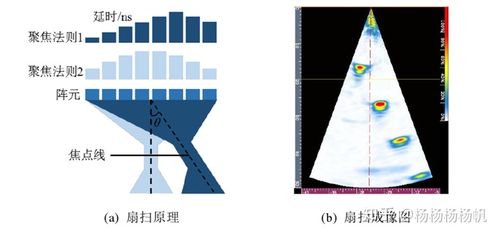

传统超声检测（UT）就像用手电筒照黑暗的房间，只能看一个方向。你想看侧面？得倾斜手电，或者换个角度。相控阵呢？它是一排手电筒，通过电子控制延迟激发，能在不同的角度同时“发光”，还能动态聚焦。这意味着什么？你不需要来回摆弄探头，一个位置下去，内部的缺陷就能在屏幕上一目了然，还能生成直观的图像。这个图像可不是简单的波形，而是扇形扫查（S-scan）或者线性扫查，跟医院里B超似的。

特别是对于几何形状复杂的工件，比如汽轮机叶片根部、管道对接焊缝，传统UT简直就是噩梦。有一次我们检测一个异形铸件，老法师拿着常规探头折腾了半天，最后摇摇头说：“这玩意儿我保证不了。”换上相控阵，数据采集十分钟搞定，缺陷的3D位置都标得明明白白。这种效率提升，哪个老板不爱？

但，注意这个“但”。相控阵设备贵啊，探头贵啊，校准试块也更复杂。而且，操作人员必须经过专业培训，否则就是浪费钱。我见过一些厂家买了好设备，结果培训不到位，操作工还是用传统UT的思路去用相控阵，把高级设备当普通数字机使，简直暴殄天物！

问：相控阵和TOFD有啥区别？是不是一个东西？
答：不是一码事。TOFD（衍射时差法）也是超声，但主要靠接收缺陷尖端的衍射波来测量缺陷高度，精度很高，但是有近表面盲区。相控阵则是利用多晶片探头形成聚焦声束，通过电子扫描实现多种视图，可以成像，适合复杂几何形状。很多情况下，两者配合使用，比如焊缝检测先TOFD扫一遍，发现可疑再用相控阵精细成像，那叫一个绝配！

实战中的惊喜与烦恼

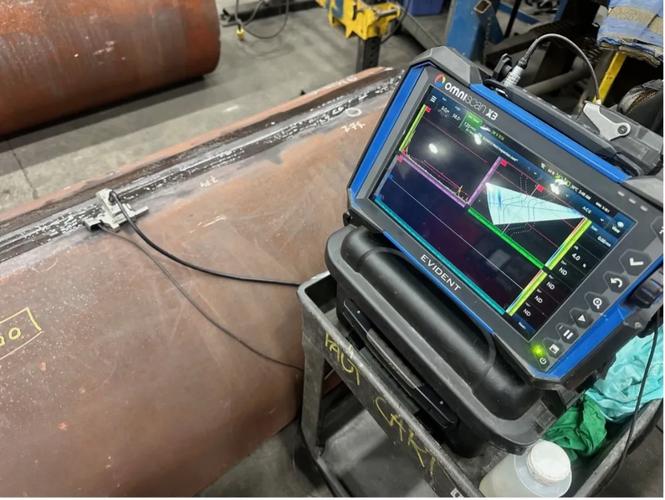

最近有个项目，检测核电厂的管道焊缝，空间极其狭小，管道背后还有加强圈，射线根本打不进去。我们带了新买的便携式相控阵，探头就火柴盒大小，配合编码器扫查，不到二十分钟出了一张漂亮的C扫描图像。客户看了直接傻眼：“这么快？以前不是要搭脚手架、拆保温层吗？”那一刻，我觉得这技术真值。

然而烦恼也不少。数据量太大了！一个焊缝扫下来，几百兆的数据，如果网络不好，传到云端分析就得等半天。还有，电池续航也是个问题，我们总是多备几块电池，不然爬到半空没电了哭都来不及。再说那个编码器，有时候打个喷嚏手一抖，扫查线歪了，图像就跟抽象画似的，还得重来。所以说，工具再先进，人的因素还是第一位。

不过，现在一些新设备开始集成5G模块，实时上传数据，后台AI辅助判读，甚至能现场生成报告。这倒是解决了一线人员的燃眉之急。我们车间试了一套系统，确实减少了人为误判，特别是对新手友好。但老师傅们有点抵触，觉得这玩意儿剥夺了他们的经验优势。我觉得吧，技术是辅助人的，不是替代人的，人机协作才是正路。

问：现在工厂里用相控阵的多吗？成本能接受吗？
答：坦白说，大企业、航空航天、核电、高端制造用得比较多。中小企业还在观望，毕竟一套设备几十万上百万，加上人员培训，投入不小。不过随着国产设备崛起，价格已经降了很多，有些国产相控阵性能不输进口货，售后服务还更及时。我建议，如果检测量大、缺陷判定要求高，趁早入手，早用早省钱。因为时间成本、返修成本算下来，很快就能回本。

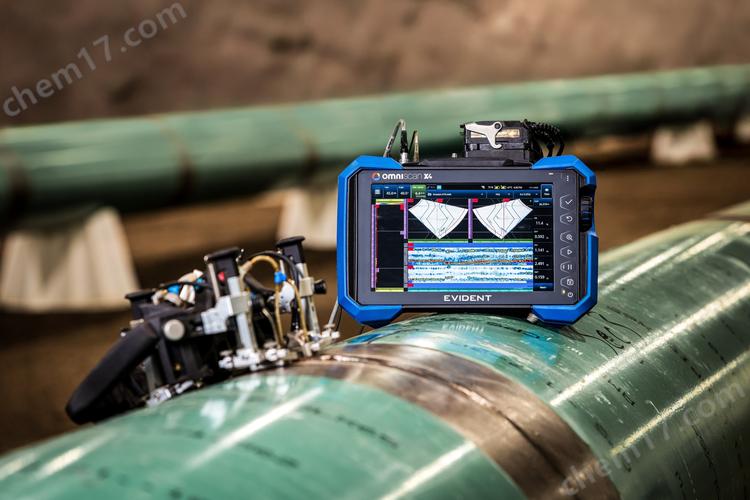

相控阵之外，无损检测还有什么新花样？

既然聊到未来，就不能不提数字射线（DR）、激光超声之类的东西。DR成像速度快，不用洗片，环保。但射线检测毕竟有辐射，安全要求高。相控阵超声就没有辐射，还可以在线监测。我比较看好的是电磁超声（EMAT），不用耦合剂，能在高温表面检测，虽然灵敏度不如压电超声，但在某些特殊工况下简直是神器。

还有一个趋势是检测数据的数字化与智能化。现在很多无损检测（NDT）公司都在搞大数据平台，把历史检测数据汇总分析，预判设备寿命。这听起来很美好，但实际落地还有不少坑——数据标准不统一，不同设备之间的格式打架，你传你的，我传我的。行业协会应该在标准上多下功夫，否则就是一盘散沙。

说到标准，唉，一提就头疼。国内的标准更新还是慢半拍，很多相控阵检测工艺评定还是参考欧美的，逼得我们有时不得不请外籍专家来背书。什么时候我们自己的标准能更自信一些呢？

问：想学相控阵检测，有什么建议？
答：首先要打好超声基础，别一上来就玩相控阵。了解声场、波形转换、衰减，这些理论知识是根本。然后找个靠谱的培训机构，一定要有大量实操机会，最好跟着有经验的师傅做几个项目。现在网上资源也多，各种仿真软件可以模拟声束，没事多捣鼓。考证的话，国内有特种设备的UT-II级、相控阵专项，国际上有ASNT、ISO 9712的PAUT证书，看你的职业规划。学无止境，这行越老越吃香，前提是别停止学习。

说实话，无损检测这个行当，表面看枯燥，其实充满挑战。就像医生给病人看病，我们给设备看“内伤”。工具在进步，但核心还是人的判断力和责任心。相控阵只是我们工具箱里的一员，未来肯定还会有更惊艳的技术出现。届时，又会有多少老师傅像今天一样，一边感慨一边学习呢？

好了，今天就聊到这儿。我得去车间看看那台老超声机了，虽然退役了，但我还是舍不得扔——那上面有我的青春呐！
