电镀工艺深度解析：从挂镀到滚镀，工程师踩坑实录

说起电镀，干了十几年制造的兄弟可能都要叹气——这玩意儿，看似简单，实则处处是坑。上周去供应商那里看线，一批镀锌件发白，对方技术员挠头半天，愣是没找到原因。我凑近一看，镀液都泛黄了，铁离子污染成这样，能镀好才见鬼了！

其实电镀的原理，就是初中化学的电解池。阳极金属溶解，阴极工件沉积，再加上直流电——三个要素，缺一不可。但真正到了产线，成分控制、温度、pH、添加剂……变量多到让人崩溃。别看很多厂搞了自动化，挂具一挂，程序一按，出来的东西照样麻点、起泡、结合力差。

说到底，电镀是门手艺活，光有设备不行。 去年帮一家初创公司调试化学镍线，他们买了德国进口的整流器，结果镀出来镍层发暗。最后发现，是前处理酸洗后水洗不彻底，残留的酸根毁了镀液。你说，这跟设备有多大关系？

电镀工艺的“灵魂”：镀液与添加剂的平衡

很多人以为，镀液就是简单的金属盐溶液。错！以最普通的酸性镀铜为例，硫酸铜、硫酸、氯离子，还有至少三种以上的光亮剂、整平剂。少了氯离子，光泽出不来；多了，镀层立刻变脆。记得刚入行时，师傅让我用霍尔槽打片，每半小时校验一次添加剂浓度，那简直是噩梦——现在有了自动补加系统，可中小企业有几个舍得投入？

电流密度，又是一个被普遍忽视的变量。 挂镀时，工件凸出部位电流密度高，容易烧焦；凹陷部位电流密度低，镀层偏薄。很多设计人员画图不考虑挂点，把孔放在死角，最后扯皮说电镀不行。其实用辅助阳极、仿形阳极就能改善，但……“成本高啊，老板不批”这句话，我听过太多次了。 ❗

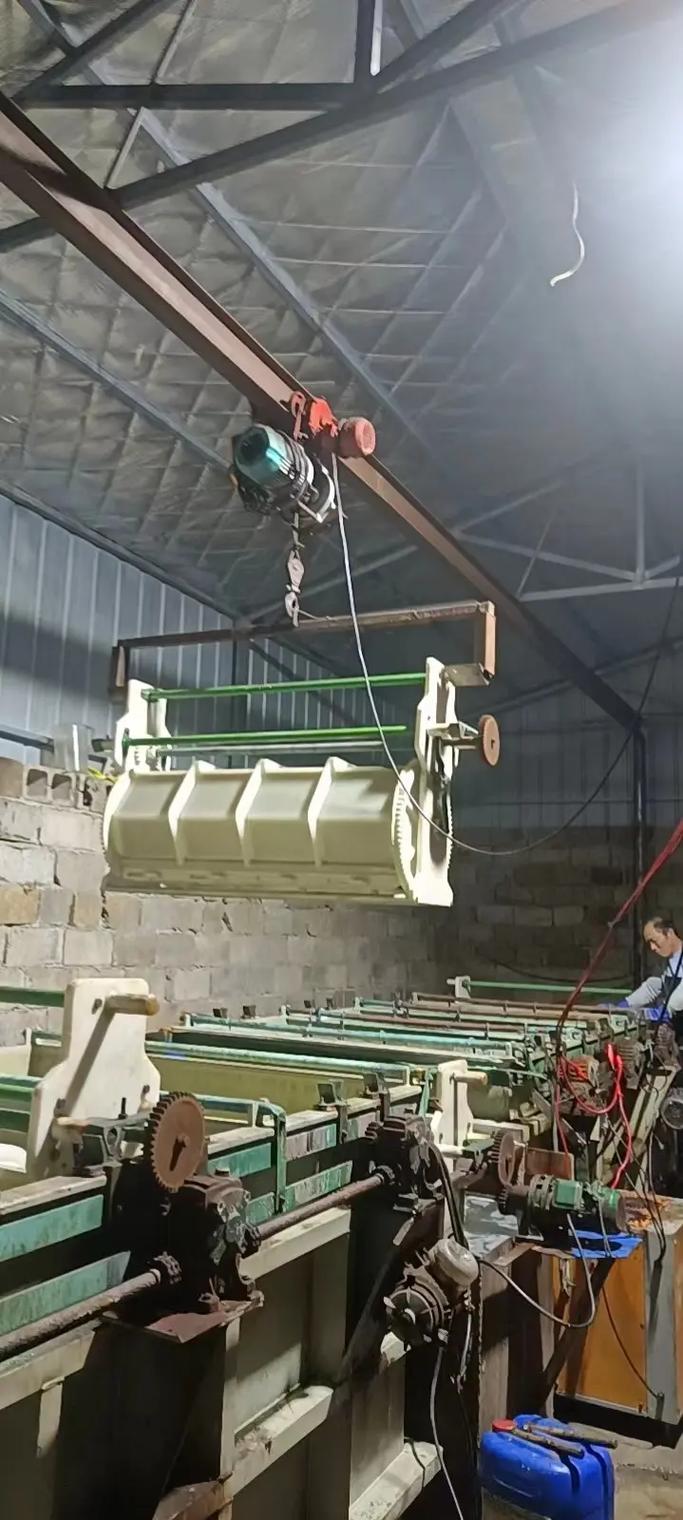

挂镀 vs. 滚镀：老生常谈，但选错真要命

选挂镀还是滚镀？这问题看似基础，实际踩坑的厂一大堆。之前有个客户，做M8螺栓，本来用滚镀锌省钱省力，后来接了个汽车件订单，要求盐雾测试120小时无白锈。滚镀的镀层均匀性根本达不到，螺栓螺纹堆积、头部偏薄，一测就露馅。改成挂镀，成本翻倍，交期拉长，对方采购脸都绿了。 💡

现在有些新玩法，比如倾斜式滚镀、喷射流滚镀，能提高均镀能力，但说到底，品种单一、量大从优的零件，滚镀还是王者；异形、高要求的，乖乖挂镀。 别信那些“全能镀槽”的忽悠，我见过一家厂，硬是上了一套复合式生产线，结果两种工艺互相干扰，镀液交叉污染，最后拆了重建。

不过话说回来，滚镀里有个门道——滚筒转速。太快了，工件磨损严重，镀层擦伤；太慢了，厚度不均，甚至有“死区”。有次给一家卫浴厂做工艺改善，他们镀铜-镍-铬三层，滚筒转速从8转/分提到12转/分，次品率立刻降了5%，你说神奇不神奇？可当初调试时，操作工嫌吵，私自降速，唉，这人为因素……

环保一票否决，电镀废水处理不能儿戏

干电镀的，现在最头疼的不是技术，而是环保。氰化物镀铜、镀银，性能够猛，但谁敢用？无氰镀液推了这么多年，碱性锌酸盐镀锌勉强替代了，可铜锡合金、仿金电镀，很多还离不开氰根。去年某地环保突击，关停十几条线，老板们连夜找替代工艺，那场面……

重金属废水处理，絮凝沉淀是主流，但源头减量才是正道。 我见过最极端的一个案例，一家线路板厂，把微蚀刻液在线循环，铜回收率90%以上，废水处理成本砍了一半。当然这需要投入膜分离系统，不是谁都玩得转。但最起码，逆流漂洗、空气搅拌蒸发这些基本操作，能做到吧？偏偏很多厂为了省水，最后水洗不净，镀层出问题，得不偿失。 ✅

问：电镀层结合力不好，一弯折就起皮，是哪个环节出问题？
答：起皮，十有八九是前处理没搞干净。除油不彻底、酸洗过度造成氢脆、活化液失效，都有可能导致。去年处理过一个镀黑锌起皮的案例，我们排查了所有工序，最后发现是酸洗后存放过久，表面钝化膜重新生成，一进镀槽就打底不牢。后来加了预浸步骤，问题立马解决。教训就是：千万别觉得前处理可有可无，它占质量影响因子的40%以上。

问：电镀锌和热镀锌，到底哪种防锈效果更好？
答：这取决于应用场景。热镀锌层厚（一般50μm以上），耐户外腐蚀，适合钢结构；电镀锌层薄而均匀，装饰性好，内饰件和电子件用得多。但有个误区：很多人以为电镀锌加钝化就能扛盐雾几百小时，实际上是牺牲阳极保护，镀层一旦破损，基体锈蚀比热镀锌快得多。我们给风电螺栓做试验，同样30μm厚度，热镀锌耐中性盐雾是电镀锌的三倍。可别拿电镀锌去彪悍户外，那是跟自己过不去。

智能化改造，不是买几个机器人就行

行业内现在都在喊工业4.0，电镀线也要数字化。我参观过一家外资厂，全线DCS控制，镀液成分在线分析，工件扫码追溯，确实牛。但冲这个，小厂根本投不起。其实更现实的做法，是先从数据采集做起：记录每批产品的电流、温度、时间，哪怕用Excel，积累三个月，就能发现很多规律。车间主任老周，靠手抄记录，愣是把镀槽加热的能耗降了15%，诀窍就是避开尖峰电价。唉，有时候人的智慧比算法更管用。

不过有一点，仿真软件确实值得搞。 现在ANSYS、COMSOL能模拟镀层厚度分布，设计师在电脑上就能优化挂具、屏蔽板结构，省掉多少试错成本！上个月帮一个做挂镀锌压铸件的客户做仿真，只改了辅助阴极的尺寸，省了20%的阳极材料，一年下来十来万。他们技术总监激动得差点请我吃一个礼拜的饭…… ❗

问：镀层出现麻点，密密麻麻像针孔，怎么解决？
答：麻点主要来自析氢气泡黏附在工件表面，阻碍了金属沉积。调整润湿剂能降低表面张力，让气泡尽快脱离；另外镀液要连续过滤，除掉微小颗粒，因为这些颗粒也会成为气泡核心。还有一招是加超声波振动，但可能会影响结合力，要慎用。我们曾在一款卫浴件的镀镍工序中，把镀液搅拌从空气搅拌改为机械+阴极移动，麻点率直接从8%降到0.5%以下，非常划算。空气搅拌虽然简单，但带入氧气会加剧氧化，有时好心办坏事。

最后想说，电镀这行，经验重要，持续学习更重要。 新工艺、新添加剂、新环保法规，年年都在变。以前铬钝化用六价铬，现在全要三价铬钝化，色彩控制难度上了一个台阶。但没办法，客户要的耐蚀性越来越高，汽车件动辄五六百小时盐雾，不用心搞，订单就丢。那天在展会上看到一种石墨烯封闭剂，据称能大幅提升镀层寿命，我先拿样品试试，回头跟大家分享结果。有同行看到，可以一起聊聊——反正微信群里也不差我一个吐槽的，哈哈。 😅
其实说到底，电镀的魅力就在于这种细微之处的较量。一槽不稳定的镀液，可能毁掉成百上千个零件；一次用心的调整，又能让整个产线起死回生。各位搞制造的兄弟姐妹，且镀且珍惜吧。
