焊接工艺进阶：高端制造领域不能踩的那些隐形坑

上个月去东莞一家做新能源电池托盘的工厂聊，车间主任拉着我吐槽，招了三年的熟手焊工，现在还是能把6系铝焊出裂纹，返工率干到12%，亏了小几十万。说实话，很多人觉得焊接不就是把两块金属烧熔粘一起？大错特错。现在高端制造对焊接工艺的要求，早就不是”连得上”这么简单。要密封耐压，要符合力学强度，要耐得住腐蚀，还要控制变形在零点几毫米以内，新能源汽车、航空航天、风电设备，差一丝都出不了厂。

不同焊接工艺的适配坑：别拿激光焊啥都往身上揽

这些年上游设备厂商吹得凶，好像不用激光焊、不用自动化焊接就不算现代工厂。很多老板脑子一热，砸大价钱上新设备，最后掉坑里爬不出来。去年接触到浙江一家做工程机械配件的工厂，老板听销售说激光焊接精度高效率高，咬咬牙花三百万换了全新的焊接线。结果他们主打产品是25mm厚的碳钢支撑板，激光焊熔深不够，反复焊了三层还是达不到强度要求，合格率才60%，最后只能把整条线低价转出去，亏了一半还多。 💡 真不是越贵的工艺越好，适合才是第一位。你做普通碳钢厚板的批量工件，埋弧焊的成本比激光焊低一半，成型质量还更稳定，何苦追新？

问：现在市面上常见的焊接工艺那么多，怎么快速选到适配自己产品的？答：核心抓三点就行，第一看材质，铝、铜这些导热快的异种金属，别用普通电弧焊硬怼，优先选激光焊或者搅拌摩擦焊；碳钢厚度超过20mm，埋弧焊比任何高能束焊都靠谱。第二看性能要求，要外观无痕的精密产品就用激光，要承重、对外观没要求的结构件，焊条电弧焊或者二氧化碳气体保护焊完全够用，成本差出去好几倍。第三看批量，小批量定制件手工焊调整灵活，大批量标准化产品上自动化才划算。说完了选工艺的坑，再说说现在行业里最头疼的新问题。

新材料普及下，焊接工艺的新调整

这十年制造业的材料换得太快了，以前焊来焊去就是普通碳钢，现在呢？新能源电池壳用6系、7系铝合金，风电主轴用超高强度钢，航空发动机零件用钛合金，还有一堆钢铝、铜铝异种连接的需求，老经验真的不好使了。就拿最常见的铝合金焊接来说，很多老焊工还是用十几年前的老焊丝、老参数，焊完看起来成型挺好，放两天就出裂纹。为啥？铝的热膨胀系数是钢的两倍，冷却收缩的时候应力拉不住，就裂了。现在焊铝合金，得用硅含量更高的专用焊丝，还要提前预热工件，严格控制层间温度在100-150℃之间，差个二三十度，结果天差地别。

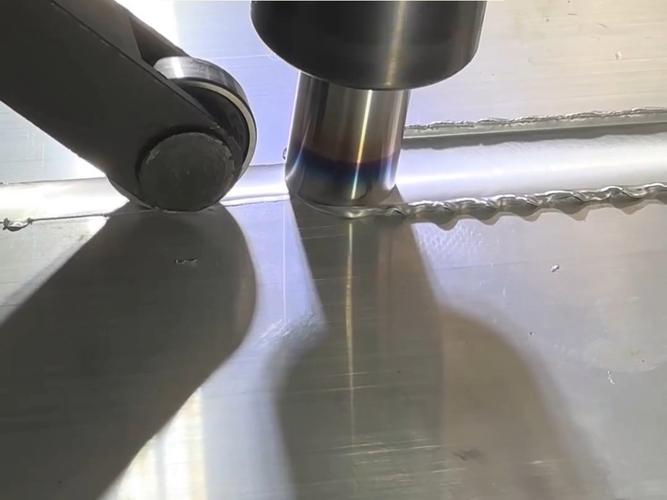

问：现在很多工厂都要做钢铝异种焊接，主流用什么焊接工艺靠谱？答：工业化批量生产目前最成熟的还是搅拌摩擦焊和激光钎焊。传统熔焊会让钢铝融合产生厚的脆性金属间化合物，稍微受力就断，这两种工艺的热输入低，能把脆性层控制在几微米以内，强度完全满足要求。现在新能源汽车的电池包托盘、车身连接，基本都走这个路线，技术落地已经好几年了，稳定性没问题。说实话，我见过太多老资格咬死了”我焊了几十年都这么干”，结果新材料焊一个废一个，还嘴硬说是材料不行，其实就是自己的焊接工艺没更新，太懒了。❗ 别抱着老经验吃一辈子，现在行业变太快了。

自动化时代，焊接工艺的核心竞争力在哪？

现在到处都是焊接机器人，很多人说，以后焊工都要失业了，焊接工艺也没用了？扯。机器人能干的都是重复的标准化活，换个产品换个材质，参数谁调？焊出气孔裂纹，谁来找问题？复杂曲面、特殊位置的焊接，谁来把关？上个月跟中车一位朋友聊，他们造高铁车厢，很多拐角、特殊接口的位置，还是得干了三十年的老工艺师出马微调，机器人走出来的就是不如手工调的成型好，强度够。现在工厂最缺的，不是会按按钮开机器人的普工，缺的是能解决问题的焊接工艺人才。很多人觉得自动化替代人，其实自动化只是把低端的重复劳动替代了，真正懂焊接工艺的人，身价反而越来越高。现在还有很多新的焊接工艺出来，冷金属过渡焊焊超薄板，超声波焊焊精密电子元器件，还有复合焊接工艺，发展快得很，多出去看，多试，就不会被淘汰。焊接这行，说起来就是把两块金属连起来，可往深了说，大到太空飞船，小到手机电池，都靠这手艺撑着。差个零点几毫米的变形，错个十几个安培的电流，就是废品和合格品的差距。真的容不得马虎。
