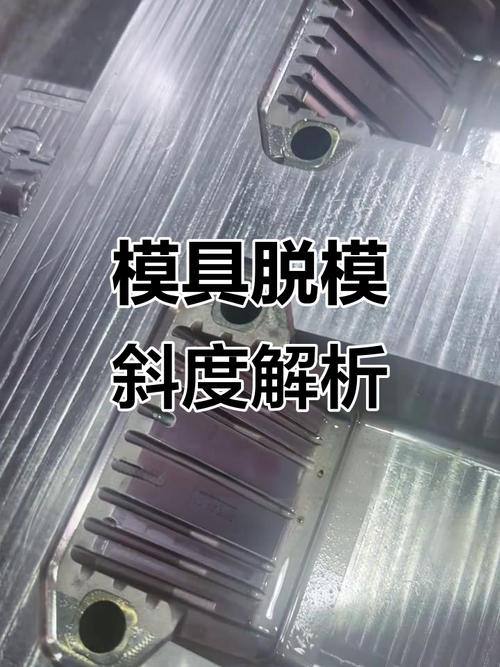

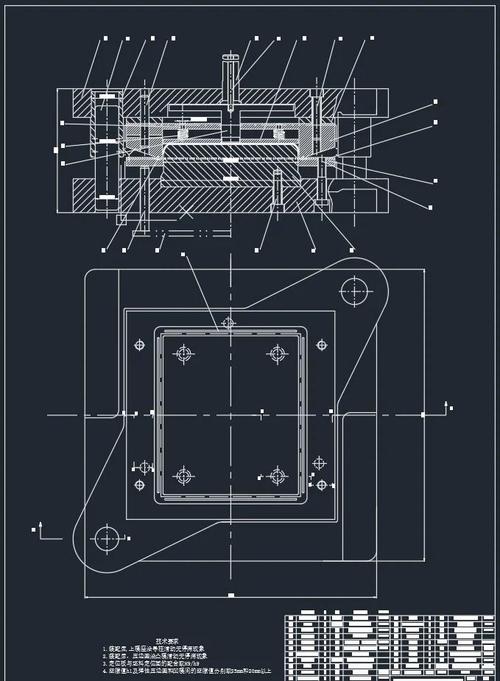

别拿脱模斜度不当模具设计核心
很多新手设计师，甚至干了五六年的老设计，都容易犯这个懒病：画完产品分完型，先把复杂的抽芯、顶出结构画完，脱模斜度随手填个1度，就当完事了。
说实话，这个步骤本来应该是第一步做的。不对，是产品设计阶段就要和模具设计对齐的。
不同材料收缩率不一样，斜度要求差得不是一星半点。高结晶的PP和收缩率稳定的PC，差半度斜度，脱模的时候一个顺顺利利，一个直接把产品侧壁拉裂。去年碰过一个做一次性餐盒的客户，为了多留0.1mm壁厚省材料，硬生生把斜度从要求的0.5度砍到0.25度。结果呢？打了不到五百模，脱模板直接崩了，型腔拉得满是划痕，整块模架废掉，重新开模花了快四十万。你说亏不亏？
问：现在很多产品先做3D打印手板验证，手板不用脱模，是不是产品设计的时候就可以不用提前考虑模具设计的斜度要求？ 答：大错特错。手板是手板，开模是开模。哪怕你产品外观要求完全零斜度，也要提前给模具设计留好放电、蚀纹的余量，绝不能等到开模才想起来补。哪怕真的要做零斜度外观，那模具分型面就要改，镶件要提前做拆分，这些成本都要提前算进去，不能糊弄。2024年最新的模具设计脱模斜度计算逻辑
早就不是靠老经验瞎蒙的年代了。现在CAE模拟早就普及了，新能源车上一堆新的改性工程塑料，收缩率比传统料高30%以上，老经验根本套不上。

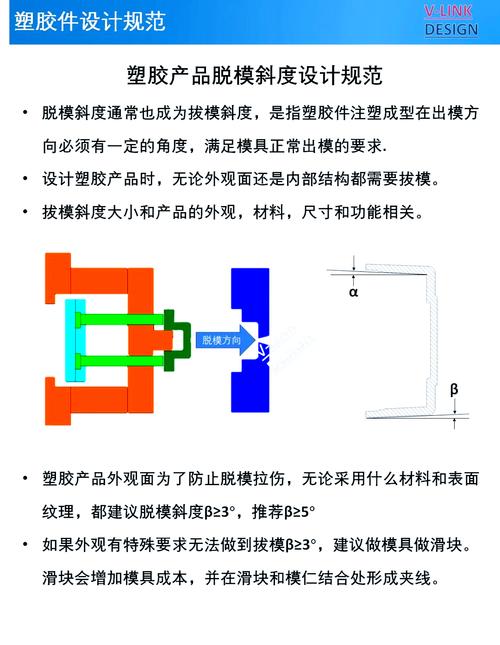

三个必须记牢的核心原则：- 💡 外观面做蚀纹：纹深越深，斜度越大，每0.01mm纹深至少加0.1度斜度，这个是跑不掉的，别跟我讲什么经验省斜度，出了问题哭都来不及。
- ❗ 内型脱模：比外型斜度要再加大0.2-0.5度，因为产品冷却收缩是包紧型芯的，脱模力比外型大得多，斜度不够直接顶穿产品。
- ✅ 透明光学产品：尽量不要在外观面留拔模顶针印，斜度不够的话顶出来就是一圈白痕，整批产品直接报废，连返工的机会都没有。
现在很多厂都用上了AI辅助模具设计，输入产品参数自动出斜度，挺方便对吧？不过话说回来，AI算出来的数，一定要结合自己厂的加工工艺改。你们厂磨床抛光留多少余量，蚀纹厂做纹深误差多大，AI才不管这些。只信AI，死得更快。
问：做高精度的精密模具，脱模斜度能不能做到0.1度以下？ 答：理论上加工可以做到，但没人会这么做。除非产品是完全的碰穿面，根本不需要脱模，否则哪怕精度做到0.001mm的模具，0.1度斜度脱模，打个几十模之后，模具型腔就会被拉伤磨损，后面修模都修不好，模具寿命直接缩短三分之二。省了一点点产品尺寸的牺牲，换了几十万的模具提前报废，这笔账怎么算都亏。老模具设计工程师攒出来的实用技巧
当然，很多时候我们也身不由己。产品已经定版了，客户不肯改产品，斜度就是不够，开模又赶着上线，怎么办？
这里说几个我攒了十几年的法子，一般我不给外人说。
第一个，做皮纹的时候，跟蚀纹厂打招呼，把脱模方向的纹路做浅，反方向做深，利用纹路的坡度凑斜度。只要差的不多，完全能解决问题，产品外观根本看不出区别。
第二个，型腔表面做DLC陶瓷涂层，把摩擦系数降下来，哪怕斜度小个0.3度，也能顺利脱模。做一套模具涂层也就两三千块钱，比起返工改模几十万，划算到姥姥家。
第三个，别死扛着做整体型腔，该拆镶件就拆镶件。拆完之后哪怕斜度不够，还能单独拋光调整，总比整个几十公斤的钢块废掉强。我见过太多年轻设计师，为了显摆自己结构做的简洁漂亮，非要做整体型腔，结果脱模出问题，连修都没法修，只能回炉重造，耽误了项目周期，还落一顿骂，图什么呢？
干模具这行，模具设计拼的从来不是谁的结构画的花里胡哨，谁会的软件多。是谁能把小事做对，把坑提前避开。一个斜度而已，值不了几个设计费，错一次，够你吃三年亏。
