上个月跑长三角的精密模具产业园，跟一个开厂的老陈聊天，他拍着桌上一块报废的汽车覆盖件冲压模骂街。十万块的模具钢，下料加工花了一个半月，最后热处理没做好，淬完裂了一半，全废。
很多人看机械产品，只看得见漂亮的外形，精密的尺寸，没人会想到，决定产品寿命和性能的最后一刀，是热处理。

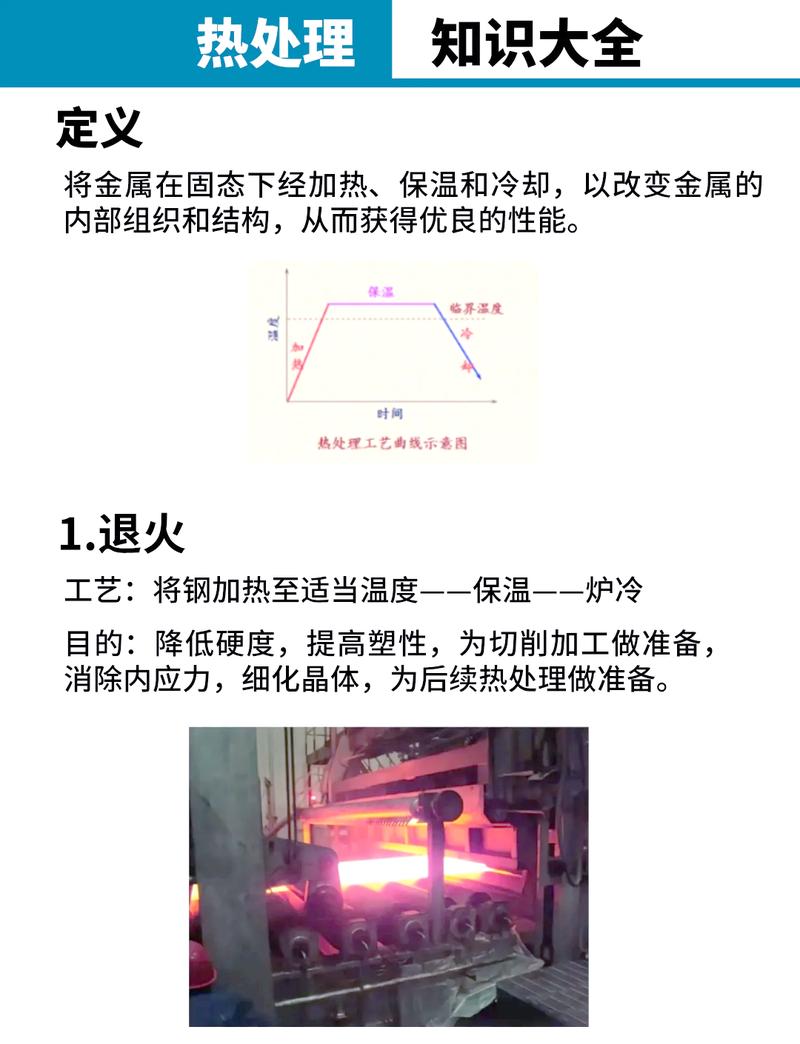

💡 很多人对热处理的最大误解：以为只是淬火烤一烤，把硬度做够就行。
现在国内制造业升级，拼到最后都是材料工艺。你买顶级的进口钢材，花大价钱做五轴加工，最后热处理参数错一度，残余应力控制差一点，性能直接砍半。
去年西北某重工集团突破大兆瓦风电主轴的深层渗碳热处理技术，直接把主轴寿命从原来的6年提升到25年，原来卡脖子的进口工艺直接被迫降价三成，国内风电整机的成本一下子降了不少。
问：我们中小机加工厂都是把热处理外包，总不能自己买炉吧，这里面要注意什么？
答：外包没问题，但千万不能只给硬度要求。你得把工件的使用场景、受力方向说清楚。比如做承受交变载荷的齿轮，你要求齿根有残余压应力才能提疲劳寿命，要是热处理厂给你做成残余拉应力，跑不了一年就断了。❗ 我见过太多厂子，为了省几块钱热处理费，选报价最低的厂，最后出了问题赔几十万，太不值。
传统热处理有三个绕不开的问题：变形大、能耗高、污染大。这些年新技术出来，基本上都给解决得七七八八了。

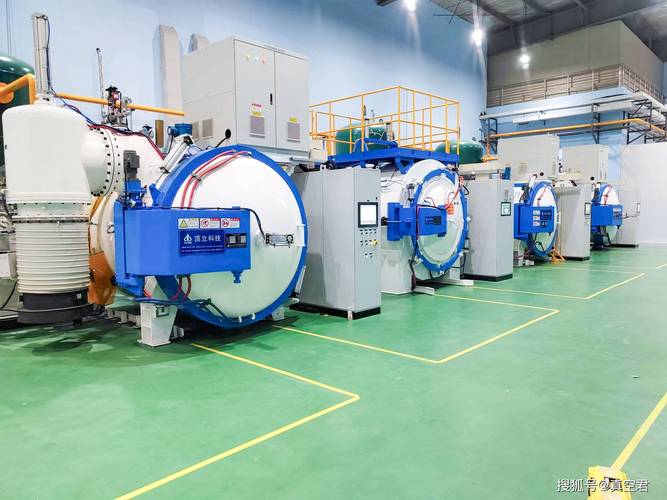

就说新能源汽车的减速器齿轮，原来用传统的渗碳淬火，变形量能到0.1mm以上，后续磨齿不仅要去掉大量余量，还容易磨出微裂纹，齿轮噪音大寿命短。现在主流升级的是✅ 低压真空渗碳+高压气淬工艺，变形量能降到原来的三分之一以内，不仅磨齿成本降了一半，齿根疲劳强度还能提15%以上，现在国内新势力的新能源车减速器，基本都换了这套工艺。
问：现在都在说绿色热处理，真的不是喊口号吗？我们小厂换得起吗？
答：真不是喊口号，现在很多改造方案门槛并不高。原来很多小厂用油淬，不仅油烟大，废油处理一年要花不少钱，现在换成合规的水性淬火介质，成本涨不了10%，排放直接达标，还有不少地方给环保补贴。要是做高精密零件，上一台小型智能真空热处理炉，也就几十万，两年接的高端单就能回本。说实话，双碳背景下，原来那种高污染的热处理小作坊，早晚要被淘汰，早换早占便宜。
。同样HRC60的硬度，晶粒度从5级升到8级，韧性能提30%以上，做模具或者受冲击的零件，寿命直接翻番。很多热处理厂为了快，淬火温度提得很高，硬度够了，但晶粒长大了，性能根本达不到要求。
第二个就是嫌冷处理麻烦，省工序。你做精密量具或者高端模具，热处理完不做零下几十度的冷处理，里面残余奥氏体没转变完，放半年尺寸就飘，客户找过来你说都说不清。这工序花不了几个钱，就是多放几个小时的事，能解决大问题。
第三个就是焊接后不做去应力退火。很多做大型钢结构、压力容器的厂子，焊完直接抛光喷漆出货，用个三五年焊缝开裂，就是焊接残余应力没消掉。提前花一两天退火，加不了多少成本，能避免几千万的事故。
不过话说回来，现在智能热处理已经普及了，很多炉子都带AI实时调参，炉内温度差半度都能自动纠正，比老工人手动控制准多了。但核心逻辑没变，你得懂你的工件需要什么，不是把料扔进去等着出来就行。
高端制造拼到最后，都是这些看不见的工艺。没人会把热处理炉摆在展台的C位，但是每一件能拿得出去的国产高端装备，背后都藏着几代人磨出来的热处理参数。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：热处理：决定高端装备生死的隐形雕刻师 https://www.dachanpin.com/a/tg/68337.html
