紧固件表面处理：决定工业部件寿命的隐形核心

很多做制造的都碰到过这种事：花大价钱买了12.9级的高强度螺栓，装在户外设备上不到三年，拆检修的时候一拧就断。切开看，心部材质一点问题没有，强度完全够，就是从外到里锈透了。问题出在哪？表面处理没选对。

为什么紧固件是表面处理的重灾区？

紧固件是工业里用量最大的标准件，也是工况最恶劣的一类部件。大部分都暴露在户外，风吹日晒雨淋，碰到沿海化工园区还有盐雾、腐蚀性气体，本身单个体积小价格低，采购的时候永远先看材质强度，再看价格，把表面处理当成免费附送的添头。

说实话，我见过太多因为省表面处理的钱吃大亏的例子。山东一家做风电塔筒的企业，几年前招标采购两千多套地脚螺栓，供应商报的热镀锌比冷镀锌贵十万，采购一刀砍下来换成冷镀锌，结果不到四年，一半螺栓锈得达到了报废标准，整体返工换螺栓花了两百多万，老板拍桌子骂了大半年，哭都没地方哭。问：同样是镀锌，热镀和冷镀的表面处理效果差这么多？答：差得真不是一点半点。热镀锌是把预处理好的紧固件整个泡在熔融的锌液里，让锌和铁基体形成合金层，最终锌层厚度能达到50微米以上，附着力极强，正常户外环境能用10年以上，就是成本高，加工后会略微变形，精度要求高的场合还要做后续校形。冷镀锌就是咱们常说的电镀锌，只是在表层镀上一层薄锌，厚度大多只有5-15微米，放在室内干燥环境凑合用，户外风吹雨淋，快的话一年就能锈透。问：现在有没有比镀锌更靠谱的表面处理方案适合高强度紧固件？答：当然有，现在用得越来越多的达克罗、久美特这类锌铝涂层，还有渗锌工艺，耐腐蚀性是普通热镀锌的3-5倍，最重要的是没有氢脆风险，对8.8级以上的高强度螺栓来说，这简直是要命的优点。之前我接触过一起螺栓断裂的事故，查了三个多月，最后发现就是电镀过程中析出的氢渗透进钢材里，没做脱氢处理，装好不到半年就断了，整个生产线停了一周，损失多大就不用说了。

2024年工业表面处理，早就不止防腐蚀了

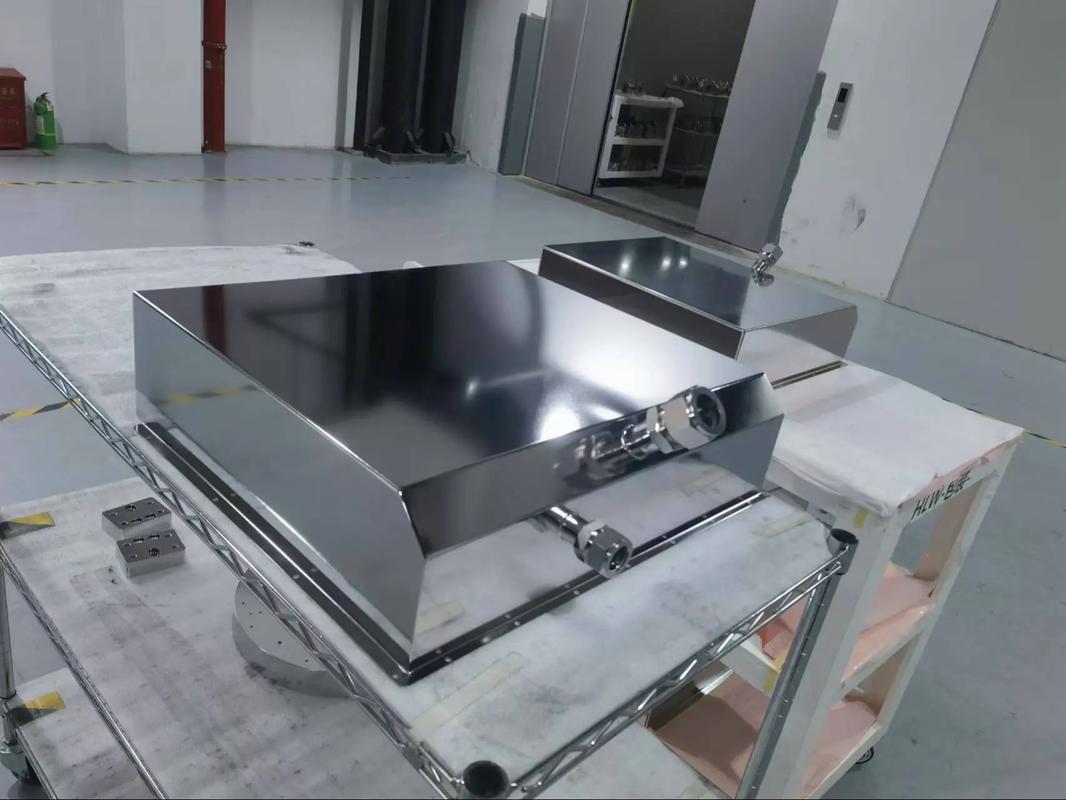

很多人对表面处理的印象还停留在防生锈，其实早不是这么回事了。现在的工业产品，对表面性能的要求千奇百怪，表面处理就是用来解决这些本体材料解决不了的问题。汽车制动系统的摩擦片，需要表面做特殊的防锈处理，还要保证初始摩擦系数稳定，不能提车第一脚刹车就打滑。光伏跟踪支架的转轴，需要表面做渗锌加封闭处理，耐紫外线耐盐雾，还要保证25年使用寿命里转动扭矩稳定。半导体设备的真空腔体，需要做电解抛光，把表面粗糙度降到Ra0.1以下，还要做到无杂质无游离碳，防止污染真空腔影响芯片良率，这道表面处理的成本，比一块不锈钢腔体本身贵两倍都正常。

❗环保红线碰不得，这话我必须提一句。现在国内环保要求越来越严，之前常用的六价铬镀锌、高污染的手工电镀，很多都已经被禁止了，不少小作坊还偷偷用不合规的工艺，报价比正规厂低一大截，收了货出了问题找不到人不说，哪天环保上门查，下游客户跟着受牵连，得不偿失。

选表面处理方案，记住三个原则就够

这么多工艺挑花眼？其实不用记那么多参数，按三个原则选，基本不会错： – 💡 先摸清楚工况再选工艺：海边盐雾环境，普通热镀锌扛不住，必须选锌铝涂层或者渗锌加封闭；室内干燥环境放的机架，普通电镀锌完全够用，没必要多花几倍钱做达克罗。 – ✅ 一定要算全生命周期成本：别只看当前的采购报价，表面处理差一点，寿命差好几倍，一开始省十万，后面花几百万返工的例子太多了，算总账才聪明。 – ❗ 合规永远放在第一位：不管多便宜，不合环保要求的工艺别用，不要给厂子留隐患。不过话说回来，也不是越贵越好，我之前碰到一个客户，室内存放的普通设备机架，非要指定进口的氟碳涂层表面处理，多花了快十万，其实普通热镀锌就能用十年以上，完全是浪费钱。适合自己工况的，才是最好的。工业里的活儿，哪有什么无关紧要的小事。一颗几块钱的螺栓，一层几十微米厚的表面处理，出了问题能塌一座桥，能停整条生产线，多上点心，总没错。
