上周跟东莞开模具厂的老陈喝酒，他拍着桌子骂，现在招的模具设计新人，图纸画得漂漂亮亮，上机一开模直接废。
损失十几万。
很多新人照着产品参数硬套，一点余量都不留。说实话，现在材料都会热胀冷缩，加工机床都有一丝误差对吧？你算得再准，上机注塑一压，就歪了。
去年做车载快充的外壳，新人给的分型面公差是0.002mm，看起来很精准对吧？结果钢材淬火之后变形，就差了0.005mm，直接飞边飞的不成样，整套模直接报废。
行业内现在的最新实践，从来不是死卡产品的标称公差，而是根据加工工艺、材料特性提前放好调整余量。比如P20钢做注塑模，型腔要比产品标称尺寸大出0.03-0.05mm的收缩预留，这都是无数工厂踩坑踩出来的经验，教材上不会写这么细。
问：模具设计的时候，收缩率到底怎么选才不会错？
答：别直接抄材料供应商给的理论收缩率。供应商给的都是标准成型条件下的数值，实际生产中，注塑压力、保压时间、冷却水路排布都会影响收缩，最好打样件测实际收缩，再回头调整模具尺寸。如果是全新产品没法提前打样，那就把理论收缩率再放大5%-10%的预留，先试模再修模，总比直接做废强。
很多模具设计把八成精力都放在型腔、脱模结构上，水路随便画两条就交差。这是大错特错。
说实话，客户买模具，看的从来不是你型腔做的有多精致，是看你能不能帮他省生产时间。一套模开好，一天产1万件和一天产8千件，差的就是冷却时间。冷却慢，成型周期就长，客户一天少出两千件，一年下来几十万的损失，人家下次肯定不会再找你。
去年浙江一个做新能源电池支架的客户找我们改模，原来的老模具成型周期要60秒，改完水路排布之后直接降到38秒，产量提了快六成，人家给的改模费比开套新模还高。
这两年很火的3D打印随形冷却，就是水路跟着型腔的轮廓走，散热比传统直线水路均匀太多，产品变形率直接降一半，成型周期降三成，在薄壁注塑、复杂结构件领域用的越来越多。
问：小厂做模具设计，也要额外花成本做随形冷却吗？
答：看产品说话。如果是高精度、年订单量几十万以上的产品，一定要上，哪怕你模具报价贵十万，客户都愿意买单，人家两三个月就能回本。如果是小批量的普通民用产品，那就记住一个简单的规则：水路离型腔的距离控制在1.2-1.5倍水路直径，水路间距控制在3-5倍直径，比你瞎画不知道强多少，成本也加不了多少。

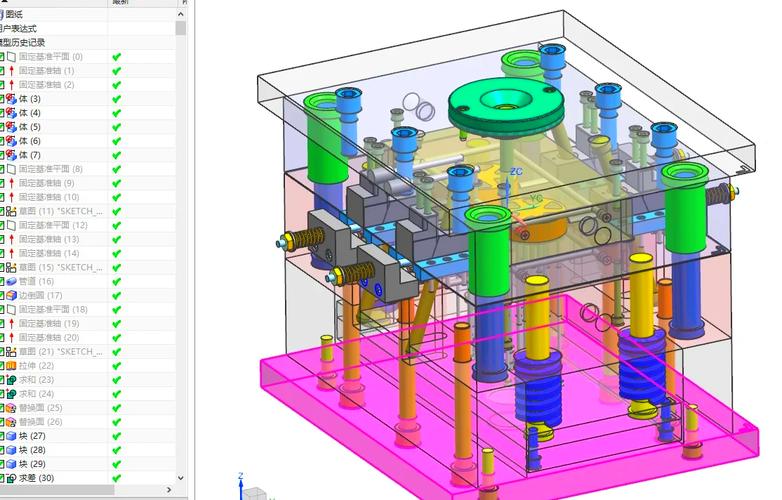

💡 忘记预留顶出退料位置
很多人画完型腔、分完型，才发现顶针孔刚好开到了镶件的紧固螺丝位置，最后只能重新开框改孔，耽误一周工期，还落得客户一顿骂。
❗ 分型面选在产品外观可见面上
别说我没提醒你，哪怕分型线留的再浅，开模之后都会留下一条痕迹，客户的外观要求肯定过不了，最后要么烧焊修模，运气不好整套模直接报废。
✅ 不做模流分析直接开料
现在免费的模流分析工具一抓一大把，花一天时间跑一下，就能提前知道哪里会缺胶、哪里会缩痕、哪里会有熔接痕，总比开了钢料才发现问题，再花钱烧焊改模强太多。
说实话，我见过太多设计师嫌麻烦跳过这一步，最后亏十几万买教训。
很多人说现在AI都能画模具设计图了，设计师要失业？扯吧。
AI画的都是理想状态下的图纸，那些踩坑踩出来的经验，那些根据工厂实际加工能力调整的细节，AI学不会。对吧？比如你工厂的铣床精度就是±0.01，你设计的时候非要硬做±0.005的公差，那就是给自己找事，这种行业内的潜经验，你得跟车间师傅混两年才能摸透，AI哪懂这个。
不过话说回来，AI做辅助工具真的挺好，能帮你省很多重复画图的时间，核心的判断还是得靠人。
干模具设计这行快三十年，我最深的感受就是，好的模具设计，从来不是追求图纸上的完美参数，是追求能加工、能量产、能帮客户赚钱。你把这三点做到了，没人会说你设计不好。
