别再瞎画了：价值流图（VSM）真正能帮工厂降本的用法
上个月去珠三角一个做汽车零配件的工厂做顾问，进门就看到车间墙上贴了一张巨幅价值流图（VSM），框得整整齐齐，字比拳头还大。我绕着走了三圈，问厂长，这图用了多久？厂长挠头说，半年前请了个咨询团队画的，之后就贴在这儿当参观打卡点了…
得，又是一个把价值流图做成门面活的。
很多工厂学精益，第一堂课就学画价值流图，学完回来吭哧吭哧跑现场画，画完贴墙，就完事了。问他们找到几个浪费点？答不上来。问他们改了什么？也答不上来。
说白了，很多人从根上就理解错了。价值流图（VSM）不是工厂的展示品，不是给客户看的流程图，是帮你掏隐藏浪费的探测器。
问：画价值流图（VSM）不就是把现有流程捋一遍吗？不对吗？
答：当然不对。捋流程那叫标准作业流程图，不是价值流。价值流的核心是「区分增值活动和不增值活动」，你花三天时间把每个工序的工位画得漂漂亮亮，颜色搭得比PPT还好看，却没统计每个工序之间的在制品库存周转天数，没算信息传递的等待时间，那就是捡了芝麻丢了西瓜。
现在很多工厂上来就砸钱搞数字化、上自动化，其实先画一张对的价值流图，能省掉至少三分之一的冤枉投资。很多你以为的产能不足，根本就是浪费堆出来的。
，别上来先画流程
很多人的步骤错了，上来就先画客户需求，再画从原材料到出货的每个工序框，连上线，最后填数据。不对。你要先花2-3天泡在现场，把每个环节的所有时间都记下来：等待时间、搬运时间、检验时间、加工时间，分开算。
我上次碰到的那个汽配厂，算下来整个生产周期21天，真正的加工增值时间才不到18小时。剩下的全在各个工位之间堆着当库存，你敢信？
💡 核心2：一定要标清楚
，别只画物料流
90%的初学者都会漏这个。你的图上只有物料从冲压走到焊接，再走到总装，这不够。你要写清楚：谁给冲压下的生产计划？这个计划提前多久下的？多久更新一次？信息传递走的是Excel还是口头还是MES？
很多时候，瓶颈根本不在设备，在信息。比如说冲压工序三天才排一次产，不是因为冲压产能不够，是因为生产计划部的排程信息三天才更新一次，信息滞后带来的浪费，比设备故障还夸张。
💡 核心3：一定要画
，别只画现状

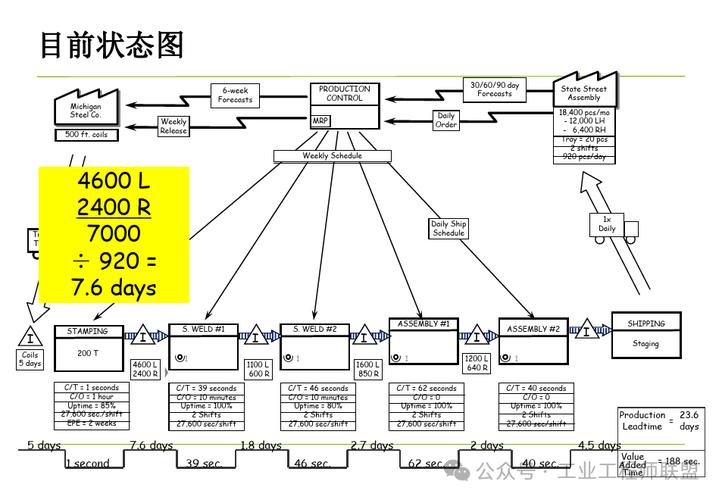

画完现状就收工？那等于白画。价值流图（VSM）的最终目的是改变，不是记录。你找到了浪费，就要画出改完之后的未来是什么样：哪个环节要削减在制品库存？哪个地方要改信息传递流程？哪台设备要调整布局？把这些都标在未来状态图上，这才是你的改进路线图。
问：小工厂几十个人，也要画价值流图（VSM）吗？会不会太复杂？
答：完全不会。说实话，越小的工厂越要画。小工厂没那么多层级和制度，很多浪费都是藏在「大家一直都这么干」里的，没人点破你永远发现不了。
我之前见过一个12个人的五金小加工厂，给汽配厂做配套，画完VSM发现下料工序之后的工件平均要等48小时才进CNC，就因为下料工干完就堆在角落，CNC班长没收到完工信息，根本不知道有活等着干。改了个简易的信息看板，完工就插个红牌，整个生产周期直接砍了三分之一，没花一分钱买设备，纯赚。
现在都什么年月了，别再画完一张纸质图贴墙就不管了。最新的实践早就把价值流图（VSM）和工厂的精益数字化绑定了。
很多工厂现在用的是动态VSM，直接对接MES系统，图上的在制品数量、工序周期时间都是自动更新的，不用每个季度再安排人跑现场统计，改了流程之后实时就能看到变化，太方便了。
不过话说回来，不管是纸质还是数字化，核心还是找浪费改流程，工具永远只是工具。❌ 别搞那种为了数字化而数字化，花几十万上线个电子VSM，还是不改流程，那和贴纸质图落灰没任何区别。
❗ 提醒一句：千万不要追求第一次就画得完美。很多人卡在这里，为了把每个细小的工序都拆清楚，画了一两个月还没动改进，完全没必要。先抓大的浪费点，改完再慢慢细化，先走起来再完美。
上周那个汽配厂厂长给我发消息，按着我们重新梳理的VSM改了三个核心点：调整了计划排程频率，削减了中间在制品，改了信息传递方式，现在在制品库存降了42%，生产周期砍了一半，车间空出来三分之一的地方，不用租新厂房了，前前后后省了小一百万。
你看，这才是价值流图（VSM）该有的样子。
