很多人提起电镀，第一反应就是街边小作坊黑乎乎的镀槽，镀个门锁螺丝而已。
错得离谱。
现在新能源汽车的高速连接器，5G基站的滤波器，航空发动机的耐磨叶片，甚至手机芯片的引脚，全靠电镀撑着。缺了合格的电镀，再棒的设计也造不出能用的产品。
很多外行人觉得，电镀不就是给零件穿个“金属外衣”，有什么技术含量？
那可太天真了。
现在高端零部件对镀层的要求，已经到了微米级。动力电池的铜箔集流体镀镍，要求镀层厚度误差不能超过0.2微米，差一点，内阻就上去了，整个电池包的能量密度都不达标。
更要命的是，镀层不仅要厚度准，还要结合力够、耐腐蚀性够、导电性够，有的还要耐磨、耐高温，不同的场景要求完全不一样。
问：为什么很多精密制造企业都不自己做电镀，宁愿加价找外面的专业厂？
答：说穿了，两个门槛，一个都跨不过去。第一是环评，现在国内电镀废水的重金属排放要求是微克级，一套合格的废水处理设备加上环评资质，没有大几百万根本拿不下来，中小厂根本掏不起这个钱。第二是工艺积累，镀铝和镀铜不一样，镀硬金和镀软银参数天差地别，温度差两度，电流差一安，pH偏0.2。差一点，全废。动辄几十万的胚料，废一次就亏到肉疼，专业电镀厂天天摸这些参数，试错成本已经摊完了，当然找他们划算。
全面替代。原来镀金镀银大多用氰化物镀液，剧毒，运输存储管控极严，废水处理成本也高得离谱。这两年国内添加剂技术突破了，无氰镀液的镀层密度、结合力完全达到氰化镀的标准，废水处理成本直接降了六成多，现在珠三角长三角的正规大厂，基本都换成无氰工艺了。
第二个就是
普及到精密件加工。原来做1微米以下的超薄镀层，直流电镀很难均匀，边缘厚中心薄，良率一直上不去。脉冲电镀通过间断通电控制结晶，均匀性比直流高3倍，现在5G滤波器、芯片引脚的镀层，基本都用这个工艺，良率从原来的八成出头升到九成五以上，性价比提升太多。
问：无氰电镀真的能完全替代传统氰化电镀吗？有没有什么不能用的场景？
答：目前普通的装饰镀层、功能性薄镀层，已经100%能用了，只有少数要求几十微米厚镀层的特殊军工件，还在过渡阶段，主要是无氰镀液的沉积速度比氰化镀稍慢一点，成本稍微高一点点。不过现在添加剂更新太快，这个差距一年比一年小，我估计再过两三年，全行业都会淘汰氰化电镀，根本没悬念。

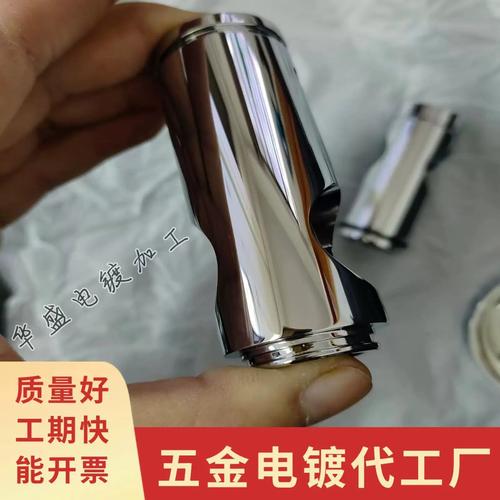

干了二十年制造业，见过太多老板栽在电镀上，给你们捋三个最常见的坑，记好了。
❗ 偷减镀层厚度。你要求镀10微米，他给你镀5微米，外观根本看不出来，用三五个月就磨穿，到时候你找过去，人家说你使用不当，说理都没地方说。一定要找愿意给你做第三方镀层检测的厂，花不了几个钱，买个安心。
❗ 无资质挂靠环评。很多小厂没有自己的环评资质，挂靠大厂的指标偷偷生产，去年长三角整肃电镀行业，端了二十多家黑厂，好多客户的批量货全被扣，最后全当危废处理，真的亏到哭。合作前一定要看原件，别拿个复印件就信了。
❗ 跳过试镀直接开干。不同批次的基材，前处理要求都不一样，哪怕你之前做过同一款产品，也要拿十来件试镀，测完参数没问题再批量，别嫌麻烦，我见过一个客户，一百多件航空零配件，因为基材换了供应商没试镀，全镀坏了，小一百万直接打水漂。
💡 说实话，现在靠谱的电镀厂，都主动给你做试镀，也愿意给你看资质，那种上来就说没问题什么都答应你，价格比别家低一大截的，基本都是坑，别碰。
制造业就是这样，越不起眼的环节，越能决定最终的成败。电镀干的是脏活累活，撑起来的却是整个高端制造的底座，没点真本事，还真干不了。
