磨削加工：凭什么它是精密制造的“终极大考”？

上周去一家液压件厂，车间主任老张拉着我吐苦水——一批柱塞泵的配流盘，平面度要求0.5微米，磨了废，废了磨，折腾三天。他说：“你说这磨削加工到底是技术还是玄学？”

我没接话。说实话，干这行二十年，类似的问题听太多了。磨削这玩意儿，课本上永远是“砂轮高速旋转、微量切削”那套话，可一到现场，全是变数。💢

不过话说回来，没有磨削，现代制造业的精度天花板得塌掉一半。发动机曲轴、模具型腔、精密轴承——哪样离得开？尤其是如今新能源装备、半导体封装模具，动辄几个微米的公差，车铣刨根本够不着。磨削就是那根最后的绣花针。

砂轮选型：不是越贵越好，是越“鸡贼”越好

很多人迷信进口超硬砂轮，CBN、金刚石，价格能差出十倍。但我在苏南一家模具厂见过老师傅，用普通白刚玉砂轮磨出镜面的型腔。他跟我说了句大实话：“你砂轮选不对，就跟穿皮鞋爬山——劲儿使错地方了。” 这话糙理不糙。

磨料、结合剂、硬度、组织号，可调的组合几百种。你以为是要背手册？错了，得先看懂磨削比能、砂轮地貌演变，还得摸透工件材料的“脾气”。比如磨钛合金，导热差得离谱，你那砂轮自锐性不好，立马烧伤。❗烧伤啊！表面一层金紫色，看着挺艺术，其实工件直接报废。

这里头有个冷知识：砂轮修整。金刚石笔的角度和进给量，敢说一半的人靠手感。数字化修整？有，但车间里你真拿个数控修整器去，老手会笑——他耳朵听声儿就知道砂轮钝没钝。

所以我经常跟年轻工程师说：别急着调参数，先蹲那儿看火花。火花形态，能告诉你切削液浇到位没、砂轮偏没偏。这技能书本上不带教的。

冷却液：看不见的第二砂轮

有个悲剧案例：广东一家齿轮厂，花大价钱上了高速磨床，磨齿精度却死活稳不住。排查两个月，最后发现是冷却液喷嘴角度偏了15°。就15°！磨削弧区的高温根本压不住，热变形直接吃掉公差。

磨削加工里，冷却液常被当成“冲洗碎屑的”，大错特错。高压定向喷射，现在主流是20bar以上，有些难加工材料直奔70bar。你得让冷却液打穿气流屏障，送到磨削点——不然那层空气膜把液流带偏，跟没浇一样。

我试过在无心磨床上改装双喷嘴，一个冲砂轮，一个追着工件转。粗糙度从Ra0.4降到0.15。老板高兴得发红包。💡但说真的，这种土法子没理论支撑，全凭试错。

振纹：磨削工心里的噩梦

问：为什么磨削时工件表面老出现螺旋状振纹？

答：这个太常见了，原因能列一长串。砂轮不平衡首当其冲——但别只怪砂轮。机床主轴间隙、工件支撑刚度、磨削液动态冲击，甚至地基振动都能惹事。有一次我趴机床边上一整天，最后发现是隔壁冲压车间的震动传过来的。你敢信？加了减震垫块，振纹立马消了。

还有个隐蔽杀手：砂轮钝化后的再生颤振。磨粒磨平了，切削力陡增，机床系统刚度不够就自激震荡。这时候别傻乎乎调转速，赶紧修整砂轮，或者换更软的结合剂。当然，如果你手头有动平衡仪和振动分析系统，能少走弯路。可惜小厂子哪舍得买。

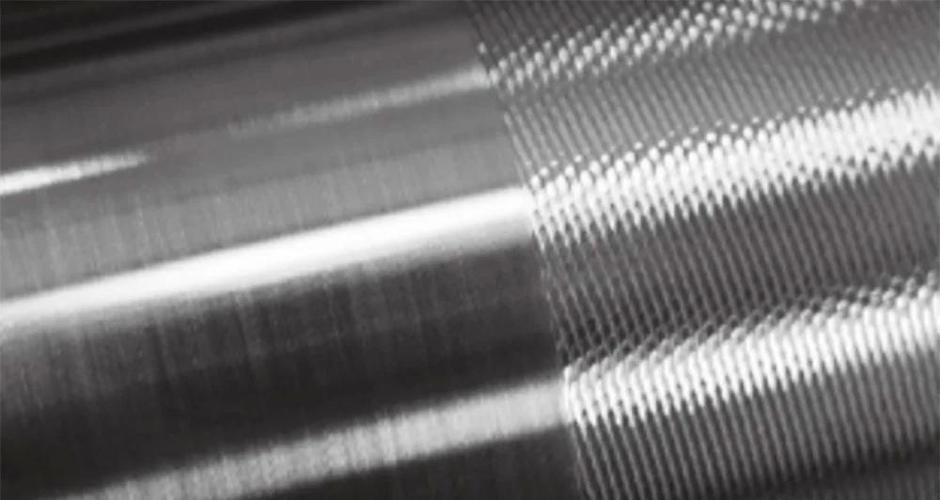

问：无心磨削加工细长轴，怎么老震刀，而且表面有鱼鳞斑？

答：细长轴刚性差，无心磨的托板角度和中心高是关键。托板角太小，工件容易被砂轮“拾起”又砸下，产生低频震动。一般建议托板顶角30°~45°，中心高取工件直径的一半略低。但现场呢？你得考虑导轮的修整倾角。鱼鳞斑大概率是导轮修整不平行，或者砂轮架导轨间隙引起的爬行。别懒，用磁性表座打一下导轮修整器的平行度，0.005mm以内，差一点就完蛋。
