批量冲压件模具设计：老工匠不肯说的降本细节

做了快二十年模具，踩过的坑比吃过的饭多。去年给汽配厂改一套车门内板冲压模，硬生生把单件成本压了12%，甲方老板直接塞了个两万的红包。爽吧？没开玩笑。很多设计员做模具设计，只盯着能不能出活、公差合不合格，从来没想着从设计端直接降本。其实大部分成本，都是画图纸的时候就定死了。

别拿标准参数卡死人，贴合订单才是核心

刚入行的小朋友最喜欢翻手册套参数，刃口必须留1mm余量，模架必须选标准重型，结果做出来的模具比实际需求重两三吨，材料成本直接上去一大截，后续运输安装还多花钱。核心就是贴合订单批量做适配，而不是拿标准参数往上套。

说实话，现在国内钢材冶炼精度比三十年前高太多了，批量10万次以下的冲压，刃口余量留0.6mm完全够用，只要淬火硬度控制在HRC58-62，根本不会崩刃。就算是30万次以内的订单，用 cheaper 的模具钢也完全能hold住，没必要上来就选顶级进口料。问：小批量定制单的模具设计也要刻意省材料吗？答：太要了。现在市场哪有那么多百万级的长期稳定单？十万件以内的订单，模架直接用拼焊结构代替整块铸钢，型腔用P20也比Cr12MoV便宜三分之一，只要设计的时候做好受力校核，寿命完全够，整体交付成本直接降两成。问：拼焊模架会不会用几次就变形？答：只要焊后做去应力退火，加工前放自然时效半个月，变形量能控制在0.02mm以内，完全满足普通冲压件的公差要求。我前几年做的一套一万件的电动车大灯支架模，现在还在用，一点问题都没有。对吧？

排气槽设计，最容易忽略的隐形浪费

你有没有遇到过这种情况：试模的时候冲出来的零件起皱、有压痕，调机调了半个月都找不到问题，换刃口换压边圈都没用。十有八九是排气槽没做好。很多人做模具设计，排气槽随便开两道在料带边缘意思一下，根本没考虑型腔里的空气往哪排。结果量产的时候，空气挤不出去，把料顶得变形，还会加快刃口磨损，换刀频率直接翻一倍，停机修模的钱，比开对排气槽多花好几倍。控制好排气槽深度和位置，就能解决九成以上的这类隐形磨损问题。

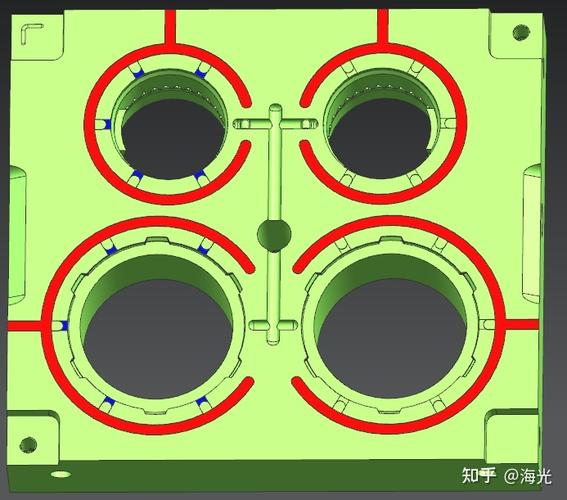

💡给你说个我攒了十几年的经验：软料冲压比如铝片、0.5mm以下的薄不锈钢，排气槽深度别超过0.03mm；厚板硬料冲压，可以放到0.05mm。位置别只开在料带边缘，拉伸模一定要开在凸台转角的位置——那里是空气最容易挤住的死角。我上个月遇到一个客户，原来的模具每个月要修三次刃口，改了排气槽之后，两个半月修一次，你算算省了多少停机和修模的钱？这哪里是小问题！不过话说回来，也不能开太深，太深容易积料留残屑，反而压出坑，这个度得自己做多了就摸清楚了。

2024年模具设计的新玩法：数字化预验证省真金

放在十年前，试模错了改一次，少则几千多则几万，改个两三次，这套模具的利润就没了。现在谁还这么干？现在主流的数字化预验证，冲之前就用CAE把回弹、应力、排气甚至磨损都模拟一遍，大部分问题试模前就改完了，至少能省一次试模的钱，一套大模试一次就是好几万，这不香吗？ ❗但是要给你提个醒，别全信模拟结果。模拟的参数是死的，实际钢材的硬度、轧制公差都会有波动，留10%左右的调整量就好，别一根筋跟着模拟结果死磕。很多小厂觉得买CAE软件年费贵，其实现在很多云平台按项目收费，做一个项目才几千块，比改一次模便宜多了。我前阵子接触了一个刚入行五六年的年轻设计师，用CAE模拟把原来的落料步序从三步改成两步，模具成本直接降了三成，量产效率还提了20%，甲方高兴得直接把后续的项目都包给他了。这就是新方法的威力。模具设计这行，拼的从来不是谁画图画得快，谁参数背得熟。是谁能帮客户抠到真金白银的成本，做出来的模能用、省钱、少出问题。那些藏在细节里的小调整，才是真正吃饭的本事。
