做工业结构设计的，没人没碰到过这种糟心事儿：强度够了，重量超了，成本上去了；减重减到合格，一碰测试就断，改来改去大半年，还是找不到最优解。
说实话，你要是还在靠经验试错，那真的错过了一个能帮你省大钱的好东西。拓扑优化。
传统结构设计，逻辑很简单：照着老产品改，靠经验留余量，算过校核就完事。这种方法在十年前没问题，那时候大家拼的是能不能做出来，不是谁做得更轻更便宜。
现在不一样了。新能源汽车要降重量提续航，每公斤减重都能换算成几百块的成本优势；商业航天要压发射成本，每一克多余重量都是烧钱；哪怕是普通的工程机械，轻量化就能省油，就能多拉货，就是赚更多。
改尺寸改不了根本，得改结构。拓扑优化就是干这个的。
问：拓扑优化和我们常说的尺寸优化、形状优化有啥区别？
答：打个比方，你要做一个桌子，尺寸优化是改桌子腿的粗细，形状优化是改桌子腿的弯度，拓扑优化直接告诉你，这个桌子其实不需要四条腿，两根斜撑加一个横梁就够了，承载还比原来强，重量直接砍一半。本质上，拓扑优化是从底层重新给你搭结构骨架，不是小打小闹的调整。
问：拓扑优化是不是只有大公司玩得起？小公司想学都学不起？
答：早个十来年确实是，那时候专业拓扑优化软件一套授权上百万，算一个大结构要跑好几天大型机，小公司根本碰不起。现在完全不一样了，主流的商用CAE软件都自带成熟的拓扑优化模块，云算力按小时收费，算一个普通汽车结构件，几十块到几百块算力成本就搞定，只要你有一个会基础CAE的工程师，就能上手做，门槛真的低了太多。
我接触过一个做新能车电池包托盘的团队，原来的冲压焊接托盘，重量120多公斤，各种加强筋堆得乱七八糟，强度还不均匀，边角经常出应力开裂。他们用拓扑优化重新做设计，加了一体化压铸的工艺约束，最后出来的托盘，重量降到了101公斤，强度提升了18%，光是每台车减重19公斤，一年十万台的量，光材料和能耗成本就能省近千万，这还不算续航提升带来的产品溢价。

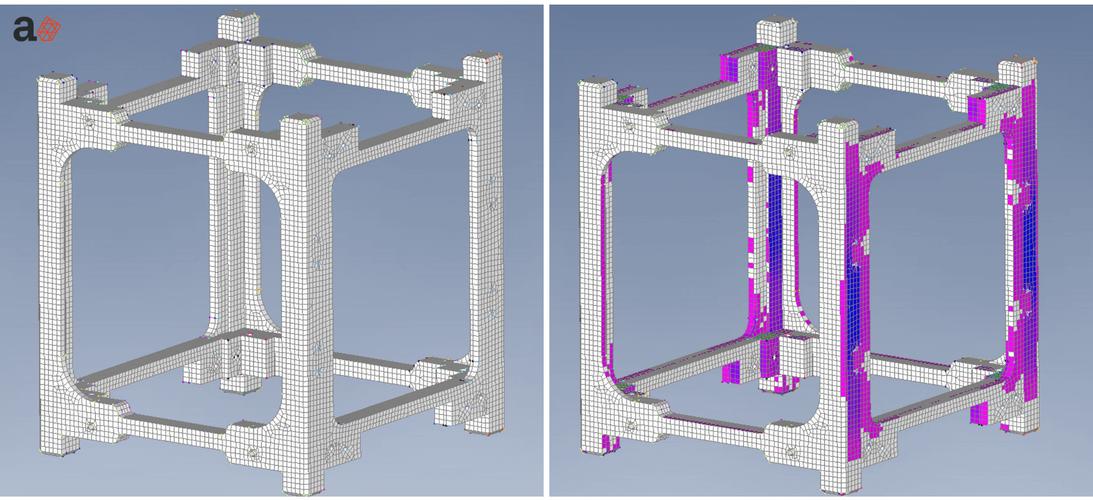

还有商业航天领域，我去年帮一个小卫星团队看结构，他们的主载荷支架，原来传统设计重量2.7公斤，用拓扑优化结合3D打印做出来，最后重量只有0.9公斤，刚度还满足要求，光发射成本就省了快一百万，就花了不到两周做设计优化，投入产出比高得吓人。

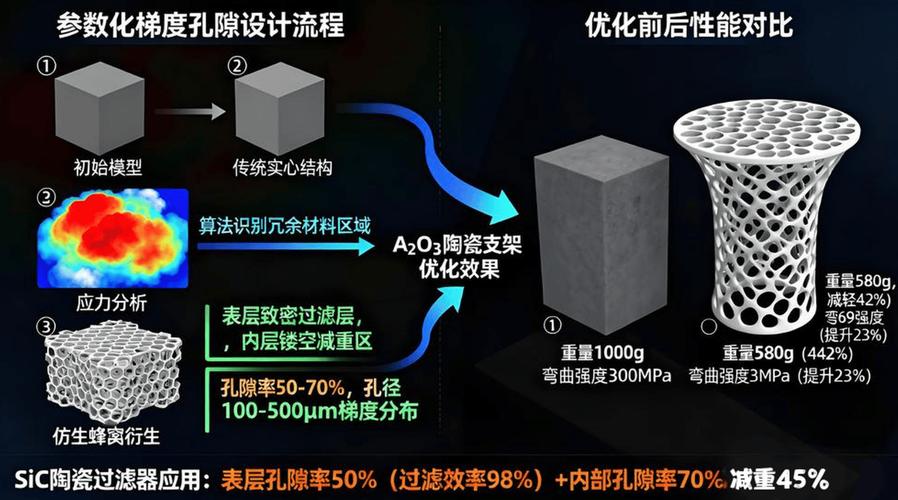

现在医疗器械领域也用得越来越多，比如定制化的骨科植入物，拓扑优化可以做出匹配人体骨骼的孔隙率，更适合自体骨长入，强度也刚好匹配原生骨，不会出现应力遮挡的问题，这都是传统设计做不到的。
第一个坑，约束条件拍脑袋设。很多新手做优化，受力和边界条件随便输，最后出来的结果看起来很漂亮，一上测试就断，白忙活几个礼拜。拓扑优化的结果，100%取决于你给的约束和目标，约束错了，再漂亮的结果都是废的。
第二个坑，只看理论最优，不管工艺能不能做。我见过最夸张的一个案例，一个工程师优化出来的支架，到处都是复杂的异形内腔，别说机加工了，就连3D打印都支撑都没法加，脱模都脱不出来，根本没法量产。说实话，拓扑优化一定要先把工艺约束加上，你是用压铸还是机加工还是3D打印，提前把规则给进去，出来的结果才能用。
第三个坑，优化完就直接开干，不做验证。拓扑优化是基于理想材料模型算出来的理论结果，实际生产有公差，有材料性能波动，还有热处理变形，这些都会影响最终性能，一定要做样件测试验证，别直接上量产，出了问题哭都来不及。
💡 给刚上手的新手几个实用提醒：
1. 先从单个小零件开始试手，别一上来就优化整个车身框架，难度太高很容易打击信心
2. 一定要拉工艺工程师一起参与前期的约束设定，别关起门自己做设计
✅ 拓扑优化早就不是实验室里的噱头了，现在已经是量产工业产品降本提效的常规武器
❗ 别迷信所谓的最优解，适合生产、能帮你赚钱的结果，才是好结果
不过话说回来，这几年拓扑优化能火起来，其实也多亏了增材制造的普及，原来很多拓扑优化出来的复杂结构，传统工艺做不出来，现在3D打印直接成型，刚好把拓扑优化的优势发挥出来了，两者简直是天生一对。
现在整个工业圈都在卷，卷成本卷性能，你多抠出10%的重量，多降10%的成本，你就能比对手多抢订单，拓扑优化就是帮你抠出这些利润的隐形利器，早用，早赚。
