从图纸到产线：一线工程师视角下的计算机辅助设计（CAD）落地真相

上周在苏州的精密零部件厂蹲了三天，跟着工艺组的张工改一套新能源减速器的壳体模型。窗外就是24小时运转的加工车间，切削液的味道顺着门缝飘进来，电脑屏幕上的CAD模型随着壁厚参数的调整实时更新，没有以前改完图要重新导PDF、发车间、等反馈的漫长等待。

别再把CAD当“电子绘图板”了

很多人对计算机辅助设计（CAD）的认知还停留在二十年前——就是把以前手绘的图纸搬到电脑上，用鼠标代替丁字尺和圆规，多了个撤销功能而已。说真的，这认知差得太远了。我见过太多干了五六年的老设计，还在抱着这个老思路用CAD。画出来的模型连基本的装配干涉检查都没做，丢给加工中心直接撞刀，一次损失十几万的事真不是编的。

你要知道，现在的CAD早就不是单纯的绘图工具。从你开始画第一根线的时候，所有的尺寸、公差、材料属性都是可关联、可调整的数字资产——不是一堆印在纸上的线条。上周吃饭的时候，刚入行半年的小周凑过来问。问：我刚入行做结构设计，公司让我先练熟CAD的快捷键，这步真的有必要吗？答：快捷键是最基础的，但别陷入“快捷键崇拜”。我见过有人能10秒调出任意标注命令，却连参数化设计的核心逻辑都没搞懂——你画的孔位尺寸如果不能跟着壳体壁厚的改动自动更新，那练再多快捷键也只是个更快的绘图员，不是设计师。小周听完愣了半天，回去就把之前存的快捷键速查表收起来了，开始对着软件里的参数关联功能一点点试。

现在的CAD，早就不是装在单机上的软件了

前几年我们做调研的时候，90%的制造企业的CAD文件都存在各个工程师的本地电脑里。改个尺寸要来回发微信版本，光找对最终版模型每周就要耗掉快8个小时。版本错配导致的加工错误、物料浪费，算下来的成本高到吓人。去年我们帮浙江一家做光伏支架的厂做流程改造，之前他们的设计文件乱到什么程度？同一个型号的支架，三个工程师存了三个版本，车间下料的时候随便挑了一个用，结果孔位偏了2mm，整批300多根支架全部报废，损失了快四万啊！

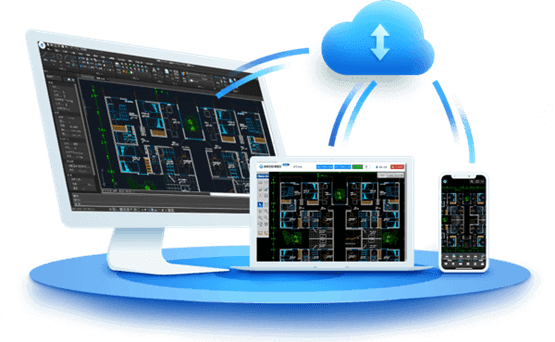

现在他们上了云CAD协同模块之后，设计、工艺、质检的人能同时在同一个模型上改——谁改了哪个孔位，系统自动留痕，再也不会出现“我上周发你的那个版本你怎么不用”的扯皮。更关键的是，模型改完之后，系统能直接把加工需要的G代码导出来，连之前人工转代码的环节都省了。那天跟他们老板聊的时候，他算了笔账，问了我个很实际的问题。问：我们厂规模不大，之前一直用传统的桌面CAD，现在换云版本会不会成本太高？答：算笔细账就知道不亏。之前你们因为版本错配每个月亏的材料钱就有两万多，现在云CAD的年费摊下来，每个工程师每个月才一百多块——更别说省下来的沟通时间、改图时间，这些隐性成本比软件费高多了。当然也不是让你盲目换，如果你们厂现在一年因为设计协同出的损失还不到五千，那再凑合用两年桌面版也完全没问题。他听完当场就给财务打了电话，说先把两个设计组的账号开了试试。

CAD落地最容易踩的3个坑

这些年帮上百家制造企业做CAD流程的落地，见过太多因为用错方法导致的效率浪费，总结下来最容易踩的坑就三个： ✅ 第一个坑：模型精度过度冗余。很多新手画个外壳，非要把表面的磨砂纹理、螺丝头的一字槽都在CAD里建出来，到后面导进加工软件的时候卡到崩溃。实际上CAD模型的精度匹配加工需求就够了——外观件的纹理后期在渲染软件里加就行，加工只需要你把配合面的公差、安装孔的位置标对。 ❗ 第二个坑：设计和制造脱节。别拿着你在CAD里建的完美模型就直接丢给加工车间，要知道你在软件里设的0.1mm的配合间隙，在实际铣削的时候因为刀具颤振、材料应力变形，可能直接就装不上。我们现在做CAD设计的时候，都会提前把材料的加工变形量算进去——这个经验是之前撞了三次刀，花了二十多万学费换回来的。 💡 第三个坑：忽略模型的可复用性。很多人画完一套零件，下次做类似产品的时候从头开始画，根本不把常用的标准件、通用结构存到CAD的自定义库里面。上次在苏州那家厂，他们把常用的轴承座、密封槽结构全部做成了参数化库，改个尺寸就能直接调出用，设计效率直接提了40%。说实话，我见过太多人把CAD吹成什么“工业革命的核心”，其实真没那么玄。它就是个帮你把脑子里的想法快速落地、少走弯路的工具而已。前几天碰到张工，他说现在改那个减速器壳体的模型，之前要三天的活，现在靠参数化设计半天就搞定了，省下来的时间他带着徒弟去车间看实际加工的效果。挺好。工具的意义从来不是把人绑在电脑前面，而是把人从重复的机械劳动里解放出来，去想更重要的事。
