IGBT开关回路

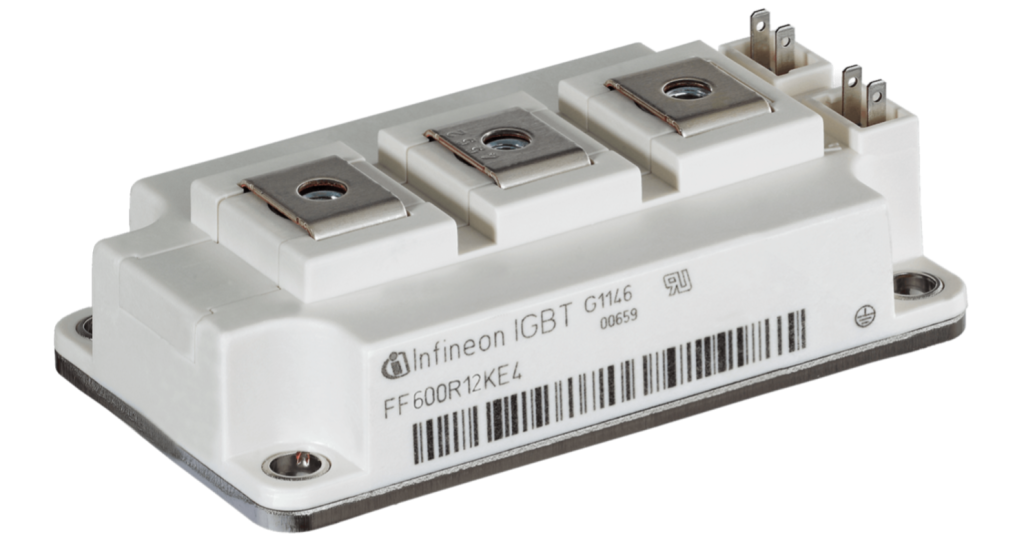

IGBT器件的基本结构与特性

IGBT本质上是一个三端器件，由栅极（G）、集电极（C）和发射极（E）构成。其内部结构巧妙地将MOSFET和双极晶体管的特点融合在一起。当栅极施加足够高的正电压时，MOSFET部分导通，为双极晶体管提供基极电流，从而使整个器件导通。这种结构使得IGBT既具备电压控制的便利性，又拥有较低的导通损耗。

IGBT的静态特性曲线展示了其在不同栅极电压下的集电极电流与集电极-发射极电压之间的关系。值得注意的是，IGBT存在一个阈值电压，只有当栅极-发射极电压超过此阈值时，器件才开始导通。完全导通后，IGBT表现出类似二极管的特性，导通压降相对稳定。

动态特性方面，IGBT的开关过程包括四个阶段：开通过程、导通状态、关断过程和阻断状态。每个阶段的转换都伴随着特定的电压电流变化，这些变化直接影响着开关损耗和系统效率。理解这些特性对于优化开关回路设计至关重要。

典型IGBT开关回路构成

一个完整的IGBT开关回路通常包含多个关键组件，共同协作实现高效能量转换。主功率回路以IGBT为核心，配合直流母线电容、负载（可能是电机、变压器或其他电力设备）以及必要的电流路径构成能量流动的主通道。

驱动电路是IGBT开关回路的神经中枢，负责将控制信号转换为适合IGBT栅极的驱动波形。优质驱动电路需要提供足够的驱动电流以实现快速开关，同时具备保护功能防止误导通。常见的驱动技术包括直接驱动、变压器隔离驱动和光电耦合驱动等。

保护环节在IGBT开关回路中不可或缺。过流保护通常通过检测集电极电流或使用去饱和检测技术实现；过压保护则利用箝位电路或缓冲电路来抑制开关过程中产生的电压尖峰；温度保护通过热敏元件或芯片内置温度传感器监测器件结温。

辅助电源为驱动电路和控制电路提供稳定可靠的工作电压，通常要求与主电路实现电气隔离。测量与反馈电路则负责采集关键参数如电流、电压和温度，为系统控制和保护提供必要信息。

IGBT开关过程深入分析

IGBT的开启过程始于栅极电压超过阈值，此时集电极电流开始上升。随着栅极电压继续增加，MOS沟道完全形成，集电极电流达到稳定值。这一过程中，栅极电阻的大小直接影响电流上升速率和由此产生的电磁干扰。

导通状态下，IGBT处于饱和区，集电极-发射极电压降至最低。此时的主要损耗来自导通压降和负载电流的乘积，称为导通损耗。优化导通特性需要权衡导通压降和开关速度之间的关系。

关断过程更为复杂，当栅极电压降至阈值以下，MOS沟道开始关闭，集电极电流随之下降。然而，由于IGBT内部存在少数载流子存储效应，电流不会立即降为零，而是呈现拖尾现象。这一特性虽然增加了关断损耗，但也降低了电压变化率，有利于电磁兼容性。

开关损耗主要发生在开通过程和关断过程中，与开关频率成正比。因此，在高频应用中，即使单次开关损耗很小，累积效应也会显著影响系统效率。理解这一关系对于选择合适的开关频率和散热方案至关重要。

栅极驱动设计要点

栅极驱动电路的设计直接影响IGBT的性能表现。驱动电压的选择需要在确保完全导通和避免栅极过压之间取得平衡，通常正驱动电压选择+15V左右，负偏压选择-5至-15V用于可靠关断。

驱动电阻的取值对开关特性有双重影响：较小的电阻加快开关速度但增加电压电流变化率；较大电阻减缓开关速度但降低电磁干扰。实际设计中常采用分段电阻或非线性电阻来优化这一矛盾。

栅极布线同样不容忽视，寄生电感会导致栅极振荡和驱动波形畸变。采用双绞线或同轴电缆，保持布线短而直，尽可能减小回路面积，都是有效的改善措施。在某些高频应用中，甚至需要采用多层PCB板来实现最优布局。

负偏压关断技术能有效防止米勒电容引起的误导通，特别是在半桥拓扑中。这一技术通过在关断期间施加负电压，提高抗干扰能力，确保IGBT在高压大电流条件下的可靠工作。

缓冲电路设计与优化

缓冲电路在IGBT开关回路中扮演着”安全阀”的角色，主要用于抑制开关过程中的电压尖峰和减少开关损耗。根据配置方式不同，缓冲电路可分为关断缓冲、开通缓冲和复合缓冲三种基本类型。

RC缓冲电路是最常见的实现形式，通过电阻限制放电电流，电容吸收过电压能量。设计时需要合理选择电容值和电阻值：电容过小无法有效抑制电压尖峰，过大则增加损耗；电阻过大限制放电速度，过小则导致振荡。

非线性缓冲电路采用齐纳二极管或TVS管等元件，在电压超过设定值时迅速导通，提供更精确的电压箝位。这种设计特别适合高电压大电流应用，能有效降低开关损耗但成本相对较高。

缓冲电路布局必须尽可能靠近IGBT模块，以减小寄生电感的影响。任何额外的引线电感都会降低缓冲效果，甚至引入新的振荡。在实际装配中，采用平面布局或直接集成在功率模块内部是理想选择。

热管理与散热设计

IGBT在工作过程中产生的热量必须及时有效地散发出去，否则过高的结温将导致性能下降甚至器件损坏。热设计首先需要准确计算功率损耗，包括导通损耗、开关损耗和驱动损耗等。

散热路径分析是热设计的基础，从芯片结到外壳、外壳到散热器、散热器到环境，每个环节都有相应的热阻。优化散热设计就是要尽可能降低这些热阻，常见措施包括使用导热硅脂、选择高导热系数的绝缘垫片以及优化散热器结构等。

散热器选择需要考虑热阻特性、重量、体积和成本等因素。在自然对流条件下，增加散热面积和改善表面辐射特性是关键；强制风冷则可显著提高散热效率，但带来噪音和可靠性问题。水冷散热适用于极高功率密度场合，但系统复杂度大幅增加。

温度监测与保护电路应实时监控IGBT的工作温度，在超过安全阈值时采取降额或关机措施。智能功率模块通常集成温度传感器，为系统提供直接的温度反馈信号。

实际应用中的特殊考量

并联运行是扩展电流能力的常用方法，但IGBT并联需要特别注意静态和动态均流问题。器件参数的微小差异、布局不对称以及驱动信号的不同步都会导致电流分配不均。解决措施包括严格筛选器件参数、对称布局设计以及采用独立的栅极驱动等。

高频应用中的IGBT开关回路面临更大的挑战。随着频率升高，开关损耗占比增加，寄生参数影响加剧，电磁干扰问题突出。此时需要特别关注回路布局、采用软开关技术以及优化死区时间设置。

不同拓扑结构对IGBT开关回路的要求各异。在硬开关拓扑如Buck、Boost电路中，开关应力大，缓冲电路尤为重要；在谐振或软开关拓扑中，虽然开关损耗降低，但对时序控制的要求更加严格。

电磁兼容设计贯穿整个开关回路设计过程。合理的接地策略、有效的屏蔽措施、优化的滤波网络以及适当的缓冲设计共同构成EMC解决方案。预留给EMC的考量应当从设计初期就开始，而非后期补救。

故障模式与保护策略

过电流是IGBT最常见的故障之一，可能由负载短路、桥臂直通或控制失误引起。有效的过流保护需要在极短时间内（通常几微秒）检测并切断故障电流。去饱和检测技术通过监测导通期间的集电极-发射极电压来判断是否过流，响应速度快且可靠性高。

过电压保护主要针对关断过程中产生的电压尖峰和外部瞬态干扰。除了缓冲电路外，采用主动箝位技术或结合门极控制的软关断方法都能有效抑制过电压。在某些应用中，还需要考虑雷击或电网浪涌等极端情况。

过热保护通常具有两级响应：初级预警可能采取降额措施，严重过热则直接关闭驱动。值得注意的是，IGBT芯片内部温度可能远高于外壳测量温度，因此保护阈值需要留有足够余量。

失效预防策略比事后保护更为重要。这包括合理降额使用、定期检测关键参数、监控老化迹象以及设计冗余备份等。通过失效模式与效应分析（FMEA）可以系统性地识别潜在风险并采取预防措施。

测试与验证方法

静态参数测试是验证IGBT基本特性的第一步，包括阈值电压测试、导通压降测量以及漏电流检测等。这些测试通常在低压小电流条件下进行，使用专用功率器件测试仪或搭建简易测试电路。

动态特性测试更为复杂，需要使用双脉冲测试法等专门技术来评估开关性能。通过控制两个紧密相邻的脉冲，可以模拟实际工作中的开关条件，测量开关时间、开关能量以及电压电流变化率等关键参数。

热特性测试评估IGBT在不同工作条件下的温升情况。红外热成像仪可以直接观察芯片表面温度分布，而热电偶或热敏电阻则提供定点温度监测。结合功率损耗计算，可以验证热设计是否满足要求。

系统级验证将IGBT开关回路置于实际或模拟的工作环境中，测试其在不同负载条件、不同开关频率以及极端情况下的表现。这一阶段可能暴露出在单独测试中难以发现的问题，如电磁干扰、机械振动影响以及长期可靠性等。

设计实例与经验分享

考虑一个典型的电机驱动应用，采用三相全桥拓扑，直流母线电压600V，输出电流峰值100A。IGBT选型时需要考虑至少1200V的阻断电压和适当的电流裕量。驱动电路采用光电隔离型驱动器，配以负偏压关断。

布局设计上，将直流母线电容尽可能靠近IGBT模块，采用叠层母排结构以减小寄生电感。栅极驱动信号使用双绞线传输，长度控制在10cm以内。缓冲电路选择RC类型，直接安装在IGBT端子上。

调试过程中，首先在低压小电流条件下验证基本功能，逐步升高电压和负载。使用差分探头观察开关波形，特别注意电压过冲和振荡现象。调整栅极电阻值以平衡开关速度和电磁干扰。

经验表明，许多故障源于细节疏忽：如未考虑爬电距离导致的局部放电、散热器安装压力不均引起的热阻增加、以及接地回路设计不当引入的干扰等。系统化的设计流程和充分的测试验证是确保可靠性的关键。

IGBT开关回路的设计既是科学也是艺术，需要在理论计算与经验调整之间找到平衡点。随着技术的进步，新型IGBT器件不断涌现，但基本原理和设计哲学仍然相通。深入理解这些原理，结合实际应用需求，才能设计出高效可靠的功率电子系统。
