电流变换器的类型、引用与安装维护

电流变换器的工作原理建立在电磁感应这一基本物理现象上。当导体中有电流流过时，周围就会产生磁场，而这个变化的磁场又能在邻近的导体中感应出电动势。利用这一原理，电流变换器通过精心设计的绕组和铁芯结构，实现了电流从一次侧到二次侧的比例转换。

典型的电流变换器包含三个主要部分：闭合的铁芯磁路、一次绕组和二次绕组。一次绕组串联在被测电路中，通常只有一匝或几匝；二次绕组则有多匝细线，连接测量或保护设备。根据安匝平衡原理，一次电流与二次电流之比大致等于二次匝数与一次匝数之比，这个比值就是电流变换器的额定变比。

电流变换器有一个至关重要的安全特性：二次侧绝对不允许开路运行。这是因为开路状态下，一次电流全部成为励磁电流，会导致铁芯磁通密度急剧增加，在二次侧感应出危险的高电压，可能达到数千伏，不仅威胁设备安全，也危及操作人员生命。因此，在操作电流变换器二次回路时，必须遵循”先短接后断开”的原则。

电流变换器的多样类型

电流变换器根据不同的应用需求和结构特点，发展出了多种形式。最常见的电磁式电流变换器采用硅钢片叠成的铁芯，具有良好的线性度和稳定性，广泛应用于中低压系统。对于更高电压等级，油浸式或SF6气体绝缘的电流变换器提供了可靠的绝缘解决方案。

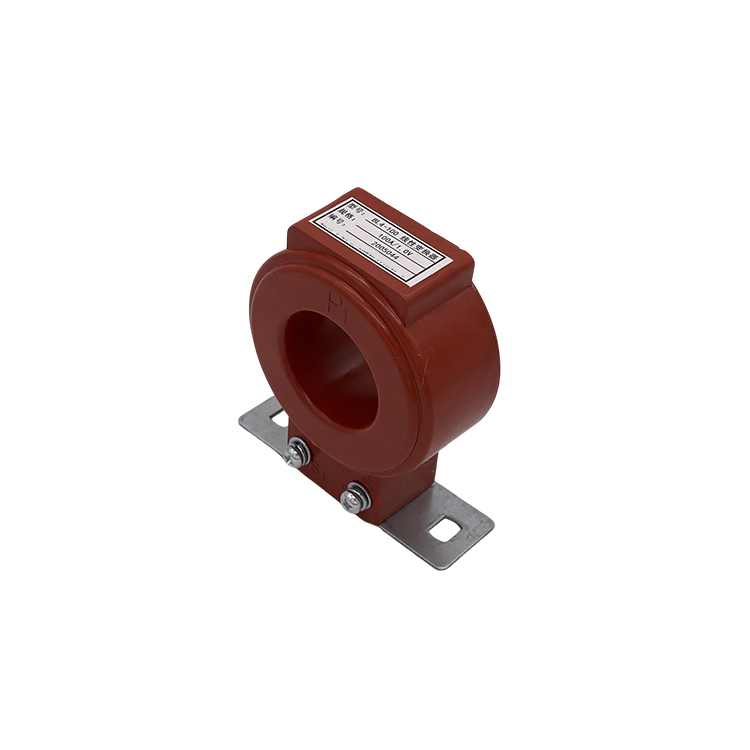

穿心式电流变换器以其安装便捷著称，它的一次绕组实际上就是穿过铁芯窗口的母线或电缆，特别适合空间受限的场所。这种设计不仅节省材料，还减少了接头带来的额外电阻和发热问题。开口式电流变换器则更进一步，铁芯可以打开便于安装，无需断开主电路，在改造项目和临时测量中非常实用。

精密测量领域常用零磁通电流变换器，它通过辅助绕组和电子电路主动补偿励磁电流，达到极高的精度水平，常用于电能计量和标准实验室。而罗柯夫斯基线圈则是一种无铁芯的电流变换器，利用空心线圈测量电流，具有极宽的频率响应和优良的线性特性，特别适合测量高频或含直流分量的电流。

电流变换器的关键技术参数

额定一次电流和额定二次电流是电流变换器最基本的参数。电力系统中常见的二次额定电流为5A或1A，前者传统上用于机电式保护设备，后者更适合电子式装置，能减少电缆中的功率损耗。额定一次电流则根据被测电路的实际电流大小选择，形成标准化的变比系列，如100/5A、300/5A等。

准确级是衡量电流变换器性能的重要指标。测量用电流变换器要求在正常负荷范围内保持高精度，常见的0.2级表示在额定电流的20%-120%范围内，误差不超过±0.2%。保护用电流变换器则更注重在过电流情况下的性能，准确限值系数(ALF)表示达到规定误差极限时的最大一次电流与额定一次电流的比值，反映其抗饱和能力。

负荷容量是另一个关键参数，表示电流变换器二次侧能够驱动的最大阻抗。标准负荷通常以VA为单位，如10VA、15VA等。选择适当的负荷对于保证测量精度至关重要，过大的负荷会导致电流变换器过热和精度下降，而过小的负荷则可能引起谐振等问题。

电流变换器的典型应用场景

电能计量是电流变换器最普遍的应用之一。在发电厂出口、变电站进出线以及大用户接入点，高精度的计量用电流变换器与电能表配合，记录电能流动情况，作为电费结算的依据。这类应用对电流变换器的精度和稳定性要求极高，通常选用0.2S级或更高等级的产品。

继电保护系统对电流变换器有着特殊依赖。过电流保护、差动保护、距离保护等各种保护原理的实现，都需要电流变换器提供可靠的电流信号。特别是差动保护，要求各侧电流变换器的特性严格匹配，包括变比、相位误差和饱和特性，否则可能导致保护误动作。

在电力系统监控领域，电流变换器的信号被采集到SCADA系统中，为运行人员提供实时负荷信息。故障录波装置也依赖电流变换器提供的信号，记录系统故障前后的电流变化过程，为事故分析提供第一手资料。此外，电流质量监测、负荷管理等方面也都需要电流变换器的参与。

电流变换器的选型要点

选择适合的电流变换器需要考虑多方面因素。额定电压等级必须与系统电压匹配，绝缘水平要满足运行环境要求。安装方式则有支柱式、穿墙式、套管式等多种选择，需根据现场空间条件和一次导体类型决定。

精度等级的选择取决于具体用途。电能计量通常要求0.2S级或更高精度，一般监测可使用0.5级，而某些保护应用可能接受3级或5级精度。保护用电流变换器的选择更复杂，需要考虑准确限值系数、暂态特性等参数，确保在故障情况下仍能满足保护要求。

环境条件也是选型时的重要考量。户外安装的电流变换器需要具备相应的防护等级，抵御雨水、灰尘和温度变化的侵袭。特殊环境如化工区域可能需要防爆设计，高海拔地区则要考虑空气稀薄对绝缘的影响。

电流变换器的安装规范

电流变换器的安装质量直接影响其性能和系统安全。一次导体的连接必须牢固可靠，接触电阻过大会导致发热和测量误差。对于穿心式电流变换器，导体应尽量居中穿过窗口，避免偏心造成附加误差。

二次回路的安装同样重要。连接电缆应有足够的截面积，以减少电压降对测量的影响。电缆布线应避开强电磁干扰源，必要时使用屏蔽电缆。所有电流变换器的二次侧都必须可靠接地，且只允许一点接地，防止地回路引起测量误差。

极性正确是电流变换器安装的关键要求。一次侧和二次绕组的同名端必须按规定连接，否则会导致相角错误，影响功率测量和保护功能。在差动保护应用中，各侧电流变换器的极性配合尤为关键，错误的极性连接可能导致保护误动。

电流变换器的维护与检测

定期维护是保证电流变换器长期可靠运行的必要措施。日常巡视应检查电流变换器外观有无异常、接头是否过热、有无异常声响或振动。对于油浸式电流变换器，还需检查油位和油色是否正常，密封是否良好。

预防性试验能够发现潜在的隐患。绝缘电阻测试可以评估绕组绝缘状况，介质损耗测量则能发现绝缘老化的早期迹象。变比测试和极性检查验证了电流变换器的基本功能，而励磁特性测试则反映了铁芯的工作状态。

现场校验是保证测量准确性的重要手段。使用标准电流源和精密电流表，可以在不拆卸设备的情况下检查电流变换器的变比和相位误差。对于计量用电流变换器，这种校验通常按规定的周期进行，或者在怀疑有误差时随时实施。

电流变换器的故障与处理

电流变换器虽然结构简单，但也会发生各种故障。绝缘老化是最常见的问题之一，特别是在潮湿或污染严重的环境中。绝缘劣化初期可能仅表现为介质损耗增加，但发展下去会导致绝缘击穿，造成设备损坏甚至人身事故。

二次开路是最危险的故障状态。如前所述，开路会在二次侧产生危险高电压，必须立即处理。运行中如果发现电流表指示为零而一次侧确有电流，应怀疑二次开路，此时应穿戴绝缘用具，尽快将二次侧短接。

铁芯松动或绕组变形也会影响电流变换器性能。这类机械性损伤可能导致异常噪音，同时使特性曲线发生变化，增加测量误差。油浸式电流变换器还可能发生油质劣化或渗漏问题，需要定期取样分析并及时补充或更换绝缘油。

电流变换器的特殊变种

零序电流变换器是一种特殊设计，用于检测三相系统的零序电流。它的结构特点是三相导体一起穿过环形铁芯窗口，正常对称负荷时三相电流磁通互相抵消，只有出现接地故障时的零序电流才能产生输出。这种变换器是接地保护的核心元件，灵敏度极高。

直流电流变换器解决了直流系统的测量难题。它采用磁调制或霍尔效应等特殊原理，能够准确测量直流电流，在轨道交通、电解工业等领域有重要应用。与交流电流变换器不同，直流变换器需要外部供电，且对温度变化更为敏感。

复合式电流变换器集成了多种功能。有的产品在同一外壳内包含多个铁芯和绕组，分别服务于测量、保护等不同用途；还有的加入了电压变换功能，形成电流-电压组合变换器，节省安装空间。智能型电流变换器则内置了信号处理电路，直接输出数字信号，适应数字化变电站的需求。

电流变换器的标准体系

电流变换器的设计、制造和测试遵循严格的国际和国家标准。IEC 61869系列标准是目前国际上广泛采用的电流变换器标准，涵盖了传统电磁式和新型电子式产品。我国对应的国家标准GB/T 20840系列与之协调一致，为产品质量提供了技术依据。

标准对电流变换器的技术参数进行了系统规定。额定一次电流、额定二次电流、准确级、额定负荷等关键参数都有标准序列，便于设备互换和系统集成。标准还详细规定了各种试验方法，如温升试验、短时电流试验、雷电冲击试验等，确保产品满足运行要求。

除了产品标准，电流变换器的应用也需遵循相关规范。DL/T 725《电力用电流变换器和电压变换器选择及计算导则》详细规定了工程设计中变换器的选用原则。各种反事故措施也对电流变换器的安装、运行提出了具体要求，如二次回路接地、开路防护等。

电流变换器作为电力系统的关键测量设备，其性能直接影响电能计量准确性和保护可靠性。从基本原理到特殊设计，从日常维护到故障处理，深入了解电流变换器的方方面面，对于电力从业人员具有重要实践意义。随着电力系统规模扩大和技术进步，电流变换器将继续以更精密、更可靠的方式，履行其电流测量的核心使命，为电力系统的安全经济运行提供坚实基础。
