走进 PCBA 加工厂：精密制造背后的细节与温度

PCBA 加工厂是电子产业链中不可或缺的一环，它们如同电子设备的 “骨骼锻造厂”，将零散的电子元器件转化为具备完整功能的电路板组件，最终支撑起手机、电脑、智能家居、工业控制设备等各类产品的运行。在这类工厂里，每一个环节都充满了对精度的极致追求，每一台设备都在无声地诠释着现代制造业的严谨与高效，而技术人员的专注眼神，则为冰冷的机器增添了几分人文温度。

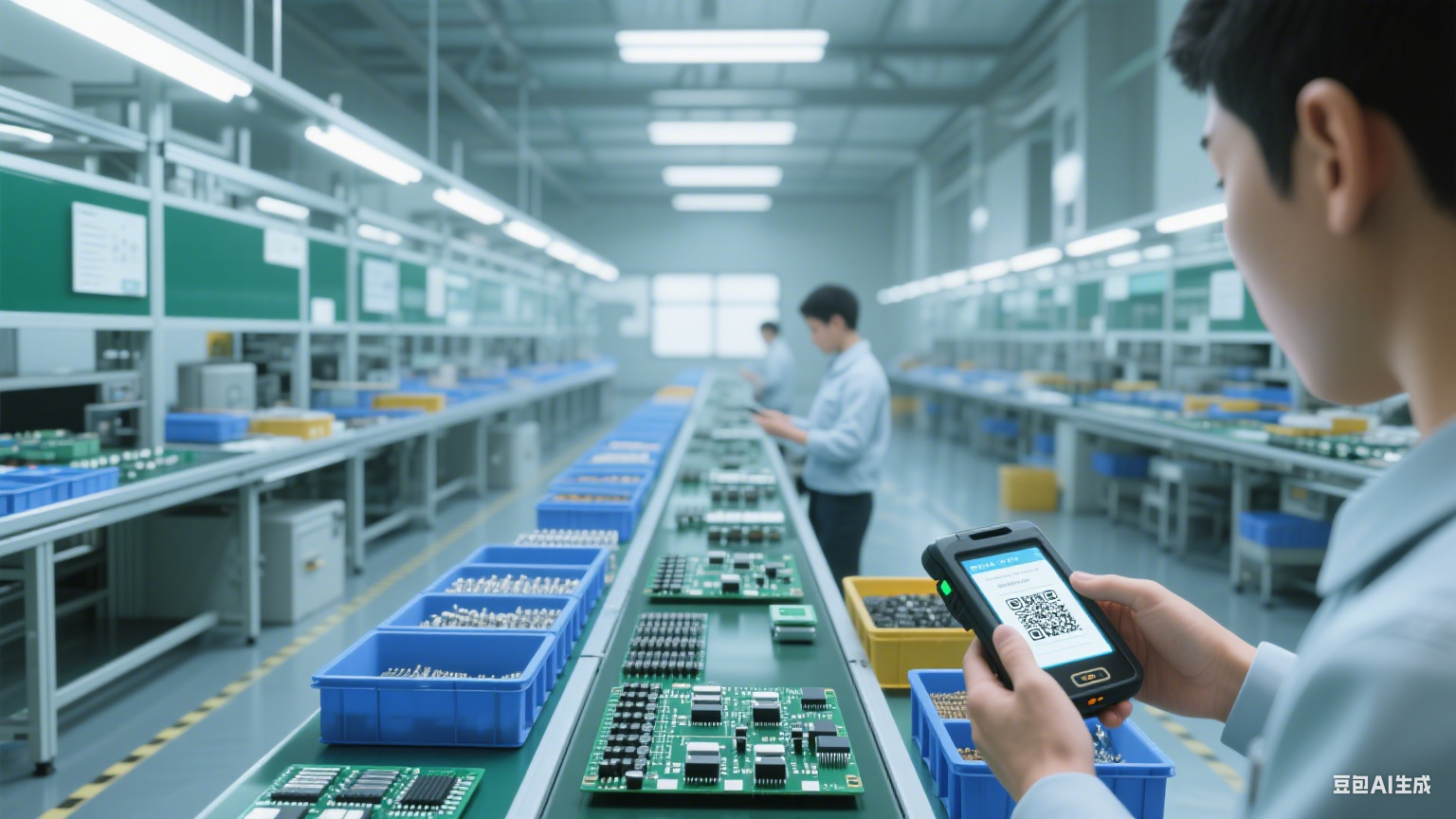

踏入 PCBA 加工厂的生产车间，首先映入眼帘的是整齐排列的生产流水线，不同功能的设备沿着流程顺序依次分布，形成一条从原料到成品的完整链路。最前端是物料准备区，这里存放着各种规格的 PCB 裸板、电阻、电容、芯片等元器件，所有物料都按照型号、批次进行分类摆放，标签清晰明了，方便后续取用。物料员会根据生产订单，提前将所需元器件从仓库调取至准备区，并通过扫码枪录入系统，确保每一个元器件的溯源信息准确无误，为后续生产环节的可追溯性打下基础。

物料准备完成后，生产流程正式进入核心环节 ——SMT 贴片工艺。这一步是将微小的表面贴装元器件精准粘贴到 PCB 裸板的指定位置，整个过程依赖高精度的贴片设备完成。车间里的全自动贴片机如同精密的 “机械手”，其工作平台能够以微米级的精度移动，搭配高清视觉识别系统，可快速识别元器件的形状、尺寸及 PCB 板上的焊盘位置。操作人员会提前在设备控制系统中导入生产参数，包括元器件的贴装压力、贴装速度等，待设备启动后，送料机构会将元器件逐一送至贴装头，贴装头再按照预设轨迹将元器件准确贴附在 PCB 板上。一块普通的消费类电子 PCB 板，通常需要贴装数百个甚至上千个元器件，而先进的贴片机每小时可完成数万次贴装操作，既保证了效率，又避免了人工操作可能出现的误差。

贴片完成后，PCB 板会被送入回流焊炉进行焊接处理，这一步是让元器件与 PCB 板实现牢固连接的关键。回流焊炉内部设有多个温度区间，从预热区、恒温区、回流区到冷却区，每个区间的温度都经过严格校准，且会根据不同类型的焊锡膏特性进行调整。当 PCB 板随着传送带进入炉内后，首先在预热区逐渐升温，使焊锡膏中的助焊剂缓慢挥发，同时避免温度骤升导致元器件损坏；进入恒温区后，温度保持稳定，让助焊剂充分发挥作用，清除焊盘和元器件引脚上的氧化层；到了回流区，温度迅速升高至焊锡膏的熔点以上，使焊锡膏融化并润湿焊盘与元器件引脚，形成可靠的焊点；最后经过冷却区，融化的焊锡快速凝固，将元器件牢牢固定在 PCB 板上。整个焊接过程全程由温度控制系统实时监控，操作人员可通过显示屏查看炉内各区间的温度曲线，一旦发现异常，能及时调整参数，确保每一个焊点的焊接质量都符合行业标准。

焊接完成的 PCB 板并非直接进入下一道工序，而是要先经过严格的检测环节，筛选出可能存在的缺陷产品。PCBA 加工厂的检测环节通常包括外观检测、X 射线检测和功能测试等多个维度。外观检测主要依靠 AOI（自动光学检测）设备，该设备通过高清摄像头拍摄 PCB 板的正反两面，再利用图像对比技术，将实际图像与标准图像进行比对，可快速识别出漏焊、虚焊、焊锡过多或过少、元器件偏移等外观缺陷。对于一些封装形式特殊的元器件，如 BGA（球栅阵列）芯片，其焊点位于芯片底部，无法通过外观直接观察，此时就需要使用 X 射线检测设备。X 射线检测设备可穿透芯片封装，清晰显示底部焊点的形态，帮助检测人员判断是否存在焊点空洞、桥连等隐藏缺陷。

除了硬件检测设备，功能测试也是不可或缺的一环。功能测试会模拟 PCB 板在实际工作场景中的运行状态，通过连接测试工装，向 PCB 板输入特定的信号，同时检测其输出信号是否符合设计要求。例如，对于一块电源管理 PCB 板，测试工装会模拟不同的输入电压，检测其输出电压的稳定性、纹波系数等参数；对于一块控制类 PCB 板，则会测试其指令响应速度、逻辑判断准确性等功能。每一块经过检测的 PCB 板，都会生成详细的检测报告，记录检测结果及相关数据，若发现缺陷，会被标记为不良品，送入返修区进行处理。返修区的技术人员会根据缺陷类型，使用专用工具进行维修，如重新焊接元器件、更换损坏的部件等，维修完成后还需再次进行检测，直至合格方可进入下一环节。

在 PCBA 加工厂中，除了生产与检测环节，生产管理与质量控制体系同样发挥着重要作用。工厂通常会采用 MES（制造执行系统）对整个生产过程进行实时管控，该系统可记录每一块 PCB 板的生产时间、操作人员、使用的设备、物料批次等信息，实现从原料到成品的全流程溯源。同时，MES 系统还能实时采集生产数据，如设备运行效率、产品合格率、生产进度等，管理人员可通过系统生成的报表，及时了解生产状况，优化生产计划，提高整体生产效率。质量控制方面，工厂会建立完善的质量管理体系，从物料入库时的检验，到生产过程中的巡检，再到成品出库前的终检，每一个环节都有明确的质量标准和检验流程。此外，工厂还会定期对操作人员进行培训，包括设备操作技能、质量标准解读等内容，确保每一位员工都能严格按照规范开展工作，从人员层面保障产品质量的稳定性。

不同行业对 PCBA 产品的需求存在差异，因此 PCBA 加工厂也会根据客户的行业特性，提供个性化的生产方案。例如，针对医疗设备行业的 PCBA 产品，由于其对可靠性和稳定性要求极高，工厂会在生产过程中采用更高标准的物料和更严格的检测流程，如选用符合医疗级标准的元器件，增加多次功能测试环节，确保产品在复杂的医疗环境中能够稳定运行；而对于工业控制领域的 PCBA 产品，考虑到其可能长期处于高温、高湿度或强电磁干扰的环境中，工厂会在 PCB 板的设计和生产过程中采取特殊的防护措施，如使用耐高温、抗腐蚀的基材，在元器件表面涂覆三防漆等，提升产品的环境适应性。无论是消费电子、汽车电子，还是工业控制、医疗设备，PCBA 加工厂都会根据客户的具体需求，调整生产工艺和检测标准，以满足不同行业的应用要求。

随着电子技术的不断发展，PCBA 加工厂也在持续升级自身的技术和设备，以适应市场的变化。近年来，Mini LED、Micro LED 等新型显示技术的兴起，对 PCB 板的精度和集成度提出了更高要求，许多工厂纷纷引入更先进的贴装设备和检测设备，以应对微小元器件的贴装和检测挑战；同时，智能化生产也成为行业发展的趋势，部分工厂开始尝试引入工业机器人、物联网技术等，实现生产过程的自动化和智能化管理，如利用机器人完成 PCB 板的上下料操作，通过物联网设备实时监控设备运行状态，提前预警设备故障，减少生产中断时间。这些技术升级不仅提升了工厂的生产能力和产品质量，也推动了整个 PCBA 行业向更高效、更精准的方向发展。

在 PCBA 加工厂里，每一块小小的电路板都承载着无数细节的打磨，从物料的精准选配，到生产环节的精度控制，再到检测环节的严格把关，每一步都凝聚着技术人员的专业与专注。它们或许不像终端电子产品那样引人注目，但正是这些不起眼的 PCBA 组件，为各类电子设备的正常运行提供了坚实支撑。未来，随着电子产业链的不断完善和新技术的持续涌现，PCBA 加工厂又将如何进一步优化生产流程、提升技术水平，以更好地满足市场需求？这不仅是行业从业者需要思考的问题，也值得每一个关注电子制造业发展的人去期待。
