带你读懂 PCBA 加工：从零件到电路板的奇妙变身

提到 PCBA 加工，可能很多朋友会觉得陌生，其实它和我们日常生活息息相关。你手里的手机、家里的路由器、办公室的打印机，里面都有经过 PCBA 加工的电路板。简单说，PCBA 加工就是把各种电子元件组装到电路板上，让它们协同工作的过程，就像给电路板 “搭积木”，只不过这 “积木” 更小、精度要求更高。

先给大家拆解一下 PCBA 这几个字母的意思，P 是 Printed Circuit Board（印制电路板），C 是 Component（元件），B 是 Assembly（组装），A 是 Additive（加成工艺），合起来就是印制电路板元件组装加成工艺。别觉得名字复杂，实际理解起来很简单，比如你拆开旧手机看到的那块绿色板子，上面焊着密密麻麻的小零件，那就是 PCBA 加工的成品。

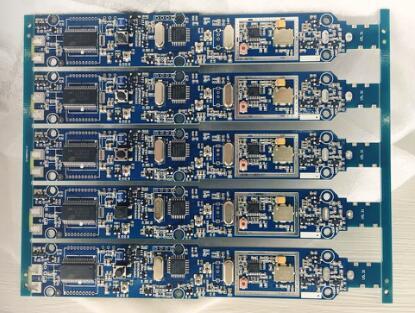

![PCBA 加工流程示意图，展示电路板上元件焊接、检测等关键步骤]

接下来咱们聊聊 PCBA 加工前的准备工作，这一步就像做饭前要准备食材，一点都不能马虎。首先得选对电子元件，不同的设备需要不同规格的元件，比如手机里的芯片要小巧且运算速度快，而工业设备里的电阻可能需要更高的耐高温性能。选元件的时候不仅要看参数是否匹配，还要注意质量，毕竟元件质量直接影响整个电路板的使用寿命，要是买到劣质元件，后续很容易出问题。

选好元件后，就要准备电路板了。常见的电路板大多是绿色的，这是因为绿色的阻焊剂性价比高，而且能保护电路板上的线路。不过也有红色、蓝色的电路板，主要是为了区分不同批次或者满足客户的特殊需求。电路板上会有很多细小的焊盘，这些焊盘就是用来焊接电子元件的，它们的位置和大小都需要根据设计图纸精准制作，差一点点都不行。

然后就是 PCBA 加工的核心环节 —— 焊接。现在大部分工厂都会用 SMT（表面贴装技术）来焊接元件，这种技术效率高、精度也高。先在电路板的焊盘上涂一层焊膏，焊膏里含有焊锡颗粒和助焊剂，助焊剂能去除焊盘和元件引脚上的氧化层，让焊锡更好地附着。涂好焊膏后，就用贴片机把电子元件一个个贴到对应的焊盘上，贴片机的精度特别高，能轻松处理比米粒还小的元件。

贴好元件的电路板会被送到回流焊炉里，炉子会按照设定的温度曲线升温、保温、降温。在这个过程中，焊膏里的焊锡会融化，然后冷却凝固，把元件牢牢地固定在电路板上。温度曲线的设定很关键，温度太低，焊锡融化不充分，元件焊不牢；温度太高，可能会把元件或者电路板烤坏。所以每个批次的电路板都需要根据元件的类型和电路板的材质来调整温度曲线，确保焊接质量。

焊接完成后，还需要进行检查，看看有没有虚焊、漏焊、错焊的情况。现在常用 AOI（自动光学检测）设备来检查，它会通过摄像头拍摄电路板的图像，然后和标准图像对比，找出有问题的地方。如果发现问题，就需要人工进行修复，比如补焊、更换元件。对于一些比较复杂的电路板，除了 AOI 检测，还会进行 X 射线检测，因为有些元件焊接在电路板的背面，或者元件本身挡住了焊盘，AOI 看不到，这时候 X 射线就能派上用场，清晰地看到焊接情况。

除了 SMT 焊接，有些元件因为体积大或者引脚多，还需要用到 THT（通孔插装技术）。比如电源接口、连接器这些元件，就需要先把它们的引脚插进电路板上的通孔里，然后从电路板的背面进行波峰焊接。波峰焊机会把焊锡融化成液态，形成一个 “锡波”，电路板经过 “锡波” 时，通孔里的焊锡就会凝固，把元件的引脚固定住。这种焊接方式虽然效率不如 SMT，但对于一些特殊元件来说，稳定性更好。

PCBA 加工完成后，并不是直接就能用，还需要进行功能测试。功能测试就是给电路板通电，模拟实际使用场景，看看各个功能是否正常。比如手机电路板，就要测试通话、上网、拍照、充电等功能；路由器电路板，就要测试信号强度、数据传输速度等。如果测试中发现某个功能不正常，就需要排查问题，可能是元件故障，也可能是焊接问题，找到问题后进行修复，然后再测试，直到所有功能都正常为止。

在这里给大家分享一个小案例，之前有个客户拿来一批路由器电路板，说通电后信号特别弱。我们先对电路板进行了 AOI 检测，没发现焊接问题，然后又做了功能测试，发现是其中一个无线模块的信号输出异常。接着用 X 射线检测无线模块的焊接情况，才发现模块底部的焊盘有虚焊。原来是在回流焊的时候，温度曲线设置得有点偏低，导致焊锡没有充分融化。后来我们重新调整了温度曲线，对有问题的电路板进行了补焊，再测试的时候，信号就恢复正常了。

其实 PCBA 加工是一个很精细的活儿，每个环节都不能掉以轻心。比如在储存电子元件的时候，需要控制好温度和湿度，像芯片这种敏感元件，要是受潮了，焊接的时候很容易出现 “爆米花” 现象，也就是芯片内部进水，高温下水汽膨胀把芯片撑裂。所以很多元件都会用真空包装，储存的时候放在恒温恒湿的仓库里，使用前还需要进行烘烤，去除水分。

还有电路板的清洁工作也很重要，焊接完成后，电路板上会残留助焊剂，助焊剂如果不清理干净，时间长了可能会腐蚀电路板上的线路，影响电路板的性能和寿命。现在常用超声波清洗机来清洁电路板，把电路板放在清洗液里，通过超声波的振动去除残留的助焊剂，清洗完成后再烘干，确保电路板干燥整洁。

可能有些朋友会问，PCBA 加工的成本高不高？其实成本主要和电路板的复杂度、元件的选择、生产批量有关。如果电路板上的元件多、精度要求高，成本自然就高；如果选择进口元件，价格也会比国产元件贵一些。不过现在国产元件的质量越来越好了，很多情况下都能替代进口元件，大大降低了加工成本。而且生产批量越大，单位成本也会越低，因为批量生产能提高效率，减少浪费。

另外，PCBA 加工还需要考虑客户的个性化需求。比如有些客户需要在电路板上印上自己的 logo，有些客户对电路板的颜色、尺寸有特殊要求，还有些客户需要加急生产。这时候工厂就要根据客户的需求来调整生产计划，比如安排专门的生产线来印制 logo，调整电路板的制作参数，或者加班加点赶工期。虽然会增加一些工作量，但能满足客户的需求，让客户满意，这也是很重要的。

最后再跟大家说说 PCBA 加工中的一些小常识。比如我们常说的 “贴片电阻”，它的阻值通常会用数字印在表面，像 “103” 就表示 10×10³Ω，也就是 10kΩ；“222” 就是 22×10²Ω，也就是 2.2kΩ。还有贴片电容，它的容量单位通常是 pF，比如 “104” 就是 10×10⁴pF，也就是 100nF。了解这些小常识，在看电路板的时候就能大概知道元件的参数，也能更好地理解 PCBA 加工的过程。

总的来说，PCBA 加工虽然看起来复杂，但只要把每个环节都做好，就能生产出高质量的电路板。从元件选型到电路板制作，从焊接到检测，每一步都凝聚着技术人员的心血。正是因为有了 PCBA 加工，我们才能用上各种各样功能强大的电子设备，让生活和工作变得更加便捷。希望这篇文章能让大家对 PCBA 加工有一个更清晰的认识，下次再看到电子设备里的电路板，就能知道它是怎么 “诞生” 的了。
