PCB：电子产品的 “神经脉络”

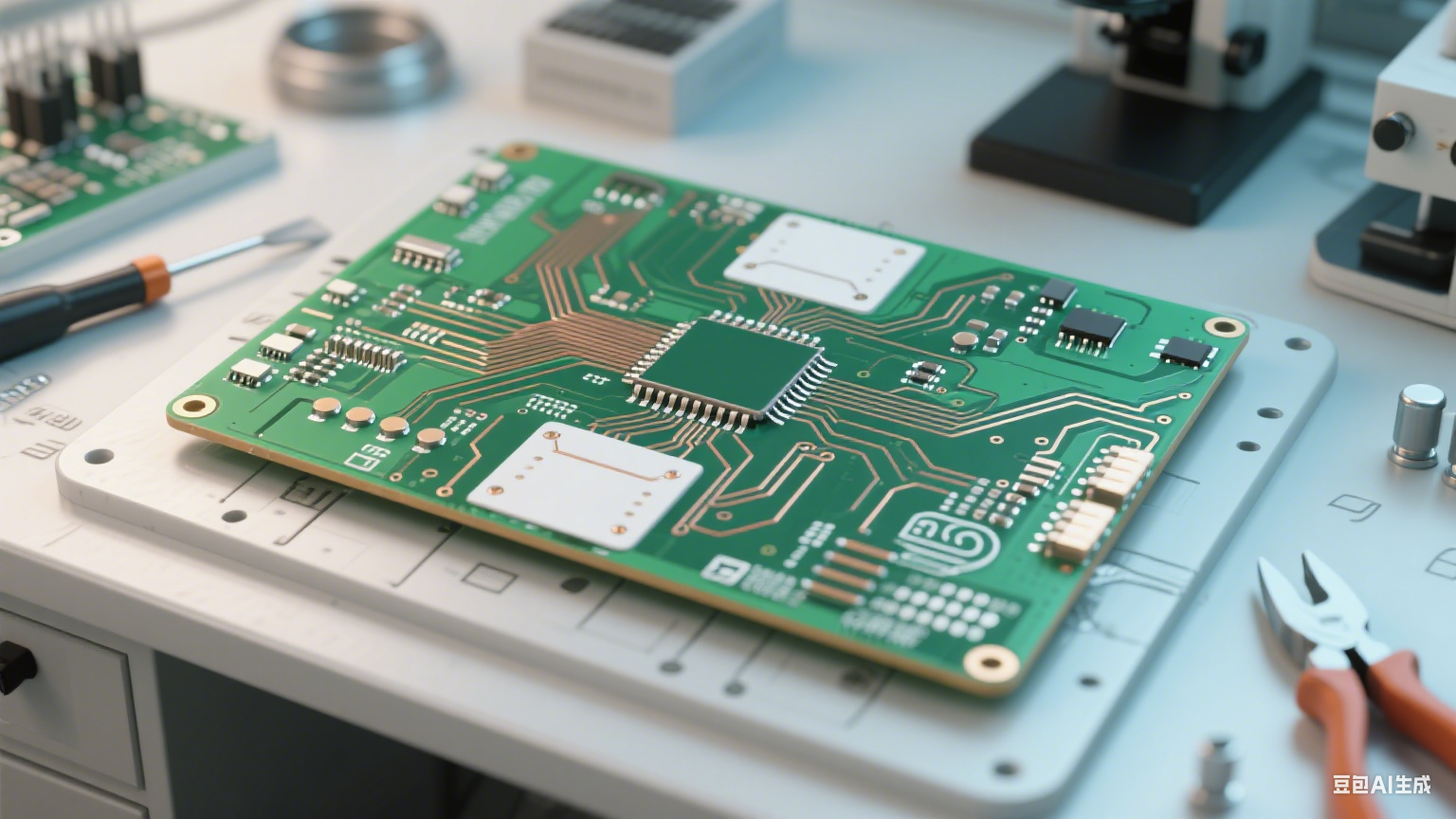

打开身边任何一件电子产品，小到智能手表、蓝牙耳机，大到笔记本电脑、智能家居控制面板，内部都能看到一块布满细密线路、焊点与元件的绿色基板。这块看似普通的基板，正是支撑整个电子设备正常运转的核心 —— 印制电路板，行业内更习惯称它为 PCB。它如同电子产品的 “神经脉络”，将芯片、电阻、电容等各类电子元件紧密连接，让电信号与电流能够精准、高效地传输，最终实现设备的各项功能。没有 PCB 的存在，电子元件只能零散分布，无法形成有序协作的整体，如今便捷的智能生活也将无从谈起。

PCB 的构成并不复杂，却暗藏精妙设计。最基础的 PCB 由绝缘基板、导电线路、阻焊层和丝印层四部分组成。绝缘基板通常选用环氧树脂玻璃布材质，它不仅具备出色的绝缘性能，还能承受一定的温度与机械应力，为整个电路板提供稳定的支撑框架。导电线路一般采用铜箔，通过特定工艺附着在基板表面或内部，这些纤细的线路如同 “高速公路”，负责传递各类电信号与电力。阻焊层是覆盖在导电线路表面的绿色涂层（也有红色、蓝色等特殊颜色），它能防止线路氧化、避免焊接时出现短路，同时保护线路免受外界环境的损伤。丝印层则是印在阻焊层表面的白色文字与符号，标注着元件的型号、位置等信息，方便工程师在生产、维修时快速识别元件，大大提升了操作效率。

根据结构差异，PCB 可分为单面板、双面板和多层板三大类，不同类型的 PCB 适用于不同复杂度的电子设备。单面板的导电线路仅分布在基板的一面，结构简单、制造成本低，常用于功能单一的简易电子产品，比如计算器、遥控器、小型玩具等。双面板则在基板的正反两面都设置了导电线路，两面线路通过金属化孔（一种内壁镀铜的小孔）实现电气连接，相比单面板，它能容纳更多的线路与元件，适用范围更广，像手机充电器、小型音响等设备多采用双面板。多层板则是在基板内部增加了一层或多层导电线路，通过金属化孔将所有层的线路连接起来，这种结构能在有限的空间内实现高密度的线路布局，满足复杂电子设备的需求，例如智能手机、笔记本电脑、汽车电子控制系统等精密设备，几乎都依赖多层板来实现紧凑的内部设计。

PCB 的制造是一个融合精密工艺与严格质量控制的过程，每一步都直接影响最终产品的性能与可靠性。首先是基材准备阶段，需要将环氧树脂与玻璃布结合，经过高温压制形成绝缘基板，并在基板表面覆盖一层薄薄的铜箔，制成覆铜板。接下来进入线路制作环节，工程师会先将设计好的线路图案通过光刻技术转移到覆铜板表面，形成一层光刻胶保护层，然后用化学蚀刻液去除未被光刻胶覆盖的铜箔，留下需要的导电线路。线路制作完成后，要进行金属化孔加工，通过钻孔、孔壁镀铜等工艺，让不同面或不同层的线路实现电气连接。随后是阻焊层与丝印层的制作，先在电路板表面涂覆阻焊油墨，经过固化后形成阻焊层，再通过丝印工艺将元件标识印在阻焊层表面，形成丝印层。最后，还需要对 PCB 进行一系列严格的检测，包括线路导通性检测、绝缘性能检测、外观检测等，确保每一块 PCB 都符合质量标准，才能交付给下游电子设备厂商进行元件焊接与组装。

随着电子技术的不断发展，PCB 行业也在持续创新，朝着更轻薄、更高密度、更环保的方向迈进。在轻薄化方面，为满足智能手机、可穿戴设备等产品对体积与重量的严苛要求，PCB 的基板厚度不断减小，部分高端设备使用的 PCB 厚度已不足 1 毫米，同时线路宽度与间距也在不断缩小，从早期的 0.2 毫米逐步缩减到 0.1 毫米甚至更细，这对制造工艺的精度提出了更高要求。高密度化则是为了应对芯片集成度不断提升带来的挑战，通过增加线路层数、优化线路布局、采用微埋孔技术等方式，让 PCB 在有限的空间内容纳更多的线路与元件，比如如今的 5G 手机 PCB，层数已达到 10 层以上，线路密度远超传统手机。环保化也是 PCB 行业发展的重要趋势，传统 PCB 制造过程中会使用一些对环境有潜在影响的化学物质，现在越来越多的企业开始采用无铅焊接工艺、环保型阻焊油墨等绿色材料与技术，减少生产过程中的污染物排放，同时加强对生产废料的回收利用，推动行业向可持续方向发展。

PCB 的应用场景早已渗透到人们生活的方方面面，成为现代工业体系中不可或缺的关键部件。在消费电子领域，从智能手机、平板电脑、智能电视到游戏机、VR 设备，每一件产品的核心功能实现都离不开 PCB 的支撑；在汽车电子领域，随着汽车向智能化、电动化转型，车载 PCB 的需求大幅增长，发动机控制系统、自动驾驶传感器、车载娱乐系统等都需要高性能的 PCB 来保障稳定运行；在医疗电子领域，心电图机、超声诊断仪、便携式血糖仪等医疗设备，对 PCB 的可靠性与稳定性要求极高，高品质的 PCB 能确保医疗数据的精准采集与传输；在通信领域，5G 基站、路由器、交换机等通信设备，依赖高密度、高频率特性的 PCB 来实现高速数据传输；此外，航空航天、工业控制、智能家居等领域，也都与 PCB 有着紧密的联系，可以说，PCB 已经成为支撑现代科技发展的 “隐形基石”。

面对不断变化的市场需求与技术革新，PCB 行业未来还将迎来更多新的发展机遇与挑战。新型材料的研发、先进制造工艺的突破、智能化生产水平的提升，都将推动 PCB 产品性能进一步优化，同时也需要行业企业不断提升自身的技术实力与创新能力，以适应快速变化的市场环境。对于普通消费者而言，虽然平时很少直接接触到 PCB，但它却默默为我们的智能生活提供着核心支撑，了解 PCB 的知识，也能让我们更清晰地认识到电子产品背后的技术奥秘。那么，当你下次使用手机、电脑或其他电子设备时，是否会对内部那块小小的绿色基板多一份关注与好奇呢？

关于 PCB 的 5 个常见问答

1. 问：PCB 表面的绿色涂层可以去掉吗？去掉后会有什么影响？

答：PCB 表面的绿色涂层是阻焊层，不建议随意去掉。阻焊层的主要作用是保护导电线路不被氧化、防止焊接时出现短路，同时隔绝外界灰尘、湿气等对线路的侵蚀。如果去掉阻焊层，线路暴露在空气中容易氧化生锈，导致线路导通性下降，还可能在使用过程中因异物接触引发短路，严重影响 PCB 的使用寿命与设备的正常运行。

2. 问：多层 PCB 的层数越多，性能就一定越好吗？

答：不一定。多层 PCB 的层数选择主要取决于电子设备的功能复杂度与内部空间需求。对于功能简单的设备，单面板或双面板就能满足需求，盲目增加层数会导致制造成本上升，且不会带来明显的性能提升；而对于功能复杂、需要高密度线路布局的设备（如智能手机、高端服务器），多层板能在有限空间内实现更多线路连接，提升设备性能。因此，层数是否合适，关键看是否与设备的实际需求相匹配，而非单纯追求层数多。

3. 问：PCB 使用时间久了会老化吗？老化的常见表现有哪些？

答：会老化。PCB 在长期使用过程中，受温度变化、湿度影响、电流冲击等因素作用，会逐渐出现老化现象。常见表现包括：阻焊层出现开裂、脱落，线路氧化导致接触不良（如设备频繁死机、功能失灵），金属化孔内壁镀铜磨损导致层间连接故障，基板因长期受热出现变形等。老化后的 PCB 性能会明显下降，可能导致设备无法正常工作，此时通常需要更换新的 PCB。

4. 问：为什么有些 PCB 是红色、蓝色的，而不是常见的绿色？

答：PCB 的颜色主要由阻焊层的油墨颜色决定，绿色是最常见的颜色，原因是绿色油墨的成本相对较低，且在生产过程中，绿色与白色丝印层的对比度较高，工程师更容易识别元件位置与线路走向，方便检测与维修。红色、蓝色等特殊颜色的 PCB，大多是出于产品设计需求（如设备内部视觉美观、品牌特色区分）或特定应用场景（如部分工业设备为了便于区分不同功能的 PCB），其性能与绿色 PCB 并无本质差异，只是阻焊层油墨颜色不同。

5. 问：废旧电子产品中的 PCB 可以回收利用吗？回收的主要价值是什么？

答：可以回收利用。废旧 PCB 中含有铜、玻璃纤维、树脂等可回收材料，其中铜的回收价值较高。通过专业的回收工艺，可以将废旧 PCB 中的铜分离提取出来，重新用于金属加工；玻璃纤维与树脂经过处理后，也可作为填料用于制作建筑材料或其他工业产品。此外，回收废旧 PCB 还能减少电子垃圾对环境的污染，避免重金属等有害物质渗入土壤与水源，符合环保可持续发展的要求。不过，PCB 回收需要专业的设备与技术，不建议个人自行拆解回收。
