深入了解 PCBA 打样:从原理到实践的全面解析

深入了解 PCBA 打样:从原理到实践的全面解析

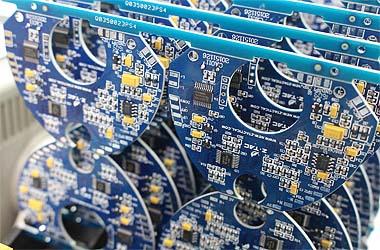

PCBA 打样是电子制造领域中不可或缺的关键环节,它指的是在正式批量生产之前,根据设计图纸制作少量印刷电路板组件样品的过程。这些样品不仅用于验证电路设计的可行性,还能帮助工程师发现潜在问题,为后续批量生产提供可靠依据。对于电子企业而言,高质量的 PCBA 打样能够有效降低研发风险,缩短产品上市周期,因此在电子设备研发过程中占据着重要地位。

PCBA 打样的核心价值体现在多个方面。首先,它可以验证电路设计的正确性,通过实际制作的样品进行功能测试,判断电路是否能够按照预期实现信号传输、功率供应等核心功能。其次,样品能够帮助检测设计中的缺陷,比如元器件布局是否合理、走线是否存在干扰、散热设计是否达标等问题,这些问题若在批量生产后才发现,将造成巨大的成本损失。此外,PCBA 打样还能为后续的生产工艺优化提供数据支持,通过样品制作过程中的经验积累,制定更高效、更稳定的批量生产流程。

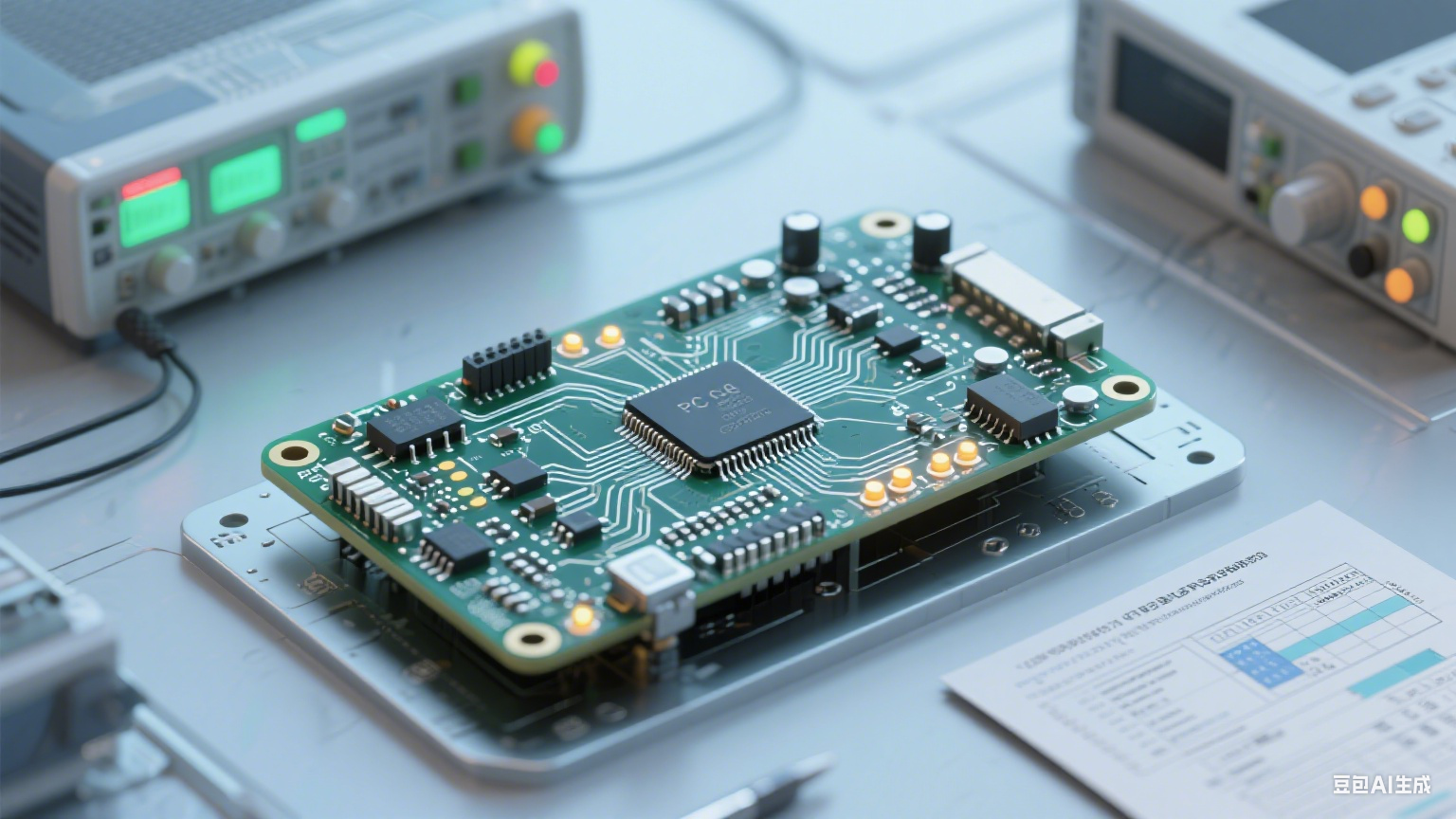

深入了解 PCBA 打样:从原理到实践的全面解析

要完成一次完整的 PCBA 打样,需要遵循一系列严谨的流程,每个步骤都直接影响最终样品的质量。第一步是设计文件准备,工程师需要根据产品需求完成电路原理图设计和 PCB layout(印制电路板布局),并生成打样所需的 Gerber 文件、BOM 清单(物料清单)等技术文档。Gerber 文件包含了 PCB 板的走线、焊盘、过孔等详细信息,是制造商制作电路板的核心依据;BOM 清单则明确了所需元器件的型号、规格、数量等,确保采购环节准确无误。

设计文件准备完成后,进入 PCB 板制作阶段。制造商首先会根据 Gerber 文件进行板材切割,选择合适的基板材料(常见的有 FR-4 环氧树脂玻璃布基板),并按照设计尺寸将板材切割成相应大小。接下来是图形转移工序,通过曝光、显影等工艺,将 Gerber 文件中的电路图形转移到基板表面的铜箔上,形成待蚀刻的电路图案。随后进行蚀刻处理,使用化学溶液去除未被光刻胶覆盖的多余铜箔,保留所需的电路图形,此时 PCB 裸板的雏形基本形成。之后还需要进行钻孔、沉铜、阻焊层印刷、丝印等工序,其中阻焊层印刷可以保护电路免受外界环境影响,丝印则用于标注元器件位置、型号等信息,方便后续焊接操作。

PCB 裸板制作完成后,便进入元器件采购与焊接环节。采购部门需严格按照 BOM 清单采购元器件,确保元器件的质量和规格符合设计要求,这一步骤中需要特别注意元器件的可靠性,避免因劣质元器件导致样品功能失效。元器件采购到位后,首先要进行贴片操作,即通过 SMT(表面贴装技术)设备将贴片式元器件精准贴装到 PCB 板的指定焊盘上。贴片完成后,将 PCB 板送入回流焊炉,通过高温使焊膏融化,实现元器件与焊盘的牢固连接。对于插件式元器件,则需要采用波峰焊或手工焊接的方式进行安装,确保每个元器件都焊接到位,无虚焊、漏焊现象。

焊接完成后的 PCBA 样品并非直接可用,还需要经过严格的测试环节,这是保障样品质量的关键步骤。测试内容主要包括外观检测、功能测试和电气性能测试。外观检测通过目视或放大镜观察,检查元器件是否存在错装、反装、虚焊、漏焊等问题,焊盘是否有变形、损坏等情况;功能测试则是将样品接入相应的测试系统,模拟实际工作环境,检测其是否能够实现预设的功能,比如信号传输是否稳定、数据处理是否准确、接口是否正常工作等;电气性能测试则主要检测 PCB 板的绝缘电阻、导通电阻、耐压性能等指标,确保样品在电气性能上符合设计标准。若测试过程中发现问题,需要及时反馈给工程师进行分析和整改,必要时重新进行打样,直至样品满足所有要求。

在 PCBA 打样过程中,有多个关键因素需要重点考量,这些因素直接关系到打样的效率和样品质量。首先是打样周期,不同的制造商产能和工艺水平不同,打样周期也会存在差异,企业需要根据自身研发进度选择合适的制造商,确保打样过程不会延误整体项目进度。其次是成本控制,PCBA 打样成本主要包括 PCB 板制作成本、元器件采购成本、焊接成本和测试成本等,在保证质量的前提下,合理选择材料和制造商,能够有效降低打样成本。此外,制造商的技术实力和服务水平也至关重要,具备丰富经验和先进设备的制造商能够更好地处理打样过程中的复杂问题,提供专业的技术支持,同时良好的服务态度也能确保沟通顺畅,及时解决打样过程中出现的各类问题。

在实际操作中,PCBA 打样也容易遇到一些常见问题,了解这些问题的成因及解决办法,能够帮助企业更好地推进打样工作。常见问题之一是元器件错装或反装,这主要是由于 BOM 清单信息错误、贴片程序设置不当或手工焊接时操作失误导致的。解决这一问题需要在采购环节仔细核对 BOM 清单,贴片前严格检查程序参数,焊接过程中加强质量管控,发现问题及时进行返修。另一个常见问题是虚焊,造成虚焊的原因可能是焊膏质量不佳、回流焊温度曲线设置不合理或焊盘污染等。针对这一问题,需要选择优质焊膏,根据元器件类型和焊膏特性优化回流焊温度曲线,焊接前对 PCB 板焊盘进行清洁处理,确保焊接质量。此外,PCB 板设计缺陷也可能导致打样问题,比如走线不合理造成信号干扰、过孔设计不当影响电流传输等,这就需要工程师在设计阶段充分考虑电路性能要求,遵循 PCB 设计规范,必要时咨询专业设计人员,避免因设计问题导致打样失败。

PCBA 打样作为电子研发过程中的重要环节,其质量和效率直接影响产品的研发周期和市场竞争力。企业在进行 PCBA 打样时,需要充分重视设计文件的准确性、元器件的质量、焊接工艺的规范性以及测试环节的严格性,同时选择具备专业实力和良好服务的制造商合作,确保打样工作顺利开展,为后续批量生产奠定坚实基础。只有通过严谨的打样流程和全面的质量管控,才能生产出满足市场需求的高质量电子产品,在激烈的市场竞争中占据优势地位。
